Conductancia eléctrica: definición, cálculo y relación con la resistencia

Conductancia es la magnitud física que mide la facilidad con la que una corriente eléctrica atraviesa un componente eléctrico o un circuito. Se define como el recíproco de la resistencia eléctrica y se simboliza habitualmente con la letra G. Esta propiedad es fundamental en el análisis de circuitos eléctricos, ya que permite cuantificar cuánta corriente fluye a través de un elemento para un voltaje dado, facilitando cálculos en redes complejas y en la teoría de circuitos.

La unidad de medida de la conductancia en el Sistema Internacional es el siemens (S), en honor al inventor alemán Werner von Siemens. Comprender la conductancia es esencial para ingenieros y físicos, ya que proporciona una perspectiva inversa a la resistencia, lo que resulta particularmente útil en el análisis de circuitos paralelos y en la caracterización de materiales conductores.

Definición y concepto

La conductancia eléctrica es una magnitud física fundamental en el ámbito de la electricidad y la ingeniería de circuitos. Se define como la medida de la facilidad con la que un material o componente eléctrico permite el paso de la corriente eléctrica cuando se le aplica una diferencia de potencial, es decir, una tensión. Esta propiedad cuantifica, por tanto, la capacidad de conducción de un elemento dado, actuando como el indicador directo de lo "permeable" que es ese elemento al flujo de cargas eléctricas.

Desde un punto de vista matemático y conceptual, la conductancia se establece como la magnitud escalar inversa de la resistencia eléctrica. Mientras que la resistencia (generalmente denotada como R) mide la oposición que ofrece un cuerpo al paso de la corriente, la conductancia (denotada como G) mide la aceptación o facilidad de ese mismo paso. Esta relación recíproca es la base de su definición formal: un material con alta resistencia presenta una baja conductancia, y viceversa.

Relación matemática y fórmula básica

La relación entre la conductancia y la resistencia se expresa mediante una fórmula directa de inversión. Si se conoce el valor de la resistencia de un componente, la conductancia se obtiene dividiendo la unidad por dicho valor de resistencia. Matemáticamente, esto se representa como:

G=1R

Adicionalmente, para circuitos puramente resistivos, la conductancia puede definirse como la razón entre la intensidad de corriente eléctrica (I) que fluye a través del componente y la tensión (V) aplicada en sus extremos. Esta relación deriva directamente de la ley de Ohm y se expresa como:

G=IV

Estas ecuaciones demuestran que, para una tensión constante, un aumento en la corriente implica un aumento en la conductancia, reflejando una menor oposición al flujo eléctrico.

Unidad de medida

La unidad de medida de la conductancia en el Sistema Internacional de Unidades (SI) es el siemens, representado por el símbolo S. El uso del siemens permite cuantificar con precisión la capacidad de conducción de diversos materiales y componentes electrónicos. Es fundamental utilizar esta unidad estándar para asegurar la coherencia en los cálculos eléctricos y en la comparación de propiedades de distintos conductores.

Distinción de conceptos afines

Es crucial distinguir la conductancia de otros términos relacionados pero conceptualmente distintos para evitar ambigüedades en el análisis eléctrico. No debe confundirse con la "conducción", que se refiere al mecanismo físico o proceso por el cual las cargas se mueven a través de un medio (como el movimiento de electrones en un metal o de iones en una solución). Tampoco debe mezclarse con la "conductividad", que es una propiedad intrínseca y específica de un material (generalmente denotada por la letra griega sigma, σ), que indica la capacidad de conducción por unidad de longitud y área transversal, independientemente de la geometría del objeto. La conductancia, en cambio, es una propiedad de un elemento específico (como una resistencia o un cable concreto) y depende tanto de la conductividad del material como de sus dimensiones geométricas.

¿Qué diferencia la conductancia de la conductividad y la conducción?

Es fundamental distinguir con precisión la conductancia de conceptos afines como la conductividad y la conducción, ya que, aunque comparten raíz etimológica, describen niveles diferentes de análisis físico. La confusión entre estos términos es común en la literatura introductoria, pero su diferenciación es esencial para el rigor académico en electricidad y electromagnetismo.

Conductancia frente a conductividad

La conductancia es una propiedad de un cuerpo o componente eléctrico específico, mientras que la conductividad es una propiedad intrínseca del material del que está hecho ese cuerpo. La conductancia mide la facilidad con la que una corriente eléctrica fluye a través de un objeto determinado (por ejemplo, un cable de cobre de longitud y sección específicas). Se expresa en siemens (S) y se denota comúnmente con la letra G. Es la magnitud inversa de la resistencia eléctrica de ese objeto concreto.

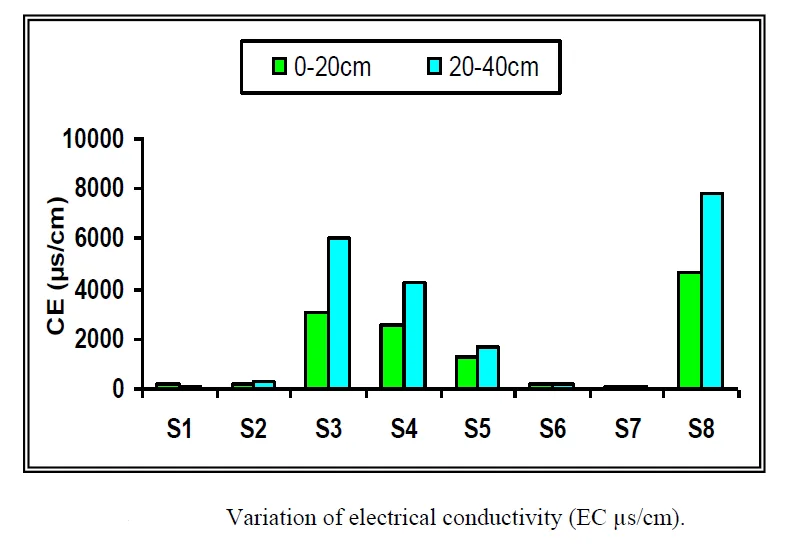

Por otro lado, la conductividad, a menudo llamada conductancia específica, es una propiedad del material en sí mismo, independiente de su forma geométrica. Indica qué tan bien conduce la electricidad un material dado (como el cobre, la plata o el agua de mar) en comparación con otros. La conductividad se relaciona con la conductancia a través de las dimensiones físicas del objeto: la conductancia de un conductor uniforme es proporcional a su conductividad y a su área de sección transversal, e inversamente proporcional a su longitud. Por lo tanto, mientras la conductancia depende de la geometría del componente, la conductividad es una constante del material.

Conductancia frente a conducción

La distinción entre conductancia y conducción es de naturaleza cualitativa. La conductancia es una magnitud física cuantitativa, es decir, un valor medible expresado en siemens que indica el grado de facilidad al paso de la corriente. En cambio, la conducción es el mecanismo físico o el proceso mediante el cual las cargas eléctricas se desplazan a través de un medio. La conducción describe el fenómeno del flujo de portadores de carga (electrones en metales, iones en electrolitos) bajo la influencia de un campo eléctrico. Mientras que la conductancia responde a la pregunta "cuánto" fluye la corriente para un voltaje dado, la conducción explica "cómo" ocurre ese flujo a nivel microscópico o macroscópico.

En resumen, la conductancia es la medida cuantitativa de la facilidad de paso de la corriente en un componente específico, inversa a su resistencia. La conductividad es la propiedad específica del material que lo constituye. La conducción es el proceso físico del flujo de cargas. Entender estas diferencias permite aplicar correctamente las fórmulas y conceptos en el análisis de circuitos y materiales eléctricos.

Unidades y símbolo

La cuantificación de la conductancia eléctrica se realiza mediante unidades y símbolos estandarizados que permiten su integración coherente dentro del Sistema Internacional de Unidades (SI) y de la notación matemática utilizada en el análisis de circuitos. Esta unidad lleva el nombre del físico alemán Werner von Siemens y se define como el inverso del ohmio (Ω), la unidad de resistencia eléctrica. Por lo tanto, una conductancia de un siemens corresponde a la capacidad de un componente eléctrico para permitir el paso de una corriente de un amperio cuando se le aplica una diferencia de potencial de un voltio. La relación dimensional del siemens puede expresarse como S = A/V = 1/Ω, lo que refleja directamente la naturaleza inversa de la magnitud respecto a la resistencia.

Simbolización y notación

En la notación técnica y los diagramas de circuitos, la conductancia se representa habitualmente con la letra mayúscula G. Este símbolo se ha consolidado en la literatura académica y en la ingeniería eléctrica para distinguir claramente la magnitud escalar de la conductancia de otras propiedades eléctricas afines. La elección de la letra G está asociada, según la fuente proporcionada, al término inglés 'gate', lo cual puede resultar en una asociación mnemotécnica con la puerta o entrada por donde fluye la corriente, aunque en el contexto estricto de la definición física, G funciona simplemente como la variable estándar que denota la facilidad de paso de la corriente en un elemento dado.

Es fundamental mantener la distinción entre el símbolo de la magnitud (G) y el símbolo de su unidad (S). Mientras que G es la variable que puede tomar distintos valores numéricos dependiendo del componente analizado, el siemens (S) es la unidad constante que da escala a dichos valores. Por ejemplo, al expresar que un resistor tiene una conductancia de 0,5 S, se está indicando que G = 0,5 S. Esta precisión notacional es esencial para evitar ambigüedades en las ecuaciones de circuitos, especialmente cuando se combinan múltiples componentes en series o paralelos, donde las conductancias se suman directamente en configuración paralela, a diferencia de las resistencias que requieren operaciones recíprocas.

Relación con la admitancia

Aunque la conductancia se mide en siemens, es importante diferenciarla de la admitancia, que es la magnitud compleja que generaliza la conductancia a circuitos de corriente alterna. La admitancia se simboliza con la letra mayúscula Y y también se mide en siemens. La conductancia G constituye la parte real de la admitancia Y, mientras que la susceptancia B constituye la parte imaginaria. Esta distinción es crucial en el análisis de circuitos donde los elementos no son puramente resistivos, sino que incluyen capacitores e inductores. Sin embargo, en el contexto de circuitos resistivos puros o en corriente continua, la admitancia se reduce a la conductancia, y por tanto, G = Y = 1/R. Esta relación simplificada permite aplicar directamente la fórmula G = I/V para determinar la conductancia a partir de la corriente y el voltaje medidos en el circuito.

¿Cómo se calcula la conductancia en circuitos resistivos?

El cálculo de la conductancia en circuitos eléctricos se fundamenta en su definición matemática como la magnitud inversa de la resistencia eléctrica. Esta relación directa permite determinar cuánta facilidad ofrece un componente o material al paso de la corriente, cuantificando así su comportamiento frente a la oposición al flujo de electrones. La fórmula básica para calcular la conductancia (G) en un contexto puramente resistivo es la siguiente:

G=1R

En esta ecuación, G representa la conductancia, medida en siemens (S), y R corresponde a la resistencia eléctrica, expresada en ohmios (Ω). Dado que la conductancia es el recíproco de la resistencia, un valor alto de resistencia implica una baja conductancia, y viceversa. Esta relación inversa es fundamental para analizar cómo los diferentes componentes afectan el flujo total de corriente en un circuito sencillo.

Relación con corriente y voltaje

Además de su relación con la resistencia, la conductancia puede calcularse directamente a partir de las variables eléctricas fundamentales: la corriente y el voltaje. Según la ley de Ohm aplicada a circuitos resistivos, la conductancia es igual a la razón entre la intensidad de corriente (I) y la diferencia de potencial o voltaje (V). La expresión matemática es:

G=IV

Donde I es la corriente eléctrica medida en amperios (A) y V es el voltaje medido en voltios (V). Esta fórmula demuestra que la conductancia cuantifica cuántos amperios de corriente fluyen por cada voltio aplicado. Un conductor con alta conductancia permitirá el paso de una mayor corriente para un mismo voltaje aplicado, lo que confirma su definición como la facilidad que ofrece un material al paso de la corriente eléctrica.

Límites de aplicación: circuitos puramente resistivos

Es crucial especificar que las relaciones anteriores (G = 1/R y G = I/V) aplican estrictamente a circuitos puramente resistivos. En estos casos, la relación entre voltaje y corriente es lineal y no hay desfase entre ambas magnitudes. Sin embargo, en circuitos más complejos que incluyen elementos capacitivos o inductivos, el concepto de conductancia se expande hacia la admitancia eléctrica, que es una magnitud compleja. La conductancia se convierte entonces en la parte real de la admitancia, mientras que la susceptancia representa la parte imaginaria.

Por lo tanto, al utilizar la fórmula simple G = 1/R, se asume que la resistencia es la única oposición al flujo de corriente. Si se ignoran otros factores como la reactancia, el cálculo de la conductancia podría resultar impreciso en circuitos de corriente alterna (CA) complejos. Esta distinción ayuda a evitar la confusión entre conductancia (magnitud global del componente) y conductividad (propiedad intrínseca del material), así como entre conductancia y conducción (el mecanismo físico del flujo).

Relación con la admitancia y la susceptancia

La relación entre la conductancia y otros parámetros eléctricos complejos es fundamental para el análisis de circuitos de corriente alterna (CA). Mientras que la resistencia y la conductancia describen el comportamiento puramente resistivo de un componente, la admitancia proporciona una visión integral que incluye tanto la parte real como la imaginaria de la respuesta del circuito. La admitancia, representada por la letra mayúscula Y, es la magnitud compleja inversa de la impedancia eléctrica. Se mide en siemens (S), al igual que la conductancia, pero a diferencia de esta última, la admitancia es una cantidad compleja que engloba la facilidad con la que un circuito permite el paso de la corriente en presencia de elementos reactivos.

Descomposición de la admitancia

La admitancia se descompone en dos componentes ortogonales: la parte real, que es la conductancia (G), y la parte imaginaria, conocida como susceptancia (B). Esta relación se expresa matemáticamente mediante la siguiente ecuación fundamental:

En esta expresión, j representa la unidad imaginaria (donde j² = -1), utilizada comúnmente en ingeniería eléctrica para distinguirla de la corriente eléctrica instantánea i. La conductancia G corresponde a la parte real de la admitancia, es decir, G = Re(Y). Por su parte, la susceptancia B corresponde a la parte imaginaria, B = Im(Y), y cuantifica el efecto de los elementos capacitivos e inductivos en el circuito.

Es crucial distinguir estos conceptos para evitar errores en el cálculo de potencias y corrientes. La conductancia G está asociada a la disipación de energía en forma de calor (potencia activa), mientras que la susceptancia B está vinculada al almacenamiento y liberación de energía en campos eléctricos o magnéticos (potencia reactiva). En un circuito puramente resistivo, la susceptancia es nula y la admitancia es igual a la conductancia. En cambio, en circuitos con condensadores o bobinas, la susceptancia juega un papel determinante en el comportamiento global del sistema eléctrico.

Aplicaciones prácticas

La conductancia eléctrica adquiere una relevancia práctica significativa en el análisis de circuitos donde la resistencia presenta valores extremadamente bajos. En estos escenarios, trabajar directamente con la resistencia puede resultar engorroso debido a la predominancia de decimales pequeños o potencias negativas en la notación científica. Al utilizar la conductancia, definida como la magnitud escalar inversa de la resistencia eléctrica, se simplifica la interpretación de la facilidad que ofrece un material al paso de la corriente eléctrica. Esta propiedad inversa de la resistencia eléctrica permite expresar la capacidad de conducción de manera más intuitiva en contextos de alta transmisión de corriente.

Uso en conductores eléctricos de baja resistencia

En los conductores eléctricos, especialmente aquellos diseñados para transportar grandes corrientes con mínima pérdida energética, la resistencia por unidad de longitud es a menudo muy pequeña. Por ejemplo, en cables de cobre o aluminio de sección transversal considerable, la resistencia puede medirse en miliohmios o incluso microohmios. En tales casos, expresar la oposición al flujo de corriente mediante la conductancia, medida en siemens (S), resulta más cómoda y precisa. El símbolo G representa esta magnitud, y su cálculo se realiza mediante la fórmula básica G = 1/R = I/V para circuitos resistivos. Esta relación directa entre la corriente (I) y el voltaje (V) facilita el análisis de cómo la corriente se distribuye en redes complejas.

La adopción de la conductancia en lugar de la resistencia es particularmente útil en el análisis de circuitos en paralelo. En configuraciones paralelas, la conductancia total es simplemente la suma de las conductancias individuales, lo que simplifica los cálculos en comparación con la fórmula de la resistencia equivalente en paralelo, que requiere el uso de recíprocos. Esta propiedad lineal de la conductancia en conexiones paralelas es una ventaja práctica importante en el diseño y análisis de circuitos eléctricos complejos.

Distinción de conceptos afines

Es fundamental distinguir la conductancia de otros conceptos relacionados pero distintos. La conductancia no debe confundirse con la conducción, que se refiere al mecanismo físico por el cual los portadores de carga se mueven a través de un material bajo la influencia de un campo eléctrico. Tampoco debe confundirse con la conductividad, que es una propiedad específica del material que cuantifica su capacidad intrínseca para conducir la corriente eléctrica, independiente de las dimensiones geométricas del conductor. Mientras que la conductividad es una propiedad del material, la conductancia depende tanto de la conductividad del material como de la geometría del conductor (longitud y área de sección transversal).

Esta distinción es crucial en aplicaciones prácticas donde se necesita evaluar el rendimiento de un conductor específico en un circuito dado. La conductancia proporciona una medida directa de la facilidad con la que la corriente eléctrica fluye a través de ese conductor particular, teniendo en cuenta tanto las propiedades del material como su forma y tamaño. Esta información es esencial para el diseño eficiente de sistemas eléctricos y electrónicos, donde la minimización de pérdidas y la optimización del flujo de corriente son objetivos clave.

Ejercicios resueltos

Definición y fundamentos teóricos

En el campo de la electricidad, la conductancia se define como la facilidad que ofrece un material o componente eléctrico al paso de la corriente eléctrica. Esta magnitud física es fundamental para comprender el comportamiento de los circuitos eléctricos, ya que cuantifica, en sentido directo, la capacidad de conducción de la carga eléctrica a través de un conductor o dispositivo dado.

La conductancia es, por definición, la propiedad inversa de la resistencia eléctrica. Mientras que la resistencia (R) mide la oposición al flujo de corriente, la conductancia (G) mide la facilidad de dicho flujo. Esta relación inversa es el pilar conceptual que sustenta el análisis de circuitos resistivos y la caracterización de materiales conductores.

Unidad de medida y símbolo

El símbolo utilizado para representar la magnitud de conductancia en las fórmulas físicas es G. El nombre de la unidad rinde homenaje a Werner von Siemens, ingeniero y empresario alemán, aunque su adopción formal como unidad derivada del SI consolidó su uso universal en la ingeniería eléctrica y la física aplicada.

Es crucial distinguir el símbolo de la magnitud (G) del símbolo de la unidad (S). En la notación científica y técnica, se escribe, por ejemplo, G = 5 S para indicar que la conductancia tiene un valor de cinco siemens.

Relación matemática con la resistencia

La relación matemática entre la conductancia y la resistencia es directa y sencilla. La conductancia es el recíproco de la resistencia eléctrica. Esta relación se expresa mediante la siguiente fórmula básica:

Donde G representa la conductancia en siemens (S) y R representa la resistencia en ohmios (Ω). Esta ecuación demuestra que a mayor resistencia, menor es la conductancia, y viceversa. Para circuitos puramente resistivos, la conductancia también puede expresarse en función de la corriente (I) y el voltaje (V) aplicados, derivada de la Ley de Ohm:

Esta formulación permite calcular la conductancia midiendo directamente la intensidad de corriente que fluye a través de un componente bajo un voltaje específico.

Distinción de conceptos afines

En la literatura técnica y académica, es común la confusión entre términos relacionados. Es esencial distinguir la conductancia de otros dos conceptos fundamentales:

• Conducción: Se refiere al mecanismo físico por el cual la corriente fluye (por ejemplo, el movimiento de electrones libres en un metal o iones en una solución). La conducción es el proceso, mientras que la conductancia es la magnitud que cuantifica la eficiencia de ese proceso en un componente específico.
• Conductividad: Es una propiedad específica del material mismo, independiente de la geometría del objeto. La conductividad (generalmente denotada por la letra griega sigma, σ) mide la capacidad intrínseca de un material para conducir electricidad. La conductancia (G), en cambio, depende tanto de la conductividad del material como de las dimensiones geométricas (longitud y área de sección transversal) del conductor.

Confundir estos términos puede llevar a errores en el análisis de circuitos y en la selección de materiales para aplicaciones de ingeniería.

Ejercicios resueltos

Ejercicio 1: Cálculo básico de conductancia

Enunciado: Determinar la conductancia eléctrica de un resistor que presenta una resistencia de 1 ohmio (Ω).

Procedimiento: Se utiliza la fórmula fundamental de la relación inversa entre conductancia y resistencia. Se sustituye el valor de la resistencia (R) en la ecuación.

Resultado: La conductancia del resistor es de 1 siemens (S). Este ejemplo ilustra que cuando la resistencia es de 1 ohmio, la conductancia numérica es idéntica, aunque las unidades difieren.

Ejercicio 2: Aplicación de la Ley de Ohm

Enunciado: Calcular la conductancia de un circuito resistivo donde fluye una corriente de 1 amperio (A) bajo un voltaje de 1 voltio (V).

Procedimiento: Se aplica la definición de conductancia basada en la relación entre corriente y voltaje. Se sustituyen los valores conocidos de I y V en la fórmula.

Este resultado confirma la consistencia entre la definición basada en la resistencia (R=1 Ω implica G=1 S) y la definición basada en las variables eléctricas instantáneas (I y V).

Preguntas frecuentes

¿Cuál es la diferencia entre conductancia y resistencia?

La conductancia y la resistencia son magnitudes inversas. Si la resistencia es alta, la conductancia es baja, y viceversa. Matemáticamente, la conductancia es el recíproco de la resistencia (G = 1/R).

¿En qué unidad se mide la conductancia?

La conductancia se mide en siemens (S), en honor al ingeniero Werner von Siemens. Esta es la unidad derivada del Sistema Internacional (SI) para la conductancia eléctrica. No debe confundirse con el ohmio (Ω), que es la unidad de resistencia.

¿Es lo mismo conductancia que conductividad?

No. La conductancia es una propiedad de un componente o circuito específico, dependiendo de su geometría y material. La conductividad es una propiedad intrínseca del material mismo, independiente de su forma y tamaño. La conductancia se mide en siemens (S), mientras que la conductividad se mide en siemens por metro (S/m).

Resumen

La conductancia eléctrica es una magnitud física fundamental que cuantifica la facilidad con la que un material o componente permite el paso de la corriente eléctrica. Es definida como la inversa de la resistencia eléctrica y se mide en siemens (S), con el símbolo G. La relación matemática básica es G = 1/R, lo que implica que a menor resistencia, mayor es la conductancia. Es esencial distinguir la conductancia de la conducción (el mecanismo físico del flujo) y de la conductividad (la propiedad intrínseca del material). Este concepto es vital en el análisis de circuitos eléctricos y en la caracterización de materiales conductores en la ingeniería y la física.

Referencias

1. Wikipedia. "Conductancia". Disponible en: https://es.wikipedia.org/wiki/Conductancia

Preguntas frecuentes

¿Cuál es la diferencia entre conductancia y conductividad?

La conductancia (G) es una propiedad de un objeto específico o componente eléctrico, midiendo su facilidad total para conducir corriente. La conductancia depende de la geometría del conductor, mientras que la conductividad depende de la naturaleza del material.

¿Qué unidad se utiliza para medir la conductancia?

La unidad de medida de la conductancia en el Sistema Internacional (SI) es el siemens, que se abrevia con la letra mayúscula S. Anteriormente, también se utilizaba el mho (ohm escrito al revés), simbolizado con la letra griega omega invertida (℧), aunque el siemens es el estándar actual.

¿Cómo se calcula la conductancia en un circuito resistivo?

Si la resistencia de un componente es R, la conductancia G se obtiene mediante la fórmula G=1/R. Por ejemplo, si un resistor tiene una resistencia de 2 ohmios, su conductancia es de 0.5 siemens.

¿Qué relación tiene la conductancia con la admitancia?

La conductancia es la parte real de la admitancia eléctrica (Y). La admitancia es una magnitud compleja que describe la facilidad con la que un circuito permite el paso de la corriente alterna. Se compone de la conductancia (G), que representa la componente resistiva, y la susceptancia (B), que representa la componente reactiva. Matemáticamente, Y=G+jB.

¿Por qué es importante la conductancia en el análisis de circuitos paralelos?

En circuitos conectados en paralelo, la conductancia total es igual a la suma de las conductancias individuales de cada rama. Esto simplifica los cálculos en comparación con la resistencia, donde la fórmula es más compleja. Por ello, trabajar con conductancia puede hacer más intuitivo y directo el análisis de redes eléctricas paralelas.

Resumen

La conductancia es la medida de la facilidad con la que una corriente eléctrica fluye a través de un componente, siendo el inverso de la resistencia eléctrica. Se mide en siemens (S) y es una magnitud clave en el análisis de circuitos eléctricos, especialmente en configuraciones paralelas. Se distingue de la conductividad, que es una propiedad del material, y forma parte de la admitancia en circuitos de corriente alterna. Su cálculo es directo a partir de la resistencia, y su comprensión es esencial para el diseño y análisis eficiente de sistemas eléctricos y electrónicos.
