Magnetómetro: principios de funcionamiento, tipos y aplicaciones tecnológicas

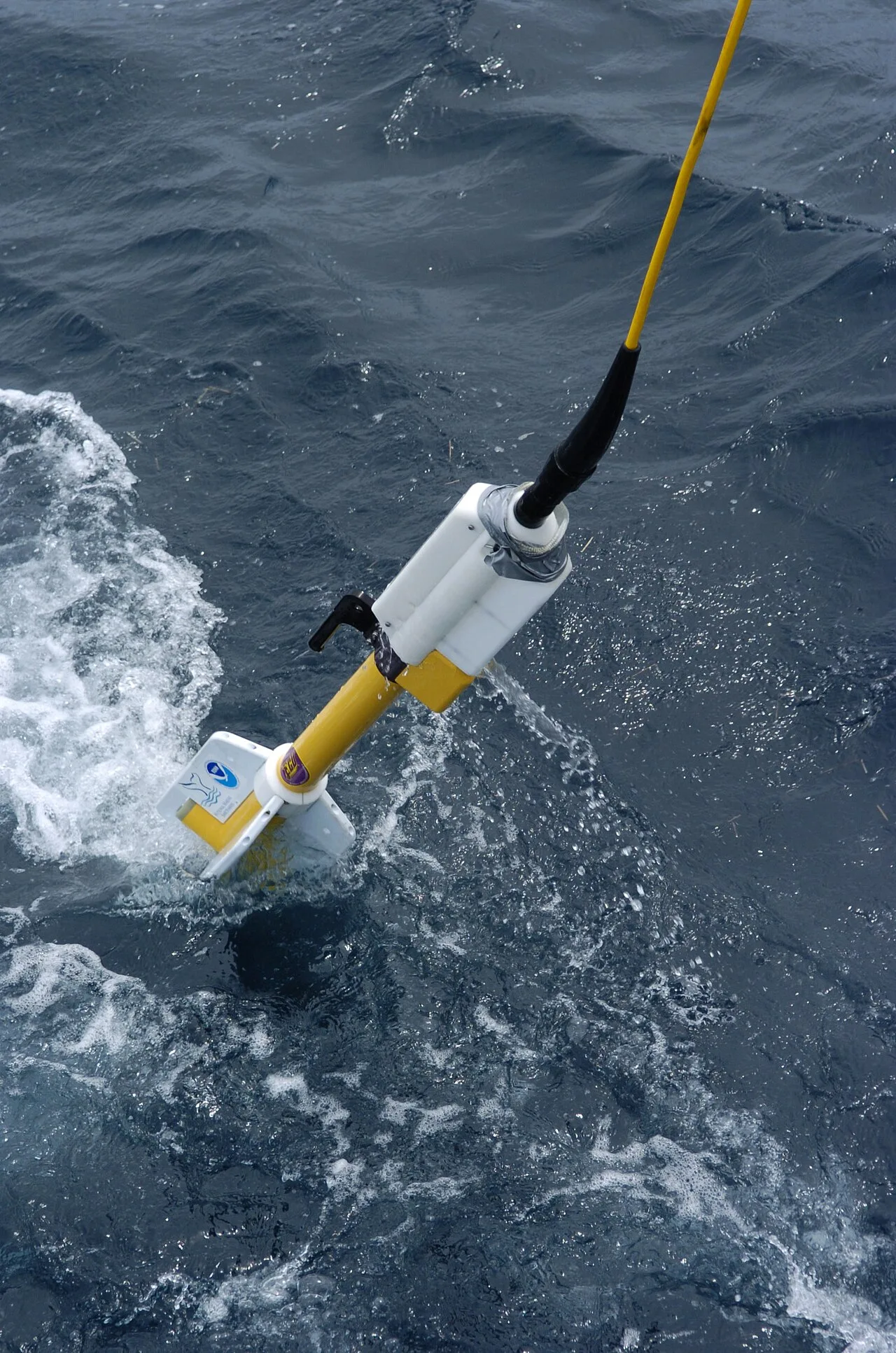

El magnetómetro es un instrumento científico diseñado para medir la intensidad, la dirección o los cambios en el campo magnético en un punto específico del espacio. Estos dispositivos son fundamentales en diversas disciplinas, ya que permiten cuantificar propiedades magnéticas de materiales, estructuras geológicas y cuerpos celestes, proporcionando datos esenciales para la navegación, la exploración geofísica y la investigación espacial.

La importancia del magnetómetro radica en su capacidad para detectar variaciones sutiles en el campo magnético, lo que ha llevado a su integración en tecnologías tan dispares como los satélites de observación terrestre y los teléfonos inteligentes modernos. Su evolución desde simples agujas de brújula hasta complejos sensores cuánticos ha expandido el entendimiento humano sobre el magnetismo terrestre y cósmico.

Definición y concepto

Un magnetómetro es un dispositivo físico diseñado para cuantificar la fuerza o la dirección de la señal magnética de una muestra específica. Este instrumento es fundamental en la medición de campos magnéticos, permitiendo a los investigadores y técnicos analizar las propiedades magnéticas de diversos materiales y entornos. La definición abarca tanto la intensidad del campo como su orientación espacial, lo que lo convierte en una herramienta versátil en múltiples disciplinas científicas y tecnológicas.

Etimología y composición del término

El término "magnetómetro" se construye a partir de dos raíces lingüísticas claras. El prefijo "magneto-" proviene del griego antiguo magnētēs (μαγνῆτης), que hace referencia a la piedra imán o magnetita, un mineral compuesto principalmente de óxido de hierro (Fe₃O₄) conocido por sus propiedades magnéticas naturales. Este prefijo se asocia directamente con el fenómeno del magnetismo y los campos magnéticos generados por cargas eléctricas en movimiento o por el momento magnético intrínseco de las partículas subatómicas.

El sufijo "-metro" deriva del griego metron (μέτρον), que significa "medida" o "medidor". Este sufijo se utiliza ampliamente en la nomenclatura científica para designar instrumentos de medición, como el termómetro (medida de temperatura), el barómetro (medida de presión) o el cronómetro (medida de tiempo). La combinación de estas dos raíces resulta en un nombre descriptivo preciso: un instrumento que mide propiedades relacionadas con el magnetismo.

Distinción entre medición de fuerza y dirección

La cuantificación de la señal magnética puede enfocarse en dos aspectos principales: la fuerza total del campo o su dirección específica. Los magnetómetros escalares miden la magnitud total del campo magnético, es decir, la intensidad combinada de todas las componentes del campo en un punto dado. Esta medición proporciona un valor único que representa la fuerza general del campo, independientemente de su orientación espacial.

Por otro lado, los magnetómetros vectoriales se centran en medir la componente del campo magnético en una dirección particular. Estos instrumentos descomponen el campo en sus componentes individuales (generalmente en los ejes x, y y z en un sistema de coordenadas tridimensional), lo que permite determinar no solo la intensidad sino también la orientación precisa del campo magnético. Esta distinción es crucial en aplicaciones donde la dirección del campo es tan importante como su magnitud, como en la navegación por brújula o en el estudio de la magnetósfera terrestre.

La capacidad de cuantificar tanto la fuerza como la dirección hace que los magnetómetros sean instrumentos esenciales en la investigación científica. Desde la caracterización de materiales magnéticos en laboratorios hasta la exploración espacial, estos dispositivos proporcionan datos cuantitativos precisos que permiten comprender mejor las propiedades magnéticas de los objetos y entornos estudiados.

Principios físicos del magnetismo terrestre y espacial

Características del campo magnético terrestre

El magnetismo terrestre es el fenómeno físico que permite a los magnetómetros funcionar como brújulas en dispositivos móviles. Este campo se genera en el núcleo del planeta y varía según la ubicación geográfica y la naturaleza de las rocas subterráneas. Las diferencias en la intensidad y dirección del campo magnético terrestre permiten la detección de metales como hierro, níquel y acero, lo que constituye la base de los detectores de metales portátiles. La señal magnética de una muestra se puede cuantificar en fuerza o dirección, siendo esta capacidad fundamental para la navegación y la exploración geológica superficial.

Interacción solar y la magnetósfera

En el contexto espacial, los magnetómetros son componentes frecuentes en naves espaciales diseñadas para explorar planetas y medir la magnetósfera. La magnetósfera es la región del espacio donde el campo magnético de un cuerpo celeste domina sobre el viento solar. Las partículas cargadas procedentes del Sol interactúan con este campo, creando variaciones que los instrumentos deben registrar con precisión. Esta interacción es crucial para entender cómo los planetas protegen sus atmósferas y superficies de la radiación solar, un proceso que los magnetómetros vectoriales y escalares ayudan a analizar midiendo componentes específicos o la fuerza total del campo.

Medición de señales magnéticas

Los dispositivos para cuantificar la señal magnética de una muestra operan bajo principios físicos que permiten distinguir entre tipos de magnetismo. Los magnetómetros escalares miden la fuerza total del campo, mientras que los vectoriales determinan la componente en una dirección particular. Esta distinción es esencial para aplicaciones que van desde la geofísica básica hasta la investigación espacial avanzada. La capacidad de medir cambios sutiles en el peso aparente de una muestra bajo un campo magnético, como lo hacen las balanzas de Gouy o Evans, demuestra la diversidad de métodos físicos aplicados a la cuantificación magnética en diferentes escalas de sensibilidad.

¿Cuáles son los tipos básicos de magnetómetros?

Clasificación fundamental: escalares y vectoriales

La tecnología de medición magnética se estructura en dos categorías principales según la naturaleza de la magnitud física que cuantifica: los magnetómetros escalares y los magnetómetros vectoriales. Esta distinción es crítica para determinar la precisión requerida en campos tan diversos como la geofísica, la navegación espacial o la caracterización de materiales en el laboratorio.

Su resultado es un único valor numérico que representa la intensidad resultante de todas las componentes del vector campo. Esto permite a los investigadores no solo saber qué tan fuerte es el campo, sino también su orientación espacial precisa, lo cual es esencial para mapear la magnetósfera de los planetas o analizar la anisotropía magnética de una muestra sólida.

Comparativa técnica de tipos

A continuación se presenta una comparación técnica entre estas dos categorías, incluyendo ejemplos representativos de tecnologías empleadas en la investigación académica y la industria.

Tipo	Qué mide	Ejemplos tecnológicos
Escalar	Fuerza total del campo magnético	Magnetómetro de precesión protónica
Vectorial	Componente en dirección particular	Magnetómetro de núcleo saturado o fluctuante

La elección entre un dispositivo de precesión protónica y uno de núcleo saturado depende de la estabilidad temporal requerida y de la resolución direccional necesaria para el experimento. Los sistemas basados en SQUID, mencionados como los más sensibles actualmente, suelen operar bajo principios que permiten capturar variaciones ínfimas en el flujo magnético, superando a las balanzas de Gouy o Evans en entornos de alta resolución.

El magnetógrafo como registrador continuo

Además de la clasificación escalar/vectorial, es relevante distinguir entre la medición puntual y el registro continuo. El magnetógrafo funciona como un registrador continuo de la señal magnética. Mientras que un magnetómetro puede proporcionar una lectura instantánea de la fuerza o dirección, el magnetógrafo integra esta capacidad de medición a lo largo del tiempo, permitiendo observar la dinámica de las señales magnéticas. Esta función es fundamental en la exploración de planetas mediante naves espaciales, donde la variación temporal del campo es tan informativa como su intensidad media. En dispositivos móviles, esta capacidad de detección continua se aprovecha para operar como brújula (geomagnetómetro) o para identificar la presencia de metales ferromagnéticos como el hierro, el níquel o el acero en el entorno inmediato del usuario.

Tecnologías de medición: de lo sencillo a lo sofisticado

Los magnetómetros abarcan un amplio espectro tecnológico, que va desde instrumentos mecánicos relativamente sencillos hasta dispositivos electrónicos de alta complejidad. Esta diversidad responde a las distintas necesidades de precisión y entorno en las que se requiere cuantificar la fuerza o dirección de la señal magnética de una muestra. La clasificación de estas tecnologías no es arbitraria, sino que depende fundamentalmente del principio físico que se explota para transformar el campo magnético en una señal medible.

Instrumentos de medición mecánica: Balanza de Gouy y Balanza de Evans

Entre los ejemplos más sencillos de magnetómetros se encuentran la balanza de Gouy y la balanza de Evans. Estos dispositivos operan bajo un principio mecánico directo: miden el cambio en el peso aparente que experimenta una muestra al ser sometida a un campo magnético externo. Cuando la muestra se coloca en el campo, el momento magnético inducido interactúa con la fuerza del campo, generando una fuerza adicional que se manifiesta como una variación en el peso medido por la balanza.

La balanza de Gouy, en particular, es un instrumento clásico que permite determinar la susceptibilidad magnética de una sustancia. La muestra, generalmente en forma de barra o polvo contenido en un tubo, se suspende de un brazo de la balanza de tal manera que un extremo se encuentra en una zona de campo magnético intenso y uniforme, mientras que el otro extremo permanece en una zona de campo despreciable. La diferencia de fuerza magnética entre ambos extremos provoca un desplazamiento en la lectura de la balanza, permitiendo así cuantificar la señal magnética de la muestra. La balanza de Evans funciona de manera similar, aunque con variaciones en la disposición geométrica de la muestra y el campo, lo que puede ofrecer ventajas en términos de precisión o facilidad de uso para ciertos tipos de muestras.

Tecnologías sofisticadas: Los magnetómetros SQUID

En el extremo opuesto de la escala de complejidad se encuentran los magnetómetros dotados de SQUID (Superconducting Quantum Interference Device). Estos dispositivos son reconocidos actualmente como los más sensibles disponibles para la medición de campos magnéticos. A diferencia de las balanzas mecánicas, los SQUID aprovechan los efectos cuánticos de la superconductividad para detectar variaciones mínimas en el flujo magnético.

La sensibilidad extrema de los SQUID los hace indispensables en aplicaciones donde la señal magnética es débil o requiere una resolución temporal muy alta. Su funcionamiento se basa en la interferencia de ondas de materia en una unión Josephson, lo que permite convertir pequeñas variaciones de flujo magnético en cambios medibles de voltaje. Esta capacidad de detección los convierte en herramientas fundamentales en campos como la magnetoencefalografía, la exploración geofísica de alta precisión y la investigación de materiales superconductores.

La evolución desde las balanzas de Gouy y Evans hasta los SQUID ilustra el progreso en la capacidad de los científicos para cuantificar con mayor exactitud la señal magnética de una muestra. Mientras que los primeros dispositivos son adecuados para mediciones de laboratorio con muestras de tamaño considerable y campos intensos, los SQUID permiten explorar fenómenos magnéticos en escalas mucho más pequeñas y con una sensibilidad sin igual. Esta diversidad tecnológica asegura que exista un magnetómetro adecuado para casi cualquier aplicación científica o técnica.

Aplicaciones en exploración espacial y geofísica

Los magnetómetros son instrumentos fundamentales en la exploración espacial y la geofísica moderna, actuando como componentes esenciales en la instrumentación de las naves espaciales. Su capacidad para cuantificar la fuerza y la dirección de las señales magnéticas permite a los científicos analizar entornos que van desde la superficie de otros planetas hasta la compleja estructura de la magnetósfera terrestre. Esta tecnología facilita la comprensión de los campos magnéticos cósmicos y su interacción con los cuerpos celestes.

Exploración planetaria y magnetosférica

En el contexto de la exploración espacial, los magnetómetros se utilizan para medir la magnetósfera, tanto la terrestre como la de otros planetas. Estas mediciones son críticas para entender la protección magnética que rodea a los cuerpos celestes y cómo interactúan con el viento solar. Al analizar estas regiones, los investigadores pueden determinar la intensidad y la orientación del campo magnético en diferentes puntos del espacio, proporcionando datos valiosos sobre la dinámica magnética de los sistemas planetarios.

La exploración de planetas también se beneficia de estos dispositivos al permitir el mapeo de los campos magnéticos superficiales y sub-superficiales. Esto ayuda a identificar características geológicas y a comprender la historia térmica y magnética de los planetas. La precisión de los magnetómetros, que pueden variar desde diseños sencillos hasta los altamente sensibles equipados con SQUID, es crucial para capturar las sutilezas de estos campos en entornos espaciales diversos.

Influencia de las rocas y mediciones geofísicas

En la geofísica, las mediciones magnéticas están profundamente influenciadas por las propiedades de las rocas. Las rocas contienen minerales magnéticos que responden a los campos magnéticos externos, afectando las lecturas de los magnetómetros. Esta interacción es fundamental para estudios que buscan entender la composición y la estructura de la corteza terrestre. Las variaciones en la señal magnética pueden revelar la presencia de diferentes tipos de rocas y estructuras geológicas subterráneas.

La capacidad de los magnetómetros para detectar cambios en el peso aparente de una muestra bajo un campo magnético, como en la balanza de Gouy o la balanza de Evans, demuestra su versatilidad en la cuantificación de señales magnéticas. Estas técnicas son aplicables en la exploración geofísica para analizar muestras de rocas y minerales, proporcionando insights sobre sus propiedades magnéticas. La influencia de las rocas en las mediciones es un factor clave que los científicos deben considerar al interpretar los datos obtenidos por los magnetómetros en estudios terrestres y planetarios.

El magnetómetro en dispositivos móviles y tecnología cotidiana

Los dispositivos móviles modernos integran sensores magnéticos que permiten funcionalidades esenciales para la navegación y la interfaz de usuario. Estos componentes actúan como magnetómetros vectoriales, midiendo las componentes específicas del campo magnético terrestre o de fuentes cercanas, lo que permite determinar la orientación del dispositivo en el espacio tridimensional.

Funcionamiento como brújula digital

En teléfonos inteligentes y tabletas, el magnetómetro funciona como un geomagnetómetro. Este sensor detecta la dirección del campo magnético terrestre, permitiendo a las aplicaciones de mapas y navegación identificar la posición del norte magnético. Al combinar estos datos con la información del acelerómetro y el giroscopio, el dispositivo puede mantener una orientación precisa incluso cuando el usuario lo inclina o lo mueve, proporcionando una experiencia de navegación intuitiva y precisa.

Detección de metales y objetos cercanos

Además de su función de orientación, estos sensores actúan como detectores de metales básicos. Son capaces de identificar la presencia de materiales ferromagnéticos como el hierro, el níquel y el acero. Esta característica se utiliza en aplicaciones específicas para localizar objetos perdidos, como llaves o monedas, o para detectar la presencia de cables eléctricos y tuberías metálicas en la pared o el suelo. La sensibilidad del sensor permite distinguir entre diferentes tipos de metales según la intensidad y la dirección de la perturbación en el campo magnético local.

Interacción con accesorios y fundas

Una aplicación cotidiana de estos sensores es el control automático de la pantalla mediante fundas con imanes. Cuando el usuario acerca o aleja un imán de la pantalla, el magnetómetro detecta el cambio en la fuerza del campo magnético. Esta señal se interpreta como una orden de encendido o apagado de la pantalla, o para activar el modo "visor" en fundas de libro. Esta funcionalidad ahorra batería y mejora la experiencia de usuario al permitir un acceso rápido a la pantalla sin necesidad de presionar botones físicos.

Ejercicios resueltos y casos prácticos de detección

Principio de detección en dispositivos móviles

Los dispositivos móviles modernos integran sensores magnéticos que funcionan como brújulas digitales y detectores de metales básicos. Estos sensores miden las perturbaciones en el campo magnético terrestre causadas por la presencia de materiales ferromagnéticos, como el hierro, el níquel y el acero. Al acercar el dispositivo a una fuente magnética, el sensor registra cambios en la intensidad del campo, permitiendo identificar objetos ocultos o la trayectoria de cables eléctricos.

Ejercicio 1: Localización de cables detrás de una pared

Para detectar un cable de acero detrás de una pared de yeso, siga estos pasos:

Active la aplicación de brújula o un detector de metales en el móvil.
Acerque el dispositivo a la pared, manteniéndolo paralelo a la superficie.
Mueva el móvil lentamente en línea recta. Cuando el sensor pase sobre el cable, la aguja de la brújula se desviará o la lectura de intensidad aumentará significativamente.
Marque el punto de máxima desviación. Este indica la ubicación aproximada del cable.

La desviación se debe a la interacción entre el campo magnético del cable (si está magnetizado o lleva corriente) y el campo terrestre medido por el sensor.

Ejercicio 2: Búsqueda de objetos perdidos en espacios reducidos

Para encontrar una llave de acero bajo un mueble o en una alfombra gruesa:

Utilice una aplicación de detector de metales que muestre la intensidad del campo en unidades de Tesla (T) o Gauss (G).
Acerque el sensor a la superficie de búsqueda, manteniendo una distancia constante de aproximadamente 2-3 cm.
Observe la lectura del sensor. Un aumento repentino en la intensidad indica la proximidad del objeto metálico.
Mueva el sensor en patrón de cuadrícula para localizar el punto de máxima intensidad, que corresponde a la posición del objeto.

La sensibilidad del sensor permite detectar objetos pequeños si se mantiene una distancia cercana y se minimizan las interferencias de otros metales cercanos.

Consideraciones prácticas

La efectividad de la detección depende de la sensibilidad del sensor y de la distancia al objeto. Los sensores en dispositivos móviles son adecuados para detección básica, pero para mayor precisión en entornos con múltiples fuentes magnéticas, se recomienda el uso de magnetómetros especializados como los basados en SQUID o balanzas de Gouy, que ofrecen mayor resolución en la medición de la fuerza o dirección del campo magnético.

Preguntas frecuentes

¿Qué mide exactamente un magnetómetro?

Un magnetómetro mide la intensidad, la dirección o los cambios en el campo magnético en un punto dado. Puede medir tanto el campo magnético absoluto como el relativo, dependiendo del tipo de sensor y la aplicación específica.

¿Qué tipo de magnetómetro se encuentra en un teléfono inteligente?

Los teléfonos inteligentes suelen utilizar magnetómetros basados en el efecto Hall o sensores de resistencia magnética gigante (GMR). Estos dispositivos permiten que la brújula digital del teléfono determine la orientación del dispositivo respecto al norte magnético.

¿Cómo se utilizan los magnetómetros en la exploración espacial?

En la exploración espacial, los magnetómetros se montan en satélites y naves espaciales para mapear los campos magnéticos de planetas, lunas y el propio Sol. Esto ayuda a entender la estructura interna de los cuerpos celestes y la dinámica del viento solar.

¿Cuál es la diferencia entre un magnetómetro absoluto y uno relativo?

Un magnetómetro absoluto mide la intensidad total del campo magnético con alta precisión, a menudo utilizando la precesión de espines atómicos o protones. Un magnetómetro relativo mide los cambios o variaciones en el campo magnético en comparación con un valor de referencia, siendo común el uso de bobinas de inducción.

¿Por qué son importantes los magnetómetros en la geofísica?

En geofísica, los magnetómetros se utilizan para detectar anomalías en el campo magnético terrestre, lo que permite identificar yacimientos minerales, estructuras geológicas subterráneas y hasta objetos sumergidos o enterrados, facilitando la exploración de recursos naturales.

Resumen

El magnetómetro es una herramienta esencial para la medición de campos magnéticos, con aplicaciones que abarcan desde la geofísica y la exploración espacial hasta la tecnología cotidiana en dispositivos móviles. Su funcionamiento se basa en diversos principios físicos, como el efecto Hall, la resonancia magnética y la inducción electromagnética, lo que permite una gran variedad de diseños adaptados a necesidades específicas.

La evolución de esta tecnología ha permitido una comprensión más profunda del magnetismo terrestre y cósmico, facilitando avances en la navegación, la detección de recursos minerales y la investigación científica. Los magnetómetros continúan siendo instrumentos clave en la ciencia moderna, ofreciendo datos precisos y detallados sobre el entorno magnético.
