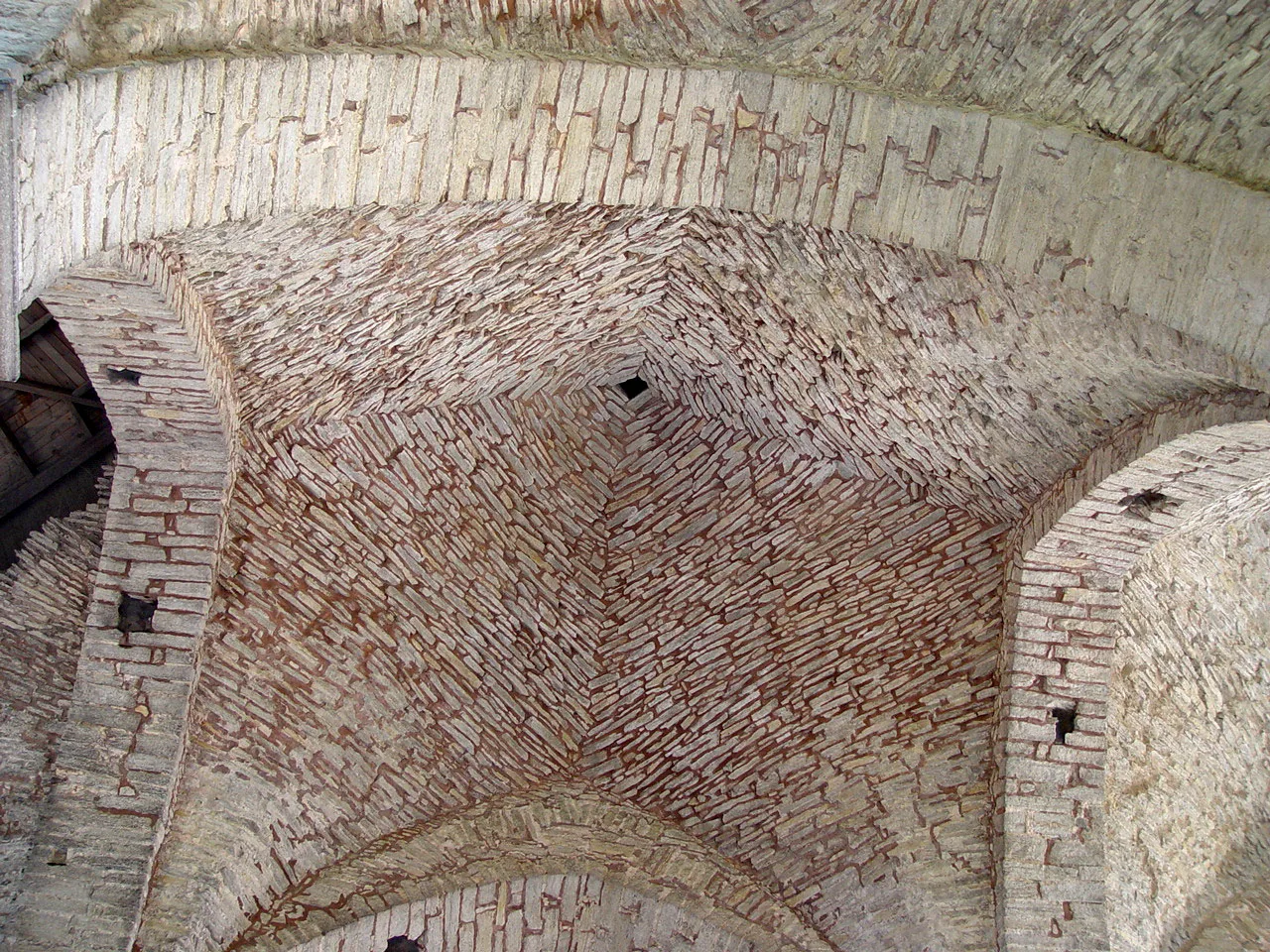

Definición y concepto
Una bóveda se define técnicamente como un elemento constructivo superficial, generalmente elaborado en mampostería o fábrica, en el que sus piezas y componentes trabajan a compresión. Este principio mecánico fundamental distingue a las estructuras abovedadas de otros sistemas de cobertura, ya que la eficiencia de la bóveda reside en la capacidad de sus materiales para soportar cargas verticales que se traducen en esfuerzos de compresión a lo largo de su superficie curva. La naturaleza de este elemento no es tridimensional en su totalidad, sino que se comporta como una superficie continua que distribuye las cargas hacia los soportes laterales.
Origen etimológico
El término "bóveda" procede del latín volta. Sin embargo, desde una perspectiva filológica más precisa, la palabra deriva apropiadamente de la forma reconstruida volvita. Esta raíz lingüística refleja la idea de giro o curvatura que caracteriza a la estructura, vinculando el nombre con la acción geométrica de doblar o curvar los materiales para crear un espacio cubierto. La evolución del término desde el latín hasta las lenguas romances modernas ha mantenido la asociación directa entre la palabra y la forma arquitectónica resultante.
Generación geométrica y funcionamiento
Las bóvedas poseen una forma geométrica generada por el movimiento de un arco generatriz a lo largo de un eje. Este proceso de generación define la morfología de la cubierta y determina cómo se distribuyen las fuerzas internas. El arco generatriz es la sección transversal básica que, al desplazarse, crea la superficie continua de la bóveda. Por regla general, este elemento constructivo sirve para cubrir el espacio comprendido entre dos muros o una serie de pilares alineados, actuando como un sistema de cobertura eficiente que permite salvar luces considerables sin el uso excesivo de soportes intermedios.
La problemática constructiva asociada a las bóvedas consiste en averiguar el grosor, o resistencia de los muros adyacentes, con el objeto de que puedan soportar el empuje lateral de las bóvedas que soportan. Este empuje lateral es una consecuencia directa del trabajo a compresión, ya que las fuerzas no son puramente verticales sino que tienen una componente horizontal que debe ser contrarrestada por los muros o pilares de apoyo. En muchos casos, su superficie posee nervios en los que se dirigen y concentran las líneas de empuje, optimizando la distribución de las cargas y permitiendo una mayor ligereza estructural en los entrepaños.
A pesar de su uso extendido en la construcción a lo largo de la historia de la arquitectura, su funcionamiento no fue comprendido y explicado por la ciencia hasta bien entrados en el siglo XIX. Esta demora en la comprensión científica refleja la complejidad del comportamiento estructural de las superficies curvas y la dependencia inicial de la experiencia empírica y la regla de tres en las técnicas constructivas tradicionales.
¿Cómo funcionan las estructuras abovedadas?
Las estructuras abovedadas operan bajo principios mecánicos específicos donde sus componentes trabajan predominantemente a compresión. Este comportamiento estructural es fundamental para entender su eficacia en la cobertura de espacios amplios. La geometría de la bóveda, generada por el movimiento de un arco a lo largo de un eje, permite distribuir las cargas de manera eficiente hacia los soportes laterales.
Mecánica de compresión y empuje lateral
El funcionamiento de estas estructuras se basa en la transformación de las fuerzas verticales en un empuje horizontal significativo. Este empuje lateral es la principal problemática constructiva asociada a las bóvedas, ya que requiere que los muros adyacentes o pilares posean suficiente resistencia para soportar dicha fuerza. La determinación del grosor necesario de estos muros es crucial para garantizar la estabilidad del conjunto. En muchos casos, la superficie de la bóveda incluye nervios que sirven para dirigir y concentrar las líneas de empuje hacia puntos específicos de apoyo.
Elementos estructurales clave
La comprensión técnica de las bóvedas implica identificar sus componentes básicos. A continuación, se detallan los elementos estructurales fundamentales según la definición técnica proporcionada:
| Elemento | Definición |
|---|---|
| Arco generatriz | Forma geométrica básica que se mueve a lo largo de un eje para generar la superficie de la bóveda. |
| Muros o pilares | Soportes adyacentes que deben resistir el empuje lateral de la bóveda. |
| Nervios | Líneas estructurales en la superficie que dirigen y concentran las líneas de empuje. |
| Dovelas | Piezas individuales que componen el arco o la superficie de la bóveda, trabajando a compresión. |
| Clave | Pieza central que cierra el arco y mantiene la estabilidad del conjunto mediante compresión. |
| Salmeres | Apoyos laterales donde comienzan los arcos de la bóveda. |
| Luneto | Elemento que permite el paso de luces o aberturas en los muros de apoyo. |
La necesidad de contrarrestar el empuje ha llevado al desarrollo de diversos sistemas de apoyo, como contrafuertes, estribos y arbotantes. Estos elementos son esenciales para mantener la integridad estructural de las bóvedas en diferentes contextos arquitectónicos.
Historia y evolución constructiva
Las estructuras abovedadas representan una de las soluciones más antiguas y perdurables en la historia de la arquitectura, evolucionando desde la intuición empírica hasta el análisis científico riguroso. Aunque su funcionamiento mecánico no fue comprendido científicamente hasta bien entrados en el siglo XIX, su uso se extendió a lo largo de milenios, adaptándose a los materiales y necesidades de cada época. Las primeras manifestaciones notables se encuentran en la arquitectura micénica, específicamente en las tumbas de tholos construidas aproximadamente entre 1800 y 1050 a. C., donde la compresión de las piedras creaba una cobertura casi esférica que permitía cubrir espacios amplios con relativa eficiencia.
La ingeniería romana y la revolución del hormigón
Los romanos perfeccionaron el uso de la bóveda mediante la introducción del hormigón sin prensar, un material que ofrecía una plasticidad superior a la piedra tallada. Esta innovación permitió reducir significativamente el uso de cimbras, facilitando la construcción de espacios interiores más amplios y complejos. La capacidad de los romanos para gestionar el empuje lateral de las bóvedas sentó las bases para la gran arquitectura de la antigüedad, donde la resistencia de los muros adyacentes se convirtió en un factor crítico de diseño.
El gótico y la optimización estructural
En la arquitectura gótica, la evolución constructiva alcanzó un nivel de sofisticación que permitió reducir las cimbras únicamente a los nervios de las bóvedas. Esta técnica concentraba las líneas de empuje en puntos específicos, liberando los muros de cargas continuas y permitiendo la introducción de grandes ventanales. La comprensión de cómo dirigir las fuerzas a través de nervios marcó un avance significativo en la eficiencia material, aunque el análisis científico completo seguiría siendo un desafío para los ingenieros posteriores.
Avances modernos y prefabricación en Latinoamérica
En el siglo XX, arquitectos e ingenieros como Antoni Gaudí, Félix Candela y Eladio Dieste exploraron nuevas posibilidades para las estructuras abovedadas, aprovechando las propiedades del hormigón armado y la geometría compleja. Paralelamente, en las décadas de los 60 y 70, Latinoamérica experimentó un auge en el uso de bóvedas prefabricadas de ladrillo. Esta técnica buscaba optimizar los costos y tiempos de construcción, adaptando el principio de compresión a las necesidades habitacionales de la región. Estos desarrollos demostraron la versatilidad de la bóveda como elemento constructivo, capaz de adaptarse tanto a la estética moderna como a la eficiencia económica.
¿Qué tipos de bóvedas existen?
La clasificación de las estructuras abovedadas se fundamenta en la geometría de su intradós y en la trayectoria de la generatriz del arco. Como se establece en la base de conocimiento, una bóveda es un elemento constructivo superficial generado por el movimiento de un arco generatriz a lo largo de un eje. Esta definición geométrica permite distinguir entre sistemas de simple y doble curvatura, determinando así su comportamiento estructural y su aplicación en la cubierta de espacios comprendidos entre muros o pilares alineados.
Clasificación geométrica
Las tipologías básicas derivan de la forma del arco generador y de la línea de su eje. Es fundamental comprender que el funcionamiento de estos elementos depende de la compresión de sus piezas, lo que requiere que los muros adyacentes tengan la resistencia necesaria para soportar el empuje lateral. La presencia de nervios puede ayudar a concentrar estas líneas de empuje, optimizando la distribución de cargas.
| Tipo de bóveda | Característica geométrica | Descripción técnica |
|---|---|---|
| Bóveda de cañón | Simple curvatura | Generada por el movimiento de un arco circular o apuntado a lo largo de un eje recto. Es la forma más elemental, actuando como una extensión continua de un arco. |
| Bóveda rebajada | Simple curvatura | El arco generatriz tiene un radio mayor que la mitad del ancho del vano, resultando en una altura menor que la de una bóveda de medio cañón estándar. |
| Bóveda plana | Simple curvatura | Forma generada por un arco de muy gran radio, aproximándose a una superficie casi plana pero manteniendo la mecánica de compresión propia de la fábrica. |
| Bóveda apuntada | Simple curvatura | El arco generatriz se cierra en un punto agudo, típico de la arquitectura gótica. Esta geometría dirige el empuje más verticalmente, reduciendo el empuje lateral sobre los muros. |
| Cúpula | Doble curvatura | Generada por el movimiento de un arco alrededor de un eje vertical. Presenta curvatura en dos direcciones perpendiculares, distribuyendo las cargas de manera más uniforme hacia la base. |
La distinción entre simple y doble curvatura es crítica para el análisis estructural. Las bóvedas de simple curvatura, como el cañón, concentran el empuje principalmente en dos direcciones opuestas, requiriendo muros de contención o arcos perpiaño. En cambio, las estructuras de doble curvatura, como la cúpula, dispersan las fuerzas en múltiples direcciones, lo que influye directamente en la problemática constructiva de determinar el grosor óptimo de los soportes. Este conocimiento, aunque aplicado empíricamente durante siglos, no fue comprendido científicamente hasta el siglo XIX, lo que explica la evolución de los materiales, pasando de la piedra y el ladrillo tradicionales al hormigón armado actual.
Materiales y técnicas de construcción
Las bóvedas son elementos constructivos superficiales generalmente elaborados en mampostería o fábrica, en los que sus piezas y componentes trabajan fundamentalmente a compresión. La selección de materiales ha sido determinante para su evolución técnica y estética. Tradicionalmente, la piedra y el ladrillo han sido los materiales predominantes debido a su alta resistencia a la compresión y su disponibilidad local. La piedra permite lograr grandes luces y una durabilidad excepcional, mientras que el ladrillo ofrece mayor versatilidad en la curvatura y una relación peso-resistencia favorable para techos intermedios.
Procesos constructivos y técnicas auxiliares
La construcción de una bóveda requiere un soporte temporal conocido como cimbra, una estructura auxiliar generalmente de madera que sostiene las dovelas hasta que el conjunto alcanza la estabilidad necesaria. Este proceso es crítico porque las piezas individuales, o dovelas, deben mantenerse en su posición exacta para que las líneas de empuje se concentren correctamente, a menudo guiadas por nervios en la superficie. La precisión en el corte y disposición de estas piezas se conoce como estereotomía, una disciplina esencial para asegurar que las fuerzas se transmitan eficientemente hacia los muros adyacentes o pilares.
Existe una técnica específica conocida como construcción 'al aire', donde las dovelas se colocan de manera que se sostienen mutuamente sin necesidad de una cimbra completa, aprovechando la fricción y la geometría de las piezas. Otra variante importante son las bóvedas tabicadas, que incorporan huecos o cámaras de aire dentro del grosor de la bóveda para reducir el peso muerto sin comprometer significativamente la resistencia estructural. Esto permite cubrir mayores luces con menos material, optimizando el empuje lateral que deben soportar los muros.
Evolution hacia materiales modernos
Con la llegada del siglo XX, el hormigón armado se convirtió en un material fundamental para las bóvedas modernas. A diferencia de la mampostería tradicional, el hormigón permite moldear formas complejas y continuas, integrando la armadura de acero para resistir tanto compresión como tracción en zonas específicas. El acero, por su parte, se utiliza a menudo como refuerzo interno o como estructura portante independiente que soporta la cubierta abovedada. Estos materiales modernos han permitido el desarrollo de formas más ligeras y eficientes, aunque el principio básico de funcionamiento por compresión sigue siendo el mismo que en las primeras construcciones en piedra.
La comprensión científica completa del funcionamiento de las bóvedas no se consolidó hasta bien entrado el siglo XIX, lo que significa que gran parte de su historia constructiva se basó en la experiencia empírica y la regla de tres aplicada a la estereotomía. Hoy en día, la combinación de materiales tradicionales y modernos permite adaptar las bóvedas a diversas necesidades arquitectónicas y estructurales, manteniendo su esencia como elementos que transforman el peso propio en un sistema eficiente de compresión.
¿Cuáles son las dimensiones técnicas de una bóveda?
El diseño y la construcción de una bóveda requieren la definición precisa de sus dimensiones técnicas, las cuales determinan su estabilidad estructural y su capacidad para soportar el empuje lateral mencionado en la descripción general de estos elementos. Estas medidas no son arbitrarias; responden a la necesidad de calcular el grosor adecuado y la resistencia de los muros adyacentes o pilares que sostienen la estructura superficial generada por el movimiento de un arco generatriz a lo largo de un eje.
Definición de dimensiones características
Las dimensiones fundamentales de cualquier bóveda se definen en relación con su geometría generada por el arco. Es esencial distinguir entre las líneas que delimitan la superficie de la bóveda y las medidas lineales que cuantifican su extensión y altura. El conocimiento preciso de estas magnitudes permite a los constructores evaluar cómo se concentran las líneas de empuje, especialmente cuando la superficie posee nervios que dirigen estas fuerzas.
| Dimensión | Definición técnica |
|---|---|
| Luz | Distancia horizontal entre los dos puntos de apoyo de la bóveda. Corresponde a la distancia entre los pies del arco generatriz, definiendo el ancho del espacio que se desea cubrir entre muros o pilares alineados. |
| Flecha | Altura vertical medida desde la clave (punto más alto de la bóveda) hasta la línea horizontal que une los dos pies del arco. Esta dimensión determina la curvatura y, por ende, la intensidad del empuje lateral ejercido sobre los soportes. |
| Espesor | Distancia entre el intradós y el trasdós de la bóveda. Representa la cantidad de material (piedra, ladrillo u hormigón) necesario para garantizar que las piezas trabajen exclusivamente a compresión sin sufrir rotura por tensión. |
| Intradós | Superficie interior o inferior de la bóveda. Es la cara visible desde el espacio cubierto y define la forma geométrica interna generada por el arco. Las líneas de empuje suelen dirigirse hacia los nervios si estos están presentes en esta superficie. |
| Trasdós | Superficie exterior o superior de la bóveda. Delimita el límite externo del elemento constructivo y está en contacto con los materiales de relleno o la cubierta superior, dependiendo de la tipología constructiva. |
Relación geométrica y estabilidad
La relación entre la luz y la flecha es crítica para determinar la forma del arco generatriz. Una mayor flecha en relación con la luz suele reducir el empuje lateral, lo que implica que los muros adyacentes pueden ser menos gruesos o requieren menos refuerzo. Por el contrario, una flecha menor genera mayores fuerzas horizontales que deben ser contenidas por los soportes.
El espesor de la bóveda debe ser suficiente para asegurar que las líneas de presión permanezcan dentro del núcleo central del material, evitando que las piezas trabajen a tensión, condición para la cual la mampostería tradicional tiene baja resistencia. El cálculo correcto del grosor es parte fundamental de la problemática constructiva de las bóvedas, ya que un espesor insuficiente puede llevar al colapso por deslizamiento o rotura de las piezas, mientras que un espesor excesivo añade peso muerto innecesario.
Aunque el funcionamiento científico de estas relaciones no fue completamente explicado hasta el siglo XIX, los constructores históricos lograron optimizar estas dimensiones mediante la experiencia práctica, ajustando la proporción entre luz, flecha y espesor para crear cubiertas estables en diversos tipos de fábricas, desde la piedra hasta el ladrillo y, en épocas más recientes, el hormigón armado.
Aplicaciones y usos arquitectónicos
Las bóvedas han demostrado ser elementos constructivos fundamentales para cubrir espacios amplios, aprovechando su capacidad para distribuir las cargas a través de la compresión. Esta característica mecánica las hace especialmente adecuadas para cubrir grandes luces, es decir, distancias considerables entre soportes, sin necesidad de columnas intermedias que obstruyan el espacio. Su aplicación abarca una amplia variedad de entornos arquitectónicos y de ingeniería, desde estructuras históricas hasta infraestructuras modernas.
Arquitectura histórica y religiosa
En la arquitectura clásica y medieval, las bóvedas son un componente esencial. En catedrales y edificios religiosos, permiten crear espacios interiores de gran altura y amplitud, facilitando la circulación de la luz y el sonido. Los claustros y las plazas porticadas también utilizan este elemento para crear cubiertas que protejan los pasillos y áreas comunes, manteniendo una estética ligera y estructurada. El uso de arcos y nervios en estas estructuras ayuda a concentrar las líneas de empuje, optimizando el uso del material y permitiendo diseños más esbeltos.
Ingeniería civil y subterráneos
Más allá de la arquitectura visible, las bóvedas son cruciales en la ingeniería civil, particularmente en la creación de galerías subterráneas y túneles. En el sistema de metro y en la minería, la forma abovedada permite soportar el peso de la tierra y las rocas circundantes, así como las cargas dinámicas de los vehículos o equipos. La resistencia a la compresión de la mampostería o el hormigón armado utilizado en estas estructuras garantiza la estabilidad a largo plazo de los espacios subterráneos.
Eficiencia material
El empleo de bóvedas en edificios clásicos representa una proporción significativa del material constructivo, estimada entre un diez a un quince por ciento. Esta eficiencia se debe a la capacidad de la forma abovedada para distribuir las cargas de manera uniforme, reduciendo la necesidad de materiales adicionales en comparación con otras soluciones de cubierta. La elección de materiales como piedra, ladrillo o hormigón armado depende de las necesidades específicas de cada proyecto, pero el principio de funcionamiento a compresión permanece constante.
Preguntas frecuentes
¿Qué es una bóveda en arquitectura?
Una bóveda es una estructura arquitectónica curva, generalmente de sección transversal arqueada, que se utiliza para cubrir un espacio. Funciona principalmente a través de la compresión, transfiriendo el peso hacia los soportes laterales o muros de contención.
¿Cuáles son los tipos principales de bóvedas?
Existen varios tipos de bóvedas, incluyendo la bóveda de cañón (o de medio punto), la bóveda de arista, la bóveda de crucería, la bóveda de arista y la bóveda de media naranja. Cada una tiene características geométricas distintas que influyen en su resistencia y estética.
¿Qué materiales se utilizan para construir estructuras abovedadas?
Tradicionalmente, se han utilizado materiales con alta resistencia a la compresión como la piedra, el ladrillo y el hormigón. En la arquitectura moderna, también se emplean el acero y el hormigón armado, permitiendo mayores luces y formas más complejas.
¿Cómo funcionan las estructuras abovedadas?
Las estructuras abovedadas funcionan mediante la distribución de las cargas a lo largo de la superficie curva. La fuerza de gravedad se transforma en esfuerzos de compresión que viajan a lo largo de la bóveda hasta llegar a los muros o pilares de sostén, donde se transmiten al suelo.
¿Cuál es la importancia histórica del abovedado?
El abovedado ha sido crucial en el desarrollo de la arquitectura, permitiendo la creación de espacios interiores amplios y elevados. Desde el Imperio Romano hasta la arquitectura gótica y moderna, las bóvedas han permitido innovaciones en la iluminación, la acústica y la distribución espacial.
Resumen
El abovedado es una técnica arquitectónica esencial que utiliza estructuras curvas para cubrir espacios, distribuyendo las cargas mediante compresión. Esta técnica ha evolucionado desde la antigüedad, utilizando materiales como la piedra, el ladrillo y el hormigón. Las bóvedas permiten crear espacios amplios y estéticamente significativos, siendo fundamentales en diversas épocas y estilos arquitectónicos. Su estudio abarca desde los principios estructurales hasta las aplicaciones modernas en la construcción.
