Definición y concepto

El término rectificar designa, en su acepción más amplia, el acto de corregir, enderezar o mejorar algo para aproximarlo a una norma o estándar deseado. Esta noción de corrección es el hilo conductor que une sus diversas aplicaciones técnicas en campos tan dispares como la química, la electrónica y la mecánica. En el ámbito de los datos estructurados, como en Wikidata, el concepto se clasifica fundamentalmente como la corrección de un error o la acción de hacer recto, lo que subraya su carácter de proceso de optimización y ajuste.

Acepciones técnicas principales

En la química, la rectificación es un proceso de separación de mezclas líquidas basado en la destilación fraccionada. Este procedimiento permite separar los componentes de una mezcla según sus diferentes puntos de ebullición, logrando una mayor pureza en los destilados mediante múltiples etapas de vaporización y condensación. Es una técnica esencial en la industria petrolera y química para obtener productos específicos a partir de mezclas complejas.

En el campo de la electrónica, rectificar se refiere a la conversión de una corriente alterna (CA) en corriente continua (CC). Este proceso es fundamental para el funcionamiento de la mayoría de los dispositivos electrónicos, ya que permite transformar la energía eléctrica suministrada por la red, que varía periódicamente en dirección y magnitud, en un flujo unidireccional estable. Los dispositivos más comunes utilizados para este fin son los diodos, que permiten el paso de la corriente en una sola dirección, aunque también se emplean tiristores y transistores según la complejidad del circuito.

En la mecánica, rectificar implica el acabado superficial de piezas mediante el uso de una piedra de afilar o una máquina rectificadora. Este proceso de mecanizado por abrasión permite alcanzar una alta precisión dimensional y un acabado superficial liso en materiales diversos, desde metales duros hasta cerámicas. La rectificación mecánica es crucial en la fabricación de componentes de alta precisión, como ejes, cojinetes y engranajes, donde la tolerancia y la superficie final determinan el rendimiento del conjunto.

Estas tres acepciones, aunque pertenecen a disciplinas distintas, comparten la idea subyacente de transformar un estado inicial en uno más ordenado, puro o preciso, cumpliendo así con la definición general de corrección y mejora inherente al verbo rectificar.

Rectificación en química: destilación fraccionada

En el ámbito de la química, la rectificación se define como un proceso de separación continua basado en la destilación fraccionada. Este procedimiento es fundamental en la ingeniería química para separar los componentes de una mezcla líquida homogénea, aprovechando las diferencias en sus puntos de ebullición. A diferencia de la destilación simple, la rectificación implica un contacto íntimo entre el vapor ascendente y el líquido descendente dentro de una columna, lo que permite un intercambio de masa y calor más eficiente, resultando en una mayor pureza de los destilados.

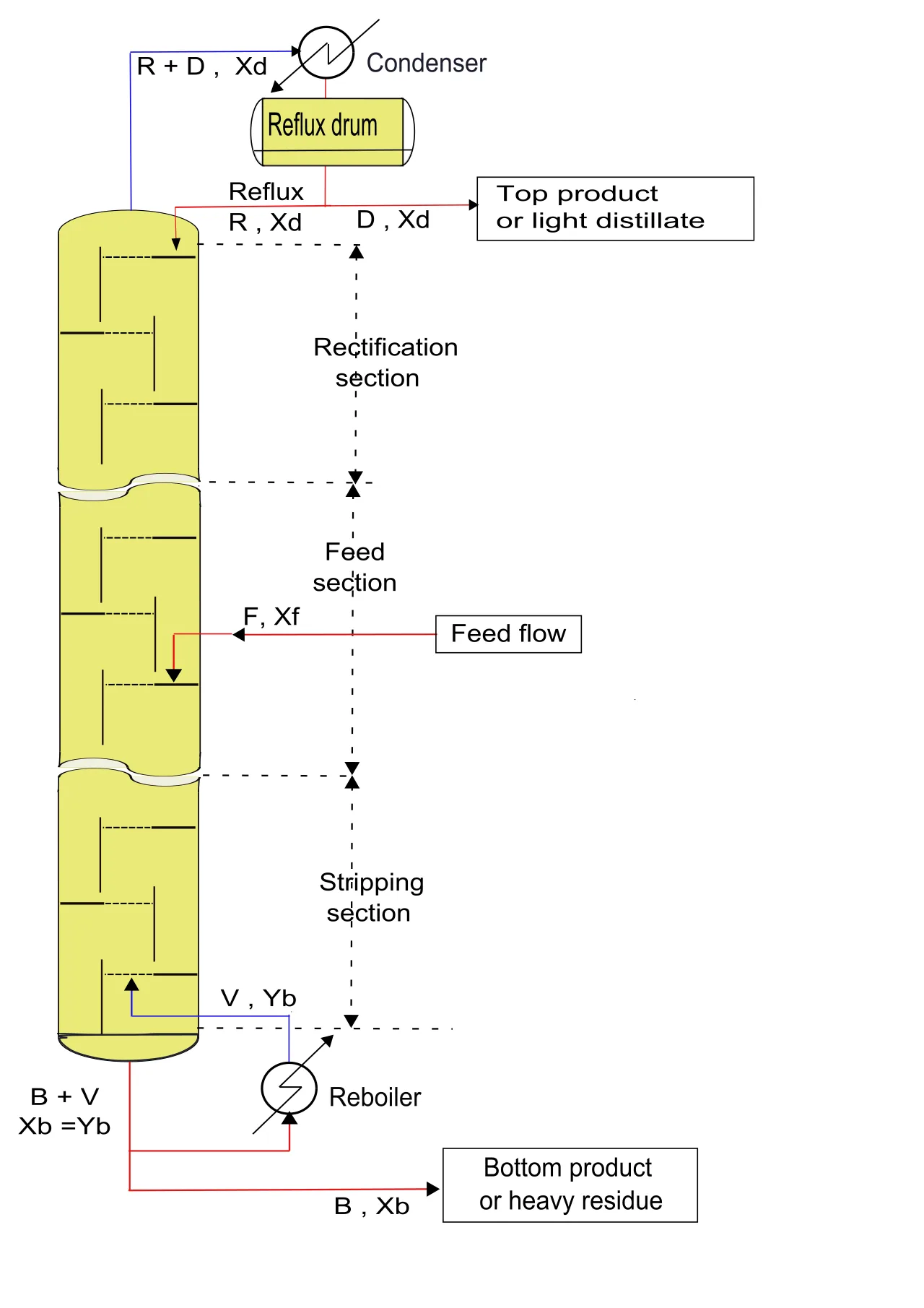

Funcionamiento de la columna de destilación

La unidad central del proceso es la columna de destilación, que puede estar compuesta por platos teóricos o empacados. El funcionamiento se basa en el principio de reflujo: una parte del vapor condensado en la cabeza de la columna se devuelve a la misma, mientras que otra parte se extrae como producto. Este líquido que baja (reflujo) entra en contacto con el vapor que sube desde el caldero o fondo de la columna. En cada etapa de contacto, el vapor se enriquece en el componente más volátil y el líquido se enriquece en el componente menos volátil.

Conceptos fundamentales: Platos teóricos y relación de reflujo

El concepto de "platos teóricos" es una medida de la eficiencia de separación. Un plato teórico es una etapa ideal donde el vapor y el líquido salen en equilibrio termodinámico entre sí. Cuantos más platos teóricos tenga la columna, mayor será la separación alcanzada. La relación de reflujo, definida como la razón entre el caudal de líquido que vuelve a la columna y el caudal de destilado extraído, es un parámetro crítico de operación. Una mayor relación de reflujo generalmente mejora la pureza del producto, aunque incrementa el consumo energético en el caldero.

Bases termodinámicas: Leyes de Raoult y Dalton

La termodinámica de la rectificación se sustenta en las leyes de Raoult y Dalton, especialmente para mezclas ideales. La ley de Raoult establece que la presión parcial de cada componente en la fase de vapor es igual al producto de su fracción molar en la fase líquida por su presión de vapor pura a esa temperatura. La ley de Dalton complementa esto al indicar que la presión total del sistema es la suma de las presiones parciales de todos los componentes. Estas leyes permiten predecir las composiciones de las fases líquida y vapor en equilibrio, fundamentales para el diseño de la columna.

Mezcla Componente más volátil Punto de ebullición (°C) Componente menos volátil Punto de ebullición (°C)
Agua - Etanol Etanol 78.37 Agua 100.00
Benceno - Tolueno Benceno 80.10 Tolueno 110.60

Estas mezclas son ejemplos clásicos en la enseñanza de la rectificación. La separación del agua y el etanol es particularmente interesante debido a la formación de un azeótropo, lo que complica la obtención de una pureza superior al 95% sin técnicas adicionales. El sistema benceno-tolueno se considera casi ideal, siguiendo de cerca las leyes de Raoult y Dalton, lo que lo convierte en un modelo estándar para la validación de equipos de destilación.

Rectificación en electrónica: de CA a CC

En el ámbito de la electrónica, el proceso de rectificación consiste en la conversión de una corriente alterna (CA) en corriente continua (CC). Este fenómeno es fundamental para el funcionamiento de la mayoría de los dispositivos electrónicos, los cuales requieren una tensión constante para operar, mientras que la fuente de alimentación principal suele entregar una señal que varía con el tiempo. La rectificación no es un proceso perfecto; inicialmente, la corriente resultante es pulsante y requiere de componentes adicionales para suavizarse y estabilizarse.

Tipos de rectificadores

Existen tres configuraciones básicas para realizar esta conversión, diferenciándose principalmente por la eficiencia en el uso de la señal de entrada y la complejidad del circuito. El rectificador de media onda es el más sencillo, utilizando un solo diodo para dejar pasar solo la mitad del ciclo de la corriente alterna, descartando la otra mitad. Aunque es eficiente en simplicidad, su eficiencia energética es baja debido a la pérdida de la mitad de la señal.

Para mejorar la eficiencia, se emplean rectificadores de onda completa. Estos aprovechan ambos semiciclos de la corriente alterna. El rectificador de onda completa con punto medio requiere una fuente de alimentación con una toma intermedia (punto medio) y utiliza dos diodos. Por su parte, el rectificador en puente de onda completa utiliza cuatro diodos dispuestos en una configuración específica, lo que permite la conversión sin necesidad de una fuente con toma intermedia, siendo la configuración más común en fuentes de alimentación genéricas.

Tipo de Rectificador Componentes Clave Características de Ondulación y Eficiencia
Media Onda 1 Diodo Alta ondulación; eficiencia baja (descarta el 50% de la señal).
Onda Completa (Punto Medio) 2 Diodos + Fuente con toma intermedia Ondulación media; eficiencia moderada a alta.
Onda Completa (Puente) 4 Diodos Baja ondulación (relativa); alta eficiencia en el uso de la señal.

Componentes complementarios

La señal rectificada rara vez es suficiente por sí sola. Para obtener una corriente continua estable, se utilizan condensadores de filtrado. Estos componentes almacenan carga eléctrica durante los picos de la señal pulsante y la liberan durante los valles, reduciendo significativamente la ondulación. Posteriormente, los reguladores de tensión se encargan de mantener el voltaje de salida constante, independientemente de las variaciones en la corriente de entrada o en la carga conectada. Los diodos, como elementos semiconductores fundamentales, actúan como válvulas unidireccionales que permiten el flujo de electrones en una dirección mientras bloquean el flujo en la opuesta, siendo la pieza central en todo el proceso de rectificación.

Rectificación en mecánica: acabado superficial

Proceso de acabado por abrasión

En el ámbito de la mecánica, la rectificación se define como un proceso de acabado superficial que utiliza la abrasión como mecanismo principal de eliminación de material. A diferencia de otros métodos de conformado, este procedimiento emplea una herramienta de corte no geométrica, conocida comúnmente como piedra abrasiva o disco de rectificado, para lograr tolerancias dimensionales precisas y una calidad superficial superior en piezas metálicas y no metálicas. La eficacia del proceso radica en la acción combinada de múltiples granos abrasivos que actúan como micro-cuchillas, removiendo capas finas de material para alcanzar la geometría deseada.

Tipos de rectificado

La clasificación de los procesos de rectificado depende principalmente de la superficie de la pieza que se trabaja y de la trayectoria del movimiento relativo entre la pieza y la piedra abrasiva. El rectificado exterior se aplica a superficies cilíndricas externas, siendo fundamental en la fabricación de ejes y muñones. Por su parte, el rectificado interior se enfoca en agujeros y cavidades cilíndricas internas, permitiendo alta precisión en orificios de precisión. El rectificado plano trata superficies planas, como caras o superficies de asiento, mientras que el rectificado de perfil se utiliza para formas complejas o curvas, como en el caso de los dientes de engranajes o perfiles especiales.

Componentes de la máquina de rectificar

Una máquina de rectificar estándar consta de varios componentes esenciales que garantizan la precisión del proceso. La mesa soporta la pieza de trabajo y permite su avance longitudinal o transversal según el tipo de rectificado. El husillo, generalmente accionado por un motor eléctrico, sostiene y gira la piedra abrasiva a altas velocidades. La propia piedra abrasiva es el elemento de corte, compuesta por granos duros unidos por un aglutinante, cuya selección depende del material de la pieza y del acabado requerido. La coordinación precisa entre estos componentes permite controlar la profundidad de corte y la velocidad de avance.

Tipo de rectificado Rugosidad superficial típica (Ra)
Rectificado exterior 0.4 – 1.6 µm
Rectificado interior 0.8 – 3.2 µm
Rectificado plano 0.4 – 1.6 µm
Rectificado de perfil 0.8 – 3.2 µm

Los valores de rugosidad superficial (Ra) varían según el tipo de rectificado y las condiciones de operación. El rectificado exterior y plano suelen ofrecer acabados más finos, con valores de Ra entre 0.4 y 1.6 micrómetros, ideales para superficies de contacto y sellado. El rectificado interior y de perfil, al presentar mayor complejidad geométrica, tienden a mostrar valores ligeramente superiores, entre 0.8 y 3.2 micrómetros. Estos rangos permiten seleccionar el proceso adecuado según los requisitos de precisión y acabado superficial de la pieza final.

¿Cómo se diseña una columna de rectificación?

Fundamentos del diseño ingenieril

El diseño de una columna de rectificación, proceso clave en la separación química basada en la destilación fraccionada, requiere un enfoque sistemático que integre balances de masas y equilibrios de fases. Este procedimiento permite determinar la configuración óptima de la columna para lograr la pureza deseada de los componentes separados, asegurando la eficiencia operativa del sistema.

Balance de masas y corrientes

El primer paso consiste en establecer el balance global de masas. Se definen las corrientes de entrada (alimentación, F), salida superior (destilado, D) y salida inferior (residuo, B). El balance total establece que la suma de las salidas debe igualar a la entrada. Asimismo, se realiza el balance de componentes clave para relacionar las fracciones másicas o molares en cada corriente, lo que permite cuantificar las tasas de flujo necesarias para alcanzar las especificaciones de pureza del producto final.

Equilibrio líquido-vapor

La separación depende fundamentalmente del equilibrio entre las fases líquida y vapor. Se utiliza el diagrama de equilibrio líquido-vapor, representado por la curva de equilibrio, que relaciona la composición del vapor con la del líquido a una presión dada. Esta curva, junto con la línea de identidad (diagonal), proporciona la base termodinámica para analizar cómo los componentes se distribuyen entre ambas fases a lo largo de la columna, siendo esencial para determinar la volatilidad relativa de los componentes.

Método gráfico de McCabe-Thiele

Para determinar el número de platos teóricos y la ubicación del plato de alimentación, se emplea el método gráfico de McCabe-Thiele. Este enfoque utiliza el diagrama de equilibrio para trazar las líneas de operación del rectificador y del evaporador, así como la línea de alimentación. El número de platos se cuenta graficamente al alternar entre las líneas de operación y la curva de equilibrio, comenzando desde la composición del destilado hasta alcanzar la del residuo. La intersección de las líneas de operación indica la posición óptima del plato de alimentación, minimizando el número total de platos requeridos para la separación eficiente.

¿Qué diferencia a los distintos tipos de rectificadores electrónicos?

Los circuitos de rectificación se clasifican según su topología y el número de semiciclos de la corriente alterna (CA) que aprovechan, lo que determina su eficiencia y complejidad. La comparación entre las configuraciones básicas, como el rectificador de medio y completo, revela diferencias críticas en el rendimiento eléctrico y los requisitos de los componentes.

Rectificación de medio ciclo

El rectificador de medio ciclo es la forma más simple, utilizando un solo diodo. Su principal desventaja es la baja eficiencia, ya que descarta la mitad de la señal de entrada. La frecuencia de ondulación de salida es igual a la frecuencia de la red eléctrica, lo que resulta en una corriente continua (CC) menos estable. Además, el factor de utilización del transformador es bajo debido a la componente continua que magnetiza el núcleo, y la tensión de pico de salida es ligeramente inferior a la tensión de pico de entrada por la caída de tensión del diodo.

Rectificación de ciclo completo

Los rectificadores de ciclo completo, como el de puente o el de centro tapado, ofrecen un rendimiento superior. La frecuencia de ondulación se duplica respecto a la frecuencia de entrada, facilitando el filtrado. El factor de utilización del transformador es mayor, especialmente en la configuración de puente, donde se aprovechan ambos semiciclos sin componente continua significativa en el primario. La tensión de pico de salida es más alta y estable, aunque en el puente se pierden dos caídas de diodo.

Selección de diodos: PIV y corriente directa

La selección adecuada de diodos depende del tipo de circuito. En un rectificador de puente, cada diodo debe soportar una tensión inversa máxima (PIV) igual a la tensión de pico de salida, mientras que en un rectificador de centro tapado, el PIV requerido es el doble de la tensión de pico de salida por rama. La corriente directa media que atraviesa cada diodo también varía: en el medio ciclo, el diodo lleva toda la corriente de carga; en el ciclo completo, la corriente se reparte entre dos diodos por semiciclo, reduciendo la carga individual. Estos factores determinan la eficiencia térmica y la vida útil del circuito.

Ejercicios resueltos

Ejercicio 1: Número de platos teóricos (McCabe-Thiele)

Se desea separar una mezcla binaria de agua-etanol en una columna de rectificación. Este proceso de separación basado en la destilación fraccionada requiere determinar la eficiencia de la columna mediante el método gráfico de McCabe-Thiele. El ejercicio implica trazar las líneas de operación del rectificador y del evaporador sobre el diagrama de equilibrio líquido-vapor. La intersección de estas líneas con la curva de equilibrio define los "platos teóricos" necesarios para alcanzar la pureza deseada en el destilado y en el residuo. El cálculo requiere conocer la relación de reflujo y la composición inicial de la mezcla alimentada. Cada paso en la escalera gráfica representa un equilibrio termodinámico entre las fases líquida y vapor, permitiendo cuantificar la eficiencia de la separación sin necesidad de datos cinéticos detallados.

Ejercicio 2: Tensión de salida de un rectificador

En electrónica, rectificar es convertir una corriente alterna (CA) en corriente continua (CC). Para calcular la tensión de salida media de un rectificador de onda completa con puente de diodos, se parte de la tensión de entrada senoidal. La tensión media en la carga se obtiene integrando la media del valor absoluto de la onda senoidal durante un ciclo completo. Si se desprecia la caída de tensión directa en los diodos, la tensión media de salida es aproximadamente el doble del valor medio de media onda. Este cálculo es fundamental para dimensionar los condensadores de filtrado y estabilizadores posteriores en fuentes de alimentación, asegurando que la corriente continua resultante mantenga la estabilidad requerida por los componentes electrónicos conectados.

Ejercicio 3: Velocidad de giro en rectificado mecánico

Para seleccionar la velocidad de giro adecuada para una piedra de rectificado sobre acero inoxidable, se debe considerar la velocidad lineal superficial de la piedra, expresada en metros por segundo o pies por minuto. La velocidad depende del diámetro de la piedra y de la velocidad angular del eje motor. Una velocidad incorrecta puede provocar el sobrecalentamiento de la pieza, alterando las propiedades mecánicas del acero inoxidable, o la ruptura de la piedra por tensión centrífuga. El ejercicio consiste en calcular las revoluciones por minuto (RPM) necesarias para mantener la velocidad lineal óptima recomendada por el fabricante, garantizando un acabado superficial preciso y una vida útil adecuada de la herramienta de corte.

Aplicaciones industriales y ejemplos prácticos

El concepto de rectificación posee aplicaciones industriales críticas en tres disciplinas distintas, donde el término denota procesos de separación, conversión energética y acabado mecánico. Estas aplicaciones son fundamentales para la producción de materias primas, la eficiencia energética y la precisión en la ingeniería de manufactura.

Rectificación en la industria química y petrolera

En el ámbito químico, la rectificación se aplica mediante la destilación fraccionada para separar mezclas de líquidos volátiles. Una aplicación industrial masiva es la producción de alcohol etílico, donde la rectificación permite alcanzar grados de pureza superiores a los obtenidos en una destilación simple, esencial para la industria farmacéutica y de bebidas. Asimismo, en la refinación del petróleo, la torre de rectificación es el corazón de la planta. Este proceso separa el crudo en fracciones según su punto de ebullición, obteniendo productos clave como la gasolina, el keroseno y el gasóleo. La eficiencia de esta rectificación determina el rendimiento económico del refinería.

Rectificación en electrónica y fuentes de alimentación

Esta transformación es vital en las fuentes de alimentación de los ordenadores, donde la CA de la red eléctrica se rectifica y filtra para alimentar los componentes internos que requieren una tensión estable en CC. Igualmente, los cargadores de baterías utilizan rectificadores, a menudo basados en diodos o tiristores, para transformar la corriente de la red en una corriente continua adecuada para cargar las celdas electroquímicas. Sin este proceso de rectificación, la integración de dispositivos electrónicos en la red eléctrica sería ineficiente o incluso obsoleta.

Rectificación en mecánica de precisión

En la ingeniería mecánica, rectificar se refiere al acabado superficial de piezas mediante abrasión. Este proceso es esencial en la fabricación de ejes de motores, donde la precisión dimensional y el acabado superficial son críticos para reducir la fricción y el desgaste. Del mismo modo, las válvulas de los motores de combustión interna requieren rectificado para asegurar un sellado hermético y un funcionamiento suave a altas revoluciones. La rectificadora utiliza una piedra de afilar giratoria a alta velocidad para remover pequeñas cantidades de material, logrando tolerancias que otros métodos de mecanizado, como el torneado o el fresado, a menudo no pueden alcanzar con la misma precisión.

Preguntas frecuentes

¿Qué es la rectificación en química?

En química, la rectificación es sinónimo de destilación fraccionada continua. Es un proceso de separación que utiliza una columna de platos o bandejas para separar componentes de una mezcla líquida basándose en sus diferentes volatilidades o puntos de ebullición, permitiendo obtener un destilado más puro que en una destilación simple.

¿Cómo funciona un rectificador electrónico?

Un rectificador electrónico convierte la corriente alterna (CA) en corriente continua (CC) utilizando componentes no lineales, típicamente diodos. Estos componentes permiten el paso de la corriente en una dirección y la bloquean en la otra, "enderezando" la onda sinusoidal de entrada para que la salida tenga una polaridad constante, esencial para alimentar circuitos electrónicos.

¿Qué es el proceso de rectificado en mecánica?

En mecánica, el rectificado es un proceso de acabado superficial que utiliza una rueda abrasiva giratoria a alta velocidad para eliminar pequeñas cantidades de material de una pieza de trabajo. Se emplea para lograr altas precisiones dimensionales, excelentes acabados superficiales y formas geométricas complejas en metales y otros materiales duros.

¿Cuál es la diferencia entre rectificación y destilación simple?

La destilación simple es adecuada para separar líquidos con grandes diferencias en sus puntos de ebullición o para separar un sólido disuelto en un líquido. La rectificación (destilación fraccionada) es más eficiente y se utiliza cuando los puntos de ebullición son cercanos, ya que implica múltiples etapas de vaporización y condensación dentro de una columna, logrando una mayor pureza en los componentes separados.

¿Por qué es importante la rectificación en la industria petrolera?

La rectificación es fundamental en las refinerías de petróleo para separar la mezcla compleja de hidrocarburos en fracciones útiles como el gas licuado, la nafta, el queroseno, el gasóleo y el fuel oil. Sin este proceso continuo y eficiente, sería difícil obtener los combustibles y materias primas específicas que la industria necesita.

Resumen

El término "rectificar" abarca múltiples disciplinas técnicas, unificadas por la idea de corrección y optimización. En química, la rectificación o destilación fraccionada es clave para la separación de mezclas líquidas, especialmente en la industria petrolera y alimentaria. En electrónica, los rectificadores son dispositivos esenciales que transforman la corriente alterna en continua, permitiendo el funcionamiento de la mayoría de los aparatos modernos. En mecánica, el rectificado es un proceso de acabado de precisión que utiliza abrasivos para lograr superficies y dimensiones exactas. Comprender estos procesos es fundamental para el estudio de la ingeniería y la tecnología.
