Oxímetro es un dispositivo analítico diseñado para cuantificar la concentración de oxígeno, siendo fundamental en campos tan diversos como la medicina, la oceanografía y la biología. Su desarrollo histórico está marcado por la invención del electrodo de Clark, que estableció los principios electroquímicos que aún rigen la medición de oxígeno disuelto en diversas matrices líquidas y gaseosas.
La importancia de este instrumento radica en su capacidad para proporcionar datos precisos sobre la disponibilidad de oxígeno, un parámetro crítico para la supervivencia celular, la eficiencia de procesos industriales y el equilibrio de ecosistemas acuáticos. Comprender su estructura, funcionamiento y las reacciones químicas subyacentes permite una interpretación correcta de las mediciones en contextos aplicados.
Definición y concepto
El oxímetro se define como un instrumento de medición diseñado específicamente para determinar la concentración de oxígeno disuelto en diversas disoluciones acuosas. Su utilidad abarca un amplio espectro de muestras, incluyendo aguas naturales, aguas residuales y sangre, lo que lo convierte en una herramienta fundamental en campos que van desde la ingeniería ambiental hasta la bioquímica clínica. El dispositivo no mide el oxígeno de forma directa mediante contacto físico inmediato, sino que a través de un mecanismo electroquímico que permite cuantificar la presencia de esta molécula en el medio líquido analizado.
Principio de funcionamiento y estructura del sensor

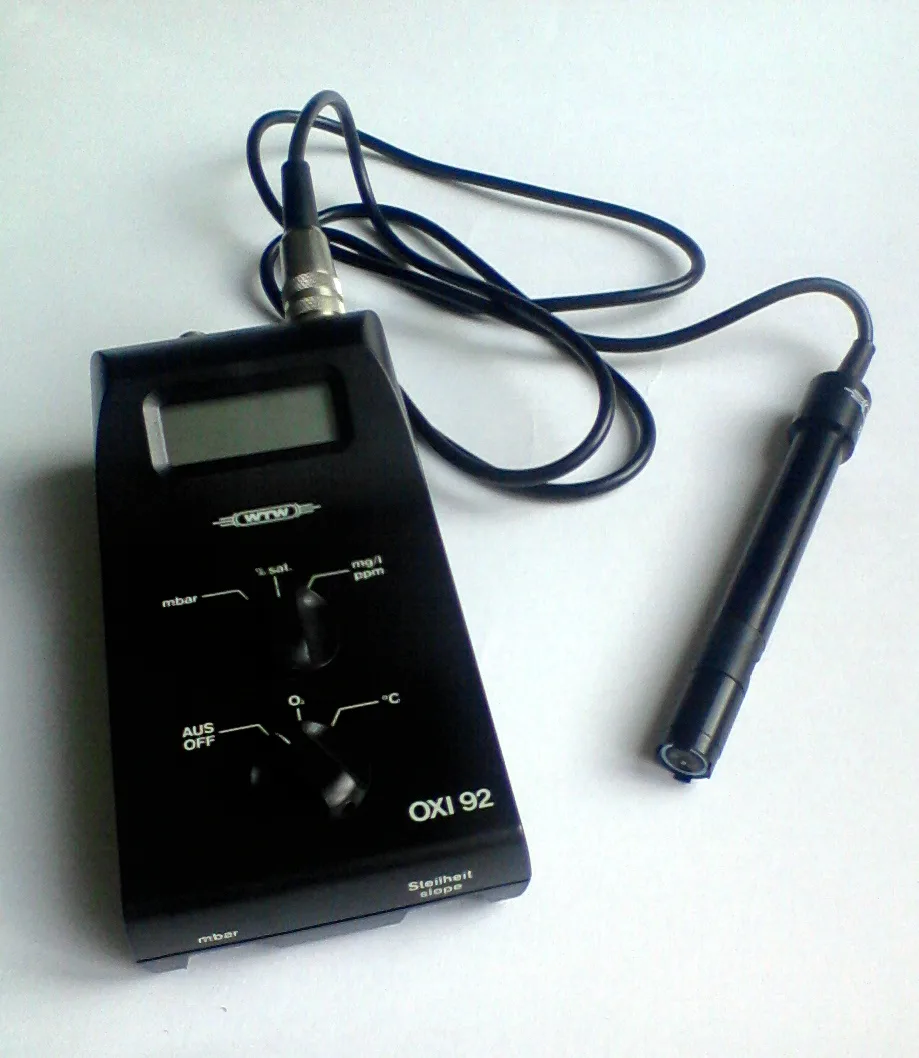

La operación del oxímetro se basa en un sistema que consta de un dispositivo de medida y un sensor de oxígeno especializado. En los modelos más comunes, este sensor está compuesto por dos electrodos principales: un ánodo, que actúa como electrodo de referencia, y un cátodo, que funciona como el electrodo de trabajo. Estos componentes se encuentran situados en el interior de un cilindro vacío que contiene una disolución electrolítica de cloruro de potasio (KCl). Esta configuración permite que se establezca un circuito eléctrico cerrado cuando el oxígeno penetra en el sensor.
El cilindro que alberga los electrodos y el electrolito se cierra por la parte inferior mediante una fina membrana de teflón u otro polímero permeable al oxígeno. Esta membrana es crucial porque permite el paso selectivo de las moléculas de oxígeno desde la disolución acuosa hacia el interior del sensor, mientras que excluye otras partículas o iones que podrían interferir con la lectura. El oxígeno que atraviesa la membrana se disuelve en el electrolito de cloruro de potasio, donde se produce la reacción electroquímica esencial para la medición.
El electrodo de Clark
El electrodo de trabajo utilizado en estos dispositivos se denomina electrodo de Clark en honor a su diseñador, el bioquímico norteamericano Leland C. Clark Jr. (1918–2005). Este diseño revolucionó la forma en que se mide el oxígeno disuelto al combinar la simplicidad mecánica con la precisión electroquímica. La reacción que tiene lugar en el sensor implica la reducción del oxígeno (O2) a agua (H2O) en el cátodo y la oxidación de la plata (Ag) a cloruro de plata (AgCl) en el ánodo. Este proceso genera una corriente eléctrica proporcional a la concentración de oxígeno presente en la muestra, permitiendo así una cuantificación precisa y fiable del parámetro analizado.
Estructura y componentes del sensor
La arquitectura física del sensor de oxígeno es fundamental para la precisión de las mediciones en disoluciones acuosas. Este componente no es una unidad monolítica, sino un sistema integrado que combina elementos electroquímicos y de contención para facilitar la difusión del oxígeno. La estructura básica se compone de un dispositivo de medida externo y el propio sensor, diseñado para aislar los electrodos del medio líquido mientras permite el paso selectivo del gas disuelto.
Composición del electrodo de Clark
El corazón del sistema es lo que se denomina electrodo de Clark, un diseño pionero desarrollado por el bioquímico estadounidense Leland C. Clark Jr. (1918–2005). Esta configuración permite transformar la concentración de oxígeno molecular en una señal eléctrica medible mediante una reacción redox controlada. La integridad de esta medición depende de la disposición precisa de los materiales conductores y la barrera semipermeable que los protege.
Los componentes internos están alojados en un cilindro vacío que actúa como cámara de reacción. Dentro de esta cámara se sitúan dos elementos conductores esenciales: un ánodo, que funciona como electrodo de referencia, y un cátodo, que actúa como electrodo de trabajo. Según las especificaciones técnicas del dispositivo, el ánodo está compuesto típicamente de plata, mientras que el cátodo puede fabricarse en oro o en platino, dependiendo de la versión específica del sensor y las condiciones de uso.
Estos electrodos sumergen en una disolución electrolítica de cloruro de potasio (KCl). Este electrolito es crucial para mantener la conductividad iónica entre el ánodo y el cátodo, cerrando el circuito eléctrico necesario para la generación de la corriente proporcional a la concentración de oxígeno. La estabilidad de esta solución es vital para la calibración y la vida útil del sensor.
| Componente | Material / Composición | Función |
|---|---|---|
| Cuerpo del sensor | Cilindro vacío | Contención de los electrodos y el electrolito |
| Ánodo (Electrodo de referencia) | Plata (Ag) | Origen de la reacción de oxidación |
| Cátodo (Electrodo de trabajo) | Oro (Au) o Platino (Pt) | Sitio de la reacción de reducción del oxígeno |
| Electrolito | Cloruro de potasio (KCl) | Conductividad iónica entre electrodos |
| Membrana | Teflón u otro polímero | Barrera semipermeable al oxígeno |
El cierre inferior del cilindro se realiza mediante una fina membrana de teflón o de otro polímero con propiedades similares. Esta membrana es crítica porque debe ser permeable al oxígeno, permitiendo que las moléculas de O2 difundan desde la disolución acuosa (sangre, agua natural o residual) hacia el interior del sensor. Al mismo tiempo, la membrana protege los electrodos y el electrolito de la contaminación directa por partículas en suspensión o proteínas presentes en la muestra, asegurando la estabilidad de la señal eléctrica generada por la reducción de O2 a H2O y la oxidación de Ag a AgCl.
Historia: el electrodo de Clark
El desarrollo tecnológico de los dispositivos de medición de oxígeno disuelto está íntimamente ligado a la figura del bioquímico norteamericano Leland C. Clark Jr. Su trabajo sentó las bases de lo que hoy se conoce como el electrodo de Clark, un componente fundamental en los oxímetros modernos utilizados para determinar la concentración de oxígeno en disoluciones acuosas de diverso origen, incluyendo aguas naturales, residuales y sangre.
El legado de Leland C. Clark Jr.
Leland C. Clark Jr. (1918–2005) fue el diseñador del electrodo de trabajo que lleva su nombre. Su contribución fue decisiva para estandarizar la medición electroquímica del oxígeno. El diseño propuesto por Clark permite que el sensor funcione con precisión en medios líquidos complejos, lo que ha hecho de su invención una herramienta esencial en campos tan dispares como la bioquímica, la ingeniería sanitaria y la medicina clínica.
El reconocimiento de su autoría se mantiene vigente en la nomenclatura técnica actual. Cuando se describe un oxímetro común, se hace referencia explícita al "electrodo de Clark" para identificar el electrodo de trabajo dentro del sensor. Este reconocimiento no es solo honorífico, sino funcional, ya que el diseño específico de Clark optimiza la interacción entre el oxígeno disuelto y los componentes electroquímicos del sensor.
Relación entre el inventor y el principio de funcionamiento
El diseño de Clark no es arbitrario; responde a necesidades técnicas específicas para la medición precisa. El sensor que él ayudó a definir consta de un ánodo de plata y un cátodo de oro o platino. Esta configuración es crítica para el correcto funcionamiento del aparato.
Un elemento clave del diseño de Clark es el uso de una membrana fina, típicamente de teflón u otro polímero permeable al oxígeno, que cierra el cilindro por la parte inferior. Esta membrana permite que el oxígeno de la disolución acuosa llegue a los electrodos sin saturar inmediatamente el electrolito, facilitando una lectura estable y continua. La reacción química que ocurre en este entorno implica la reducción de O2 a H2O y la oxidación de Ag a AgCl, procesos que generan una señal eléctrica proporcional a la concentración de oxígeno.
La vida y obra de Leland C. Clark Jr. (1918–2005) representan, por tanto, un hito en la historia de la instrumentación científica. Su diseño permitió pasar de mediciones aproximadas a determinaciones precisas y confiables del oxígeno disuelto. El hecho de que el electrodo de trabajo siga denominándose "electrodo de Clark" en los manuales técnicos y en la literatura científica actual es testimonio de la solidez y la utilidad duradera de su invención. Este legado técnico sigue siendo la base sobre la que se construyen las mediciones de oxígeno en disoluciones acuosas en la actualidad.
Principio de funcionamiento electroquímico
El funcionamiento del oxímetro basado en el electrodo de Clark se fundamenta en un proceso electroquímico preciso que permite cuantificar la concentración de oxígeno disuelto en medios acuosos. Este dispositivo no mide directamente el gas, sino la corriente eléctrica generada por la reducción del oxígeno a través de una serie de etapas físicas y químicas interconectadas. La precisión de la medición depende de la integridad de los componentes internos, incluyendo la membrana selectiva, el electrolito y los electrodos metálicos.
Permeabilidad y difusión del oxígeno
El primer paso del proceso implica la difusión del oxígeno desde la disolución acuosa hacia el interior del sensor. El cilindro que aloja los componentes eléctricos está cerrado por una fina membrana de teflón u otro polímero permeable. Esta barrera permite que las moléculas de oxígeno pasen al interior del electrodo mientras mantiene en gran parte a los iones y partículas de la muestra, evitando la contaminación del electrolito. La tasa de difusión a través de la membrana es proporcional a la presión parcial del oxígeno en la disolución, lo que establece la relación directa entre la concentración externa y la cantidad de gas que alcanza los electrodos.
Reacciones redox en los electrodos
Una vez que el oxígeno alcanza el interior del cilindro, entra en contacto con la disolución electrolítica de cloruro de potasio (KCl) y los dos electrodos. El sistema opera mediante una reacción de reducción-oxidación (redox). En el cátodo, que actúa como el electrodo de trabajo y está compuesto por oro o platino, el oxígeno se reduce a agua. Esta reacción consume electrones del circuito eléctrico. Simultáneamente, en el ánodo, que funciona como electrodo de referencia y está hecho de plata, ocurre la oxidación de la plata a cloruro de plata (AgCl). La reacción global implica la transformación del oxígeno molecular y la plata metálica en agua y cloruro de plata, generando un flujo de electrones medible.
Relación entre corriente y concentración
La corriente eléctrica generada por estas reacciones es directamente proporcional a la concentración de oxígeno disuelto en la muestra. A mayor concentración de oxígeno, mayor es la tasa de reducción en el cátodo y, por consiguiente, mayor es la corriente que fluye entre el ánodo de plata y el cátodo de oro o platino. El dispositivo de medida del oxímetro captura esta señal eléctrica y la traduce en una lectura cuantitativa. Este principio, diseñado por Leland C. Clark Jr., permite determinar con precisión los niveles de oxígeno en diversas disoluciones acuosas, desde aguas naturales y residuales hasta muestras biológicas como la sangre, siempre que se mantenga la estabilidad del electrolito y la permeabilidad de la membrana.
¿Qué reacciones químicas ocurren en el oxímetro?
El funcionamiento del electrodo de Clark se fundamenta en procesos electroquímicos precisos que permiten cuantificar la concentración de oxígeno disuelto. La medición no es un fenómeno pasivo, sino que implica la transferencia de electrones a través de una cadena de reacciones redox que ocurren en la interfaz entre los electrodos y el electrolito. Para comprender la señal eléctrica generada por el aparato, es necesario desglosar las transformaciones químicas específicas que tienen lugar en el cátodo y en el ánodo.
Reducción en el cátodo
En el electrodo de trabajo, que actúa como cátodo, se produce la reducción del oxígeno molecular. El oxígeno (O2) que ha atravesado la membrana de teflón llega al cátodo, que suele estar fabricado en oro o platino. En presencia de iones hidrógeno (H+) y electrones (e-), el oxígeno se transforma en agua. La ecuación química que describe este proceso indica que una molécula de oxígeno reacciona con cuatro iones hidrógeno y cuatro electrones para formar dos moléculas de agua (H2O). Esta reacción de reducción es la fuente principal de la corriente eléctrica medida, ya que el flujo de electrones hacia el cátodo es directamente proporcional a la cantidad de oxígeno que llega a la superficie del electrodo a través de la membrana.
Oxidación en el ánodo
Para mantener el equilibrio eléctrico del circuito, debe ocurrir una reacción complementaria en el electrodo de referencia, que funciona como ánodo. Este electrodo está compuesto típicamente de plata (Ag). En el interior del cilindro del sensor, la plata entra en contacto con el electrolito, que es una disolución de cloruro de potasio (KCl). La reacción implica la oxidación de la plata sólida, que libera electrones y reacciona con los iones cloruro (Cl-) presentes en el electrolito. Como resultado de esta oxidación, se forma cloruro de plata (AgCl) en estado sólido, que suele depositarse sobre la superficie del ánodo. La liberación de un electrón por cada átomo de plata oxidada cierra el circuito eléctrico iniciado por la reducción del oxígeno en el cátodo.
Integración de las reacciones
La combinación de la reducción del O2 a H2O en el cátodo y la oxidación de Ag a AgCl en el ánodo genera una diferencia de potencial estable. Esta señal eléctrica es lo que el dispositivo de medida del oxímetro interpreta y convierte en una lectura de concentración. La precisión de la medición depende de que estas reacciones ocurran de manera continua y controlada, lo cual se logra gracias a la permeabilidad selectiva de la membrana de teflón y la estabilidad del electrolito de cloruro de potasio. Sin estas transformaciones químicas específicas, el electrodo de Clark no podría traducir la presencia física del oxígeno en una señal cuantificable.
Aplicaciones en oceanografía y biología
La determinación precisa de la concentración de oxígeno en disoluciones acuosas constituye una variable crítica en diversas disciplinas científicas, particularmente en la oceanografía y la biología. El oxímetro, al permitir medir esta concentración en medios como aguas naturales y sangre, facilita el análisis de procesos fisiológicos y ambientales fundamentales. La capacidad del dispositivo para cuantificar el oxígeno disuelto permite a los investigadores evaluar la salud de los ecosistemas acuáticos y comprender las dinámicas metabólicas en organismos vivos, utilizando el principio electroquímico basado en el electrodo de Clark.
Importancia en estudios oceanográficos
En el ámbito de la oceanografía, la medición del oxígeno disuelto es esencial para caracterizar la calidad del agua y la estratificación de las masas de agua. Las aguas naturales presentan variaciones significativas en la concentración de oxígeno dependiendo de factores como la temperatura, la salinidad y la circulación oceánica. El uso de oxímetros con sensores de membrana de teflón permite obtener lecturas precisas en estas condiciones, ya que la membrana regula la difusión del oxígeno hacia el electrolito de cloruro de potasio, donde ocurren las reacciones de reducción y oxidación. Estos datos son fundamentales para entender la capacidad de los cuerpos de agua para sostener la vida marina y para monitorear fenómenos como la hipoxia en zonas costeras y profundas.
Aplicaciones en biología y metabolismo
En biología, la determinación de oxígeno es crucial para el estudio de las tasas de fotosíntesis y los procesos metabólicos. En estudios de fotosíntesis, el oxímetro mide la producción de oxígeno molecular como producto directo de la fijación del dióxido de carbono en organismos fotosintéticos, como algas y plantas acuáticas. Esta medición permite cuantificar la eficiencia fotosintética bajo diferentes condiciones ambientales, como la intensidad lumínica y la concentración de nutrientes. Asimismo, en el análisis del metabolismo, la tasa de consumo de oxígeno refleja la actividad respiratoria de los organismos, proporcionando insights sobre su estado fisiológico y su adaptación al entorno. La precisión del electrodo de Clark, con su ánodo de plata y cátodo de oro o platino, asegura que estas mediciones sean confiables para investigaciones detalladas en bioquímica y fisiología.
¿Cómo se interpreta la medida de oxígeno disuelto?
La interpretación de la medida realizada por un oxímetro se basa en la relación directa entre la intensidad de la corriente eléctrica generada en el sensor y la concentración de oxígeno presente en la disolución acuosa. El principio fundamental reside en que la corriente medida es proporcional a la tasa a la que las moléculas de oxígeno difunden a través de la membrana del electrodo de Clark hacia el interior del sensor. Esta difusión crea un gradiente de concentración entre el medio externo (agua natural, residual o sangre) y la disolución electrolítica interna de cloruro de potasio (KCl). La fina membrana de teflón actúa como filtro selectivo, permitiendo el paso de las moléculas de O2 mientras excluye otras partículas e iones, lo que garantiza la especificidad de la lectura.
Transformación de la señal eléctrica
Dentro del cilindro del sensor, el oxígeno que ha atravesado la membrana sufre una reducción en el cátodo (electrodo de trabajo de oro o platino), transformándose en agua (H2O). Estas reacciones electroquímicas generan un flujo de electrones, es decir, una corriente eléctrica. El dispositivo de medida captura esta intensidad de corriente y la transforma en una lectura cuantitativa. La magnitud de la corriente es directamente proporcional a la cantidad de oxígeno reducido por unidad de tiempo. Por lo tanto, una mayor concentración de oxígeno en la disolución externa resulta en una mayor corriente medida.
Unidades de medida: concentración y saturación
Los datos obtenidos se expresan comúnmente en dos unidades principales: concentración absoluta y porcentaje de saturación. La concentración absoluta indica la masa de oxígeno disuelto por unidad de volumen, típicamente expresada en miligramos por litro (mg/L) o partes por millón (ppm). Esta unidad es crucial para evaluar la calidad de aguas naturales y residuales, donde la cantidad exacta de O2 determina la capacidad del cuerpo de agua para sostener la vida acuática o para procesos de oxidación biológica.
El porcentaje de saturación, por su parte, compara la concentración medida con la concentración máxima teórica de oxígeno que el agua podría contener a una temperatura y presión dadas. Este valor es particularmente útil en aplicaciones fisiológicas, como en la sangre, donde se evalúa la eficiencia del intercambio gaseoso. La interpretación correcta requiere considerar factores ambientales como la temperatura, ya que la solubilidad del oxígeno disminuye a medida que la temperatura del medio acuoso aumenta, afectando directamente el gradiente de difusión a través de la membrana de teflón y, consecuentemente, la intensidad de la corriente registrada por el electrodo de Clark.
Preguntas frecuentes
¿Qué es un oxímetro y para qué sirve?
Un oxímetro es un instrumento que mide la concentración de oxígeno. Se utiliza para evaluar niveles de oxígeno en sangre en medicina, en aguas naturales y tratadas en oceanografía, y en cultivos biológicos para optimizar el metabolismo celular.
¿Qué es el electrodo de Clark?
Es el tipo de sensor electroquímico más común para medir oxígeno disuelto. Fue inventado por Louis Neil Clark y funciona mediante la reducción del oxígeno a través de una membrana permeable, generando una corriente eléctrica proporcional a la concentración de oxígeno.
¿Cómo funciona el principio electroquímico del oxímetro?
El oxígeno difunde a través de una membrana semipermeable hacia un cátodo, donde se reduce, mientras que un ánodo se oxida. Este flujo de electrones genera una corriente eléctrica que el dispositivo convierte en una lectura de concentración de oxígeno.
¿Qué reacciones químicas ocurren en el sensor?
En el cátodo, el oxígeno se reduce típicamente a hidróxido o agua, dependiendo del electrolito. En el ánodo, el material del electrodo (como plata o estaño) se oxida. Estas reacciones redox generan la señal eléctrica medida.
¿Cómo se interpreta la medida de oxígeno disuelto?
La medida se interpreta comparando la lectura con los valores esperados para la matriz específica. En oceanografía, se considera la temperatura y la salinidad; en biología, se evalúa si el nivel es suficiente para el metabolismo de los organismos o células estudiadas.
Resumen
El oxímetro es una herramienta esencial para la medición de oxígeno, con aplicaciones críticas en medicina, oceanografía y biología. Su funcionamiento se basa en principios electroquímicos, destacando el electrodo de Clark, que utiliza reacciones de reducción y oxidación para generar una señal proporcional a la concentración de oxígeno. La interpretación correcta de estas mediciones requiere considerar factores ambientales y biológicos específicos de cada aplicación.
