El microscopio electrónico de barrido (MEB) es un instrumento de alta resolución que utiliza un haz de electrones para explorar la superficie de las muestras, ofreciendo una profundidad de campo y una resolución significativamente superiores a las del microscopio óptico tradicional.
Este dispositivo permite obtener imágenes tridimensionales detalladas de la topografía de la muestra, siendo una herramienta fundamental en campos tan diversos como la biología celular, la ciencia de materiales y la nanotecnología.
A diferencia del microscopio electrónico de transmisión, que proyecta electrones a través de la muestra, el MEB barre la superficie punto por punto, detectando señales emitidas por la interacción del haz con la materia para construir la imagen final.
Definición y concepto
El microscopio electrónico de barrido (MEB) se define como un instrumento óptico avanzado perteneciente a la familia de los microscopios electrónicos, diseñado específicamente para generar imágenes de alta resolución de la superficie de una muestra. A diferencia de los microscopios ópticos tradicionales que utilizan fotones de luz visible, el MEB emplea un haz de electrones como fuente de iluminación primaria. Esta sustitución fundamental permite superar las limitaciones de difracción de la luz, logrando un aumento y una profundidad de campo superiores a los observados en la microscopía convencional.
Principios físicos de funcionamiento
El funcionamiento del MEB se basa en las interacciones entre el haz de electrones incidentes y la materia que constituye la muestra. Cuando el haz de electrones barre la superficie de la muestra, ocurren diversas interacciones electrón-materia que generan señales secundarias. Estas señales, que pueden incluir electrones secundarios, electrones retrodispersados y fotones de rayos X, son captadas por detectores específicos y convertidas en una imagen topográfica o composicional. La resolución de la imagen depende críticamente del tamaño del haz de electrones y de la naturaleza de las interacciones en la superficie de la muestra.
Resolución y capacidad de imagen
Una de las características técnicas más relevantes del MEB es su capacidad para resolver detalles a escala nanométrica. Según los datos verificados, la resolución habitual de este instrumento oscila entre 3 y 20 nanómetros, dependiendo del modelo específico, de la energía del haz y de las condiciones de la muestra. Este rango de resolución permite visualizar estructuras superficiales con un nivel de detalle que supera ampliamente al del microscopio óptico, facilitando el estudio de la morfología superficial en campos como la biología, la ciencia de materiales y la nanotecnología.
La formación de la imagen en el MEB es un proceso secuencial donde el haz de electrones se mueve de manera sistemática sobre la superficie de la muestra. Cada punto de interacción genera una señal que es procesada electrónicamente para construir la imagen final píxel por píxel. Esta metodología de barrido permite obtener información no solo sobre la topografía superficial, sino también sobre la composición química y las propiedades electrónicas de la muestra analizada.
¿Cómo funciona el microscopio electrónico de barrido?
El microscopio electrónico de barrido (MEB) opera bajo el principio de interacción electrón-materia. A diferencia de la luz visible, utiliza un haz de electrones acelerados para explorar la superficie de una muestra. Este proceso genera diversas señales que permiten construir una imagen de alta resolución.
Aceleración del haz electrónico
El funcionamiento inicia con la generación de electrones en una fuente, típicamente una lámina de tungsteno o una punta de campo. Estos electrones son acelerados mediante una diferencia de potencial eléctrico que oscila entre 50 y 30 000 voltios. Esta aceleración confiere a los electrones una energía cinética suficiente para penetrar ligeramente en la muestra y excitar sus átomos. La longitud de onda de De Broglie de los electrones, dada por la fórmula λ=h/(mv), es significativamente menor que la de la luz visible, lo que explica la mayor resolución del instrumento.
Interacción y detección
Cuando el haz de electrones incide sobre la muestra, se producen múltiples interacciones. Una de las señales más importantes es la emisión de electrones secundarios, que son electrones de baja energía arrancados de los átomos de la superficie. Estos electrones son capturados por el detector, a menudo el tipo Everhart-Thornley, que convierte la señal eléctrica en una imagen luminosa. La resolución resultante, que puede alcanzar entre 3 y 20 nanómetros, depende de la calidad del haz y de la estabilidad de la muestra.
| Voltaje del haz | Efecto en la muestra | Región de interacción |
|---|---|---|
| Bajo (50-100 V) | Mayor sensibilidad superficial, menor penetración | Capa superior de la muestra |
| Alto (10 000-30 000 V) | Mayor penetración, mayor profundidad de campo | Volumen más extenso de la muestra |
La selección del voltaje adecuado es crucial para optimizar la relación señal-ruido y la resolución espacial según las características específicas de cada muestra analizada.
Historia del desarrollo tecnológico
El desarrollo del microscopio electrónico de barrido (MEB) se enmarca dentro de la evolución más amplia de la microscopía electrónica, una tecnología que surgió para superar las limitaciones de resolución de la luz visible. Los cimientos teóricos y prácticos se sentaron en la década de 1920 y 1930, con contribuciones fundamentales de diversos físicos europeos que exploraron las propiedades de los haces de electrones.
Antecedentes y primeros prototipos
En 1926, Hans Busch realizó trabajos pioneros sobre la lente electrónica, demostrando que un campo magnético podría enfocar un haz de electrones de manera análoga a como una lente de vidrio enfoca la luz. Este principio fue esencial para la posterior formación de imágenes. Posteriormente, en 1932, Max Knoll y Ernst Ruska desarrollaron el primer microscopio electrónico de transmisión, estableciendo la viabilidad del uso de electrones como fuente de iluminación. En 1935, Knoll presentó el primer dispositivo que aplicaba específicamente el concepto de barrido, aunque su resolución aún era limitada en comparación con los estándares posteriores.
La invención de von Ardenne y el periodo de posguerra

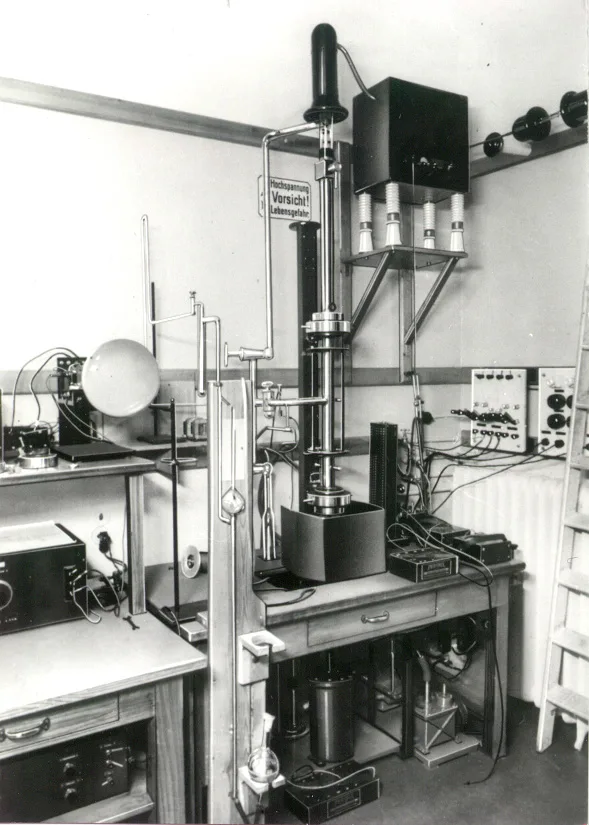

El avance decisivo llegó en 1937, cuando Manfred von Ardenne inventó el primer microscopio electrónico de barrido funcional. Von Ardenne presentó su dispositivo públicamente en 1938, introduciendo el concepto de hacer pasar un haz de electrones focalizado sobre la superficie de la muestra para generar una imagen punto por punto. A pesar de esta innovación temprana, el desarrollo se estancó parcialmente debido a la Segunda Guerra Mundial. Sin embargo, la investigación continuó en diferentes partes del mundo. En 1942, Vladimir Zworykin y sus colaboradores en la General Electric Company trabajaron en mejoras significativas del instrumento, explorando nuevos tipos de detectores y métodos de preparación de muestras.
Perfeccionamiento técnico y comercialización
Tras la guerra, el desarrollo se intensificó, particularmente en el Reino Unido. Entre 1948 y 1952, Sir Charles Oatley y sus colaboradores en la Universidad de Cambridge realizaron trabajos cruciales para refinar el diseño del MEB. Sus esfuerzos se centraron en mejorar la estabilidad del haz y la calidad de la señal detectada. Un hito tecnológico fundamental fue la invención del detector Everhart-Thornley en 1960. Este dispositivo, que utiliza un acelerador de electrones secundarios y un cristal centelleador, resultó clave para la popularización del instrumento al ofrecer una relación señal-ruido superior y una mayor versatilidad en la detección de electrones.
La madurez técnica alcanzada permitió la entrada del MEB al mercado comercial. En 1965, la empresa Cambridge Instrument Co. lanzó el primer microscopio electrónico de barrido comercialmente exitoso, marcando el inicio de la era moderna de la microscopía de superficie. Este dispositivo consolidó al MEB como una herramienta esencial en la ciencia de materiales, la biología y la nanotecnología.
| Año | Avance clave |
|---|---|
| 1926 | Trabajos de Hans Busch sobre lentes electrónicas. |
| 1932 | Desarrollo del primer microscopio electrónico de transmisión por Knoll y Ruska. |
| 1935 | Primer dispositivo de barrido presentado por Max Knoll. |
| 1937 | Manfred von Ardenne inventa el primer MEB funcional. |
| 1942 | Trabajo de Vladimir Zworykin en mejoras del instrumento. |
| 1948-1952 | Desarrollo técnico por Charles Oatley y colaboradores en Cambridge. |
| 1960 | Invencción del detector Everhart-Thornley. |
| 1965 | Comercialización del primer MEB por Cambridge Instrument Co. |
¿Qué ventajas tiene el MEB frente a otros microscopios?
El microscopio electrónico de barrido (MEB) ofrece ventajas significativas frente a otras técnicas de microscopía, destacando por su capacidad para revelar detalles superficiales con una resolución y profundidad de campo superiores. Estas características lo convierten en una herramienta esencial en la investigación científica y la industria, permitiendo observar estructuras que resultan casi invisibles para otras tecnologías.
Comparación con el microscopio óptico
El microscopio óptico tradicional está limitado por la longitud de onda de la luz visible, lo que restringe su resolución aproximadamente a 400 nanómetros y un aumento máximo útil de alrededor de 1000 veces. En contraste, el MEB utiliza un haz de electrones, cuya longitud de onda es mucho menor que la de la luz visible. Esto permite alcanzar resoluciones entre 3 y 20 nanómetros en modelos estándar, y hasta 0,4 nanómetros en modelos modernos de alta gama. Esta diferencia en resolución permite al MEB distinguir detalles mucho más finos en la superficie de la muestra, revelando texturas y estructuras que el microscopio óptico simplemente no puede resolver.
Profundidad de campo y perspectiva tridimensional
Una de las mayores ventajas del MEB es su excepcional profundidad de campo, que es significativamente mayor que la del microscopio óptico. Esto significa que una mayor porción de la muestra permanece enfocada simultáneamente, incluso si la superficie es irregular o tiene variaciones de altura. Esta característica permite obtener imágenes con una fuerte sensación de tridimensionalidad, lo que facilita la interpretación de la topografía superficial. Las imágenes generadas por el MEB a menudo parecen fotografías tridimensionales, lo que las hace más intuitivas para el análisis cualitativo y cuantitativo de la superficie.
Diferencias con el microscopio electrónico de transmisión (MET)
Mientras que el microscopio electrónico de transmisión (MET) es excelente para observar el interior de una muestra delgada, proporcionando información sobre la estructura interna y la composición cristalina, el MEB se especializa en la superficie. El MET requiere que la muestra sea extremadamente delgada para que los electrones la atraviesen, lo que implica una preparación de la muestra a menudo más compleja y destructiva. En cambio, el MEB analiza las interacciones electrón-materia en la superficie, lo que permite estudiar muestras más gruesas y con una preparación generalmente menos exigente. Además, el MEB proporciona una visión más directa de la morfología superficial, mientras que el MET ofrece detalles sobre la microestructura interna.
Estas ventajas combinadas hacen del MEB una herramienta versátil y poderosa para una amplia gama de aplicaciones, desde la biología y la ciencia de materiales hasta la nanotecnología y la ciencia forenense.
Preparación de muestras y limitaciones técnicas
La preparación de muestras es una etapa crítica en la microscopía electrónica de barrido, ya que el funcionamiento del instrumento depende de las interacciones electrón-materia en condiciones específicas. A diferencia de la microscopía óptica tradicional, donde la luz atraviesa o se refleja en la muestra, el MEB aplica un haz de electrones que requiere un entorno controlado y propiedades físicas particulares en la muestra para generar una imagen nítida.
Requisitos de conductividad y recubrimiento
Una de las limitaciones técnicas más significativas del MEB es la necesidad de que la muestra sea conductora eléctricamente. Si la muestra no conduce bien la electricidad, los electrones incidentes se acumulan en la superficie, creando una carga estática que distorsiona el haz y genera artefactos en la imagen. Para mitigar este efecto, las muestras no conductoras, como polímeros, tejidos biológicos o cerámicas, suelen someterse a un proceso de recubrimiento.
Los materiales más utilizados para este recubrimiento son el oro y el carbono. El oro ofrece una alta conductividad y un tamaño de grano pequeño, lo que permite una resolución detallada, mientras que el carbono es preferible cuando se requiere un análisis elemental adicional mediante espectroscopía, ya que introduce menos interferencia en la señal. Este proceso de recubrimiento crea una capa delgada que facilita la disipación de los electrones secundarios y los electrones retrodispersados hacia el detector.
Proceso de barrido y formación de imagen
El principio de funcionamiento del MEB implica el barrido sistemático del haz de electrones sobre la superficie de la muestra. A medida que los electrones interactúan con los átomos de la muestra, se generan varias señales, siendo los electrones secundarios los más utilizados para la formación de imágenes topográficas.
Sin embargo, a pesar de la alta resolución espacial, las imágenes producidas por el MEB son inherentemente en blanco y negro. Los colores que a menudo se observan en las imágenes publicadas son añadidos posteriormente mediante procesamiento digital para resaltar diferencias de altura o composición, pero no representan los colores naturales de la muestra como lo haría un microscopio óptico.
Limitaciones en el estado de la muestra
Otra limitación importante es que la mayoría de las muestras analizadas en un MEB tradicional están en un estado "muerto" o fijo. Esto se debe a que el haz de electrones se aplica en una cámara de vacío alto para evitar que los electrones choquen con las moléculas de aire. Este vacío, combinado con el bombardeo continuo de electrones, tiende a deshidratar y alterar las muestras biológicas vivas, lo que dificulta la observación de procesos dinámicos en tiempo real sin técnicas especializadas como el MEB ambiental. Por lo tanto, la preparación de la muestra a menudo implica fijación química, deshidratación y montaje, procesos que pueden introducir artefactos propios de la preparación.
Aplicaciones en biología y ciencia de materiales
El microscopio electrónico de barrido ha transformado la forma en que los investigadores analizan la topografía superficial a escala nanométrica. Su capacidad para generar imágenes con resolución entre 3 y 20 nanómetros permite observar detalles estructurales que permanecen ocultos a la luz visible. Estas características técnicas lo convierten en una herramienta indispensable en disciplinas tan diversas como la biología celular, la arqueología y la ciencia de materiales.
Caracterización en biología celular
En el ámbito de la biología, el MEB ofrece una visión tridimensional de las superficies celulares. La interacción del haz de electrones con la muestra revela texturas y relieves con un nivel de detalle excepcional. Los investigadores pueden examinar la morfología de orgánulos, la estructura de membranas y la disposición de microvellosidades. Esta perspectiva espacial facilita el estudio de procesos biológicos como la división celular, la adhesión y la respuesta a estímulos externos. La preparación de muestras orgánicas requiere técnicas específicas para preservar la estructura original bajo el vacío del instrumento.
Análisis en ciencia de materiales
En la ciencia de materiales, el instrumento permite la caracterización superficial de materiales tanto orgánicos como inorgánicos. Los ingenieros utilizan el MEB para evaluar la microestructura de aleaciones, cerámicas y polímeros. La alta resolución facilita la identificación de defectos, grietas y fases distintas dentro de una muestra. Este análisis es crucial para entender las propiedades mecánicas y térmicas de los materiales. La capacidad de distinguir entre diferentes componentes en una superficie compleja ayuda en el desarrollo de nuevos materiales con propiedades optimizadas.
Aplicaciones en arqueología
La arqueología también se beneficia del uso del microscopio electrónico de barrido. Los arqueólogos examinan superficies de artefactos antiguos para identificar marcas de herramientas, residuos orgánicos y patrones de desgaste. El análisis detallado de la textura superficial puede revelar información sobre las técnicas de fabricación y el uso histórico de los objetos. Esta aplicación permite una comprensión más profunda de las culturas pasadas a través del estudio microscópico de sus restos materiales.
Técnicas avanzadas: imagen 3D y SBF-SEM
Las técnicas avanzadas de imagen tridimensional permiten superar la naturaleza esencialmente bidimensional de la imagen clásica del microscopio electrónico de barrido. Para obtener datos 3D reales, se emplean métodos como la fotogrametría y la estereofotometría, que aprovechan la perspectiva geométrica de la superficie de la muestra.
Fotogrametría y estereofotometría
Estos métodos se basan en la captura de múltiples imágenes de la misma región de la muestra desde diferentes ángulos de incidencia del haz de electrones. La tecnología desarrollada a principios de la década de 2000 permitió la inclinación precisa del haz de electrones, facilitando la adquisición de pares de imágenes estereoscópicas. Al superponer estas imágenes y analizar las diferencias de posición de los puntos característicos de la superficie, se puede calcular la profundidad y generar un modelo tridimensional de la topografía de la muestra.
Técnica SBF-SEM
La técnica de corte serial de cara de bloque (SBF-SEM, por sus siglas en inglés) es un método potente para la reconstrucción de la ultraestructura de muestras biológicas y materiales. Este enfoque combina las capacidades de imagen del microscopio electrónico de barrido con un microtomo integrado dentro de la cámara de vacío. Durante la adquisición de imágenes, una cuchilla de silicio o de acero corta sucesivas láminas delgada de la muestra, exponiendo continuamente una nueva cara del bloque. Esto permite obtener una serie de imágenes de alta resolución que abarcan profundidades de entre 50 y 100 micrómetros, facilitando la reconstrucción tridimensional detallada de la arquitectura interna de la muestra.
Ejercicios resueltos
Ejercicio 1: Cálculo de la longitud de onda de los electrones
Para comprender la resolución del microscopio electrónico de barrido (MEB), es fundamental calcular la longitud de onda de De Broglie de los electrones acelerados. Utilizamos la fórmula estándar para electrones bajo un potencial de aceleración de 100 000 voltios. La relación se expresa mediante la siguiente ecuación física:
λ=1.226V nmSustituyendo el valor del voltaje (V = 100 000 V) en la ecuación, obtenemos:
λ=1.226100×1000≈0.0037 nmEste resultado confirma que la longitud de onda es aproximadamente 0,0037 nm, un valor significativamente menor que el de la luz visible, lo que explica la alta resolución del instrumento.
Ejercicio 2: Comparación de resolución con la luz violeta
Es necesario comparar la resolución del MEB con la del microscopio óptico tradicional. La luz violeta tiene una longitud de onda aproximada de 400 nm. Calculamos la relación entre ambas longitudes de onda para determinar el factor de mejora potencial en la resolución:
Factor=λluzλelectrón=4000.0037≈108 108Esta comparación demuestra que, teóricamente, el haz de electrones ofrece una resolución casi 108 000 veces mayor que la luz violeta, superando ampliamente el límite de difracción óptica.
Ejercicio 3: Análisis del aumento del primer MEB
El primer MEB, inventado por Manfred von Ardenne en 1937, lograba un aumento de 8000 veces. Analicemos qué tamaño de detalle era visible si asumimos una resolución efectiva cercana a los 20 nm (el límite superior de la resolución típica del MEB). El tamaño de la imagen proyectada se calcula así:
Tamaño imagen=Aumento×Resolución=8000×20×10-9 m=0.16 mmUn detalle de 20 nm se amplifica a 0.16 mm, un tamaño fácilmente distinguible por el ojo humano o por los detectores iniciales, lo que valida la utilidad práctica del dispositivo desde su concepción inicial hasta su desarrollo comercial en 1965.
Preguntas frecuentes
¿Cuál es la principal diferencia entre el MEB y el microscopio óptico?
La principal diferencia radica en la fuente de iluminación y la resolución. El microscopio óptico utiliza fotones (luz visible) y tiene una resolución limitada por la longitud de onda de la luz, mientras que el MEB utiliza un haz de electrones, lo que permite alcanzar resoluciones mucho más altas, llegando a la escala nanométrica.
¿Cómo se preparan las muestras para el microscopio electrónico de barrido?
Las muestras suelen requerir una preparación específica que incluye deshidratación y recubrimiento con una capa delgada de metal conductor, como oro o platino, para evitar la acumulación de carga eléctrica bajo el haz de electrones, especialmente si la muestra es aislante.
¿Qué tipo de información proporciona el MEB sobre una muestra?
El MEB proporciona información detallada sobre la topografía superficial, la morfología y, mediante detectores específicos como el de electrones retrodispersados, información sobre la composición elemental de la muestra.
¿Puede el MEB observar muestras biológicas vivas?
Tradicionalmente, el MEB requiere que las muestras estén en vacío, lo que deshidrata las muestras biológicas y las mata. Sin embargo, existen variantes como el MEB ambiental (ESEM) que permiten observar muestras con cierto grado de hidratación, aunque no necesariamente "vivas" en el sentido estricto de movimiento dinámico continuo.
Resumen
El microscopio electrónico de barrido es una herramienta esencial para la observación detallada de superficies a escala micro y nanométrica. Su funcionamiento se basa en la interacción de un haz de electrones con la muestra, permitiendo obtener imágenes con gran profundidad de campo y resolución.
Este artículo ha cubierto los principios básicos de funcionamiento, la historia de su desarrollo, las ventajas frente a otros tipos de microscopía, los métodos de preparación de muestras y sus amplias aplicaciones en biología y ciencia de materiales, así como técnicas avanzadas como la imagen 3D y el SBF-SEM.
