Manómetro: principios físicos, tipos y evolución histórica

Definición y concepto

El manómetro es un instrumento de medición diseñado específicamente para determinar la presión de fluidos contenidos en recipientes cerrados. Estos dispositivos son fundamentales en la ingeniería y la física aplicada, ya que permiten cuantificar el estado de líquidos y gases en diversos sistemas. La distinción entre el tipo de fluido medido, ya sea líquido o gas, puede influir en la selección del manómetro adecuado, aunque el principio físico subyacente permanece constante para ambos estados de la materia.

Presión absoluta y presión manométrica

Para comprender el funcionamiento de un manómetro, es esencial diferenciar entre la presión absoluta y la presión manométrica. La presión absoluta representa el valor total de la presión ejercida por el fluido, tomando como referencia el vacío perfecto. En cambio, la presión manométrica es la diferencia entre la presión absoluta del fluido y la presión atmosférica del entorno. Esta diferencia es la magnitud que la mayoría de los manómetros indican directamente, lo que significa que una lectura de cero en un manómetro estándar indica que la presión dentro del recipiente es igual a la presión atmosférica exterior.

La relación matemática entre estas dos magnitudes se expresa mediante la fórmula:

P = P abs - P atm

Donde P es la presión manométrica, Pabs es la presión absoluta y Patm es la presión atmosférica. Esta ecuación demuestra que la presión manométrica puede ser positiva, negativa o nula, dependiendo de si la presión interna es mayor, menor o igual a la presión externa.

Medición de presiones inferiores a la atmosférica

Cuando la presión de un fluido en un recipiente cerrado es inferior a la presión atmosférica, se dice que el fluido está bajo una presión negativa o, más comúnmente, bajo vacío. Los aparatos diseñados específicamente para medir estas presiones inferiores a la atmosférica se denominan vacuómetros. Aunque el principio de medición es similar al de los manómetros convencionales, los vacuómetros suelen estar calibrados para ofrecer mayor precisión en el rango de presiones bajas, donde las diferencias con la presión atmosférica son más sutiles. En algunos casos, un mismo instrumento puede funcionar como manómetro y vacuómetro, mostrando valores positivos para presiones superiores a la atmosférica y valores negativos para presiones inferiores.

Principios físicos de la medición

El funcionamiento de un manómetro se basa en el equilibrio de fuerzas ejercidas por la presión del fluido contenido en un recipiente cerrado. Para comprender su operación, es fundamental distinguir entre la presión absoluta y la presión manométrica. La presión manométrica representa la diferencia entre la presión absoluta del fluido y la presión atmosférica circundante, lo que permite cuantificar cuánto excede la presión interna respecto al ambiente exterior.

Funcionamiento del manómetro de tubo en U

El manómetro de tubo en U es uno de los dispositivos más sencillos y didácticos para medir la presión de gases y líquidos. Consiste en un tubo transparente doblado en forma de letra "U", parcialmente lleno de un líquido manométrico de densidad conocida. Uno de los extremos del tubo se conecta al recipiente cuyo fluido se desea medir, mientras que el otro extremo permanece abierto a la atmósfera o se conecta a una referencia de presión.

Cuando el fluido del recipiente ejerce presión sobre la columna del líquido manométrico, este se desplaza, creando una diferencia de altura entre los dos brazos del tubo. Esta diferencia de nivel permite calcular la presión del fluido mediante principios hidrostáticos. La relación matemática que describe este equilibrio se expresa mediante la siguiente fórmula:

p=patm+ρmgh-ρgd

En esta ecuación, cada variable tiene un significado físico preciso. El término p representa la presión absoluta del fluido medido. El término patm corresponde a la presión atmosférica que actúa sobre el brazo abierto del tubo. La variable ρm indica la densidad del líquido manométrico utilizado en el tubo, mientras que ρ representa la densidad del fluido contenido en el recipiente. El símbolo g denota la aceleración debida a la gravedad, y h es la altura de la columna del líquido manométrico. Finalmente, d representa la profundidad o altura de la columna del fluido del recipiente que ejerce presión sobre el líquido manométrico.

Aproximaciones y sensibilidad de la medición

En muchas aplicaciones prácticas, especialmente cuando se mide la presión de gases, la densidad del fluido del recipiente es significativamente menor que la del líquido manométrico. En estos casos, el término que contiene la densidad del fluido (ρgd) se vuelve despreciable en comparación con el término del líquido manométrico. Esta simplificación permite aproximar la presión manométrica como directamente proporcional a la altura de la columna del líquido manométrico, facilitando las lecturas y cálculos.

La sensibilidad del manómetro de tubo en U depende directamente de la densidad del líquido manométrico seleccionado. Un líquido con mayor densidad producirá una menor diferencia de altura para una misma presión, lo que puede reducir la precisión en mediciones de bajas presiones. Por el contrario, un líquido de menor densidad generará una mayor diferencia de altura, aumentando la sensibilidad pero requiriendo tubos más largos para cubrir el mismo rango de presiones. Esta relación entre densidad y altura permite seleccionar el líquido manométrico adecuado según el rango de presión y la precisión requerida en cada aplicación específica.

¿Qué tipos de manómetros existen?

Los instrumentos de medición de presión se clasifican según su principio de funcionamiento físico y el rango de magnitudes que necesitan medir. Esta diversidad tecnológica responde a las distintas necesidades de precisión y entorno operativo, desde los sistemas hidráulicos industriales hasta los vacíos parciales en la física experimental. A continuación se describen los tipos principales reconocidos en la ingeniería y la física aplicada.

Manómetro de columna de líquido

Conocido comúnmente como tubo en U, este dispositivo utiliza una columna de líquido, generalmente mercurio o agua, para equilibrar la presión del fluido medido. Es un instrumento clásico que ofrece una lectura directa basada en la altura de la columna, siendo especialmente útil para presiones moderadas y bajas donde se requiere una simplicidad mecánica notable.

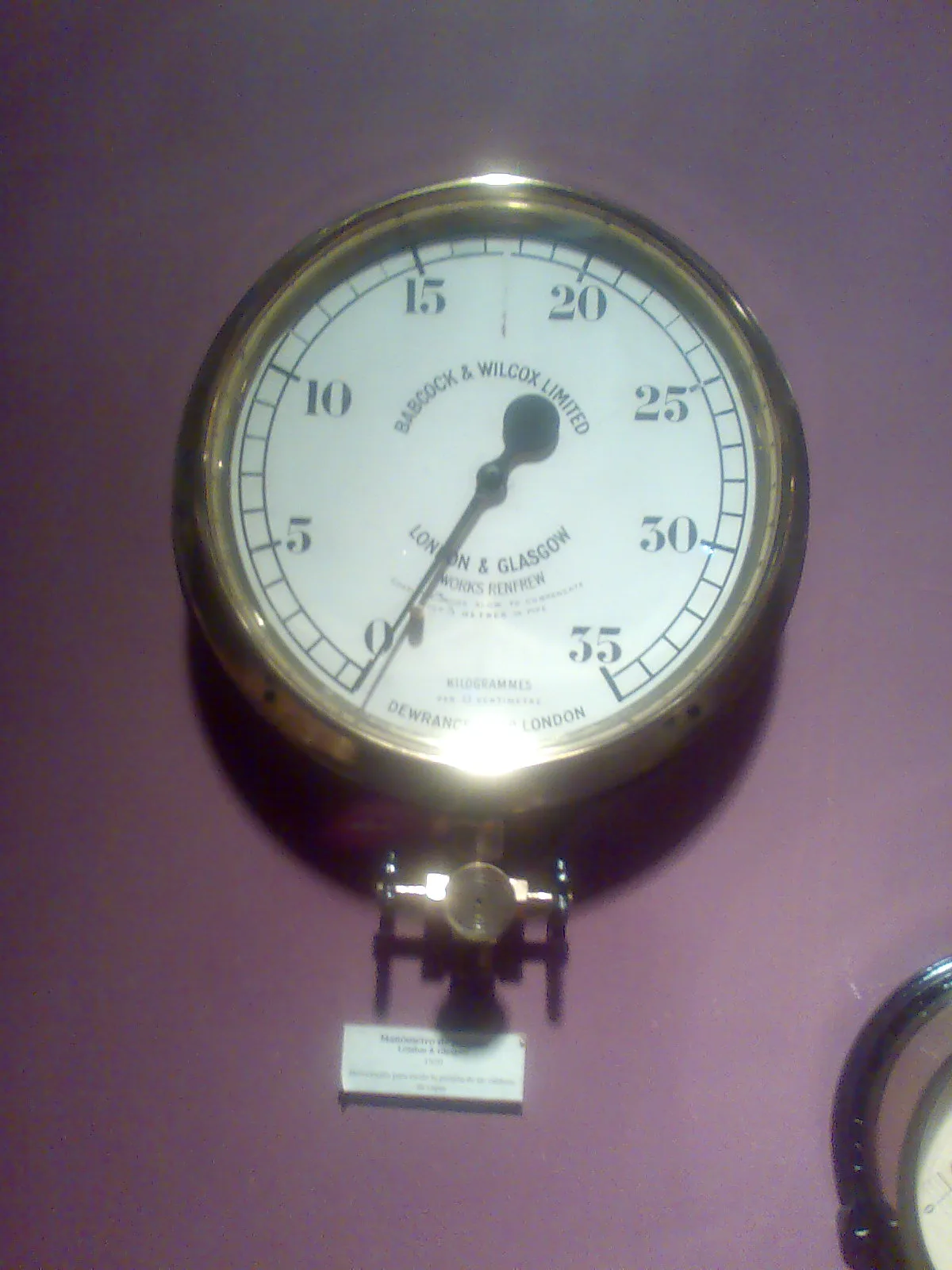

Tubo de Bourdon

El tubo de Bourdon es el tipo más común en aplicaciones industriales. Utiliza un tubo metálico enrollado que tiende a enderezarse cuando aumenta la presión interna del fluido. Este movimiento mecánico se transmite a una aguja indicadora a través de un mecanismo de relojería. Es particularmente adecuado para medir presiones altas y ofrece una robustez mecánica superior a otros tipos, lo que lo convierte en el estándar en entornos con vibraciones y cambios térmicos moderados.

Manómetro truncado

Diseñado específicamente para la medición de pequeñas presiones gaseosas, el manómetro truncado es esencial en contextos donde la precisión en rangos bajos es crítica. Se utiliza comúnmente para medir presiones de hasta 1 Torr, ofreciendo una sensibilidad superior a la del tubo en U convencional para gases a baja presión. Su diseño permite detectar variaciones sutiles en la presión del gas, siendo fundamental en procesos de vacío parcial.

Manómetros digitales

Los manómetros digitales representan la evolución electrónica de la medición de presión. Utilizan sensores electrónicos, como transductores de presión, para convertir la fuerza ejercida por el fluido en una señal eléctrica que se procesa y muestra en una pantalla numérica. Estos dispositivos permiten una lectura directa y a menudo incluyen funciones adicionales como la calibración automática y la salida de datos digitales, facilitando la integración en sistemas de control automatizado.

Tipo de Manómetro	Principio de Funcionamiento	Uso Típico
Columna de líquido (Tubo en U)	Equilibrio de columna de líquido	Presiones moderadas y bajas
Tubo de Bourdon	Deformación de tubo metálico enrollado	Presiones altas, uso industrial
Truncado	Sensibilidad a pequeñas variaciones	Pequeñas presiones gaseosas (hasta 1 Torr)
Digital	Transducción electrónica de señal	Lectura precisa, sistemas automatizados

Construcción del tubo de Bourdon

El manómetro de Bourdon constituye el tipo más común de instrumento para la medición de presión de fluidos en recipientes cerrados. Su diseño se basa en la deformación elástica de un tubo metálico enrollado, un principio que permite traducir la presión interna en un movimiento mecánico legible. La construcción de este dispositivo implica una integración precisa de elementos estáticos y móviles, diseñados para garantizar la fiabilidad y la precisión en la lectura de la presión manométrica, definida como la diferencia entre la presión absoluta y la atmosférica.

Elementos estáticos y estructura base

La estructura fundamental del manómetro de Bourdon se apoya en componentes estáticos que proporcionan rigidez y referencia fija. El bloque receptor actúa como la carcasa principal que aloja el mecanismo y protege los componentes internos de influencias externas. Este bloque se fija a una placa chasis, que sirve como soporte estructural para los demás elementos. Los espaciadores se utilizan para mantener la distancia adecuada entre las placas y asegurar la alineación correcta de los componentes móviles, minimizando la fricción y el desgaste mecánico durante el funcionamiento continuo del instrumento.

Mecanismo de elementos móviles y transmisión

El corazón del funcionamiento del manómetro de Bourdon reside en su conjunto de elementos móviles. Cuando la presión del fluido actúa sobre el tubo metálico enrollado, este tiende a desenrollarse ligeramente. Este movimiento se transmite a través de un terminal estacionario y un terminal móvil, que conectan el extremo del tubo de Bourdon con el mecanismo de transmisión. Un pivote sirve como punto de rotación, permitiendo que el brazo de palanca amplifique el pequeño desplazamiento del tubo. Esta palanca está conectada a una placa de engranes, que convierte el movimiento oscilante en un giro más preciso. Finalmente, el eje de la aguja, unido a los engranes, gira sobre una escala calibrada para indicar el valor de la presión. Un resorte de carga se incluye para eliminar el juego mecánico y asegurar que la aguja regrese a cero cuando la presión se normaliza, mejorando la repetitividad de las mediciones.

Amplificación del movimiento

El mecanismo de amplificación es esencial para la legibilidad del manómetro de Bourdon, ya que el desplazamiento natural del tubo metálico es relativamente pequeño. La combinación del brazo de palanca y la placa de engranes multiplica este movimiento inicial, permitiendo que variaciones sutiles en la presión del fluido se traduzcan en un giro significativo de la aguja. Este diseño mecánico permite medir con precisión tanto presiones bajas como altas, adaptándose a diversas aplicaciones industriales donde la distinción entre presión absoluta y manométrica es crítica para el control de procesos.

Historia de la medición de presión

La medición de la presión de fluidos ha sido fundamental para el desarrollo de la física y la ingeniería, evolucionando desde observaciones empíricas hasta leyes termodinámicas precisas. Este proceso histórico estableció las bases teóricas que permiten comprender el funcionamiento de instrumentos como el manómetro.

Los orígenes: Galileo y Torricelli

En 1594, Galileo Galilei realizó observaciones clave sobre la succión del agua, determinando que existía un límite práctico de aproximadamente 10 metros para elevar el líquido mediante émbolos. Este hallazgo sugirió que la presión atmosférica tenía un peso finito capaz de sostener una columna de agua de esa altura.

En 1644, Evangelista Torricelli diseñó un experimento definitivo utilizando mercurio, un fluido mucho más denso que el agua. Al llenar un tubo cerrado por un extremo con mercurio y sumergirlo en una cubeta del mismo líquido, observó que el mercurio caía hasta estabilizarse a una altura de 760 mm. Este vacío en la parte superior del tubo demostró que la presión atmosférica ejercía una fuerza suficiente para sostener la columna, sentando las bases del barómetro y, por extensión, de la medición de presión.

La expansión teórica: Pascal, Boyle y el vacío

En 1648, Blaise Pascal llevó la teoría de Torricelli a la montaña. Realizó un experimento en el monte Puy de Dôme, demostrando que la presión atmosférica disminuía con la altitud. Esto confirmó que la presión no era una fuerza estática, sino que variaba según la columna de aire sobre el punto de medición.

Paralelamente, en 1656, Otto von Guericke investigó las propiedades del vacío, creando la bomba de aire que permitía aislar recipientes de la presión atmosférica. En 1661, Robert Boyle formuló su ley, estableciendo la relación inversa entre el volumen y la presión de un gas a temperatura constante. Esta ley fue crucial para entender cómo los gases se comportan en recipientes cerrados, el entorno típico de medición de un manómetro.

Consolidación termodinámica

El siglo XIX aportó las últimas piezas del rompecabezas termodinámico. En 1802, Jacques Charles y Joseph Louis Gay-Lussac establecieron la relación lineal entre la presión y la temperatura de un gas a volumen constante. Posteriormente, en 1822, Lord Kelvin definió la temperatura absoluta, lo que permitió expresar las leyes de los gases con mayor precisión matemática.

Estas contribuciones históricas transformaron la presión de una simple fuerza por unidad de área en una variable de estado fundamental, permitiendo el diseño de manómetros precisos que distinguen entre presión absoluta y manométrica.

Ejercicios resueltos

Aquí tienes el contenido HTML solicitado para la sección de ejercicios resueltos, cumpliendo estrictamente con las restricciones de datos permitidos y formato.

Ejemplo 1: Cálculo de presión manométrica básica

Se desea determinar la presión manométrica en el fondo de un recipiente cerrado que contiene un fluido con una densidad ρm = 10 kg/m³. La altura de la columna de fluido es h = 5 m. Para este cálculo, se utiliza la aceleración de la gravedad estándar g = 10 m/s² para simplificar los datos.

La fórmula fundamental para la presión hidrostática (que equivale a la presión manométrica en la superficie libre) es:

P = ρ g h

Sustituyendo los valores permitidos en la ecuación:

P = 10 ⋅ 10 ⋅ 5 = 500 Pascales

El resultado indica que la presión manométrica ejercida por la columna de fluido es de 500 Pa. Este ejemplo ilustra cómo la presión aumenta linealmente con la altura y la densidad del fluido contenido en el recipiente.

Ejemplo 2: Comparación entre manómetro de mercurio y agua

Se comparan dos manómetros de tubo en U conectados a recipientes con la misma presión interna. El primero utiliza mercurio, cuya densidad es ρHg = 10 veces mayor que la del agua (ρagua). Si la altura de la columna de agua es h_agua = 10 m, ¿cuál es la altura equivalente h_Hg del mercurio?

La igualdad de presiones manométricas establece que:

ρ agua g h agua = ρ Hg g h Hg

Dado que ρHg = 10 ρagua y h_agua = 10 m, despejamos h_Hg:

h Hg = ρ agua h agua ρ Hg = 1 ⋅ 10 10 = 1 metro

La columna de mercurio alcanza solo 1 metro de altura para equilibrar la misma presión que 10 metros de agua. Esto demuestra por qué el mercurio es preferido en manómetros de alta presión: su mayor densidad reduce la altura necesaria de la columna, facilitando la lectura en recipientes cerrados.

¿Cuál es la diferencia entre manómetro y barómetro?

La distinción entre un manómetro y un barómetro radica fundamentalmente en el objeto de medición y el punto de referencia utilizado para cuantificar la presión. Ambos instrumentos miden la presión de fluidos, pero se aplican a contextos físicos distintos y proporcionan datos complementarios en la termodinámica y la meteorología.

Objeto de medición: recipientes cerrados versus atmósfera

Esto incluye líquidos y gases encerrados en tuberías, tanques, calderas o sistemas hidráulicos. Su función principal es determinar cómo la presión interna de un fluido se compara con la presión externa que ejerce el entorno inmediato, generalmente la atmósfera. Por el contrario, el barómetro mide la presión atmosférica misma. Mientras que el manómetro evalúa la fuerza por unidad de superficie dentro de un sistema confinado, el barómetro evalúa el peso de la columna de aire sobre un punto dado en la superficie terrestre o a una altitud específica.

Presión manométrica versus presión absoluta

La diferencia conceptual se manifiesta en el tipo de presión reportada. El manómetro mide la presión manométrica, que se define como la diferencia entre la presión absoluta del fluido y la presión atmosférica local. Esta medición indica cuánto excede la presión interna la presión del aire circundante.

P=Pabs−Patm

El barómetro, al medir la presión atmosférica directamente, proporciona el valor de referencia necesario para interpretar las lecturas de muchos manómetros convencionales. Sin una medición precisa de la presión atmosférica, la lectura de presión manométrica puede variar ligeramente según las condiciones climáticas y la altitud.

El caso del manómetro truncado

Existe una excepción técnica importante que aclara los límites de la definición estricta. El manómetro truncado, o manómetro absoluto, mide presiones absolutas en lugar de presiones manométricas relativas. Al medir la presión total respecto al vacío perfecto, este dispositivo no cumple con la definición estricta de un manómetro convencional, que se basa en la diferencia con la presión atmosférica. Por tanto, aunque se clasifica dentro de la familia de instrumentos de medición de presión, el manómetro truncado opera bajo principios más cercanos a los de la medición absoluta, diferenciándose de los manómetros relativos que dependen de la presión atmosférica como referencia cero.

Aplicaciones en ingeniería y ciencia

Los manómetros son instrumentos fundamentales en la física aplicada y la ingeniería, permitiendo el control preciso de fluidos en recipientes cerrados. Su utilidad abarca desde la investigación básica hasta procesos industriales complejos, donde la distinción entre presión absoluta y manométrica resulta crítica para el diseño de sistemas. La medición precisa de estas magnitudes permite optimizar el rendimiento energético y la seguridad operativa en diversos sectores tecnológicos.

Medición de presiones gaseosas pequeñas

En contextos donde las diferencias de presión son mínimas, el manómetro truncado ofrece una solución de alta sensibilidad. Este dispositivo aprovecha la relación entre la altura de la columna de líquido y la presión hidrostática, permitiendo detectar variaciones sutiles en gases contenidos. La configuración del tubo, a menudo con una sección ampliada, incrementa la resolución de la lectura sin requerir escalas excesivamente largas. Esta precisión es esencial en experimentos de termodinámica y en el calibrado de instrumentos científicos donde el error sistemático debe minimizarse.

Sistemas de bombeo y compresores

En la industria, los manómetros de tubo de Bourdon son omnipresentes en sistemas de bombeo y compresión. Estos dispositivos monitorean la presión en tiempo real, asegurando que los fluidos se mantengan dentro de los rangos operativos óptimos. En compresores, la relación entre la presión del gas y su volumen sigue principios termodinámicos fundamentales. La ley de Gay-Lussac describe cómo la presión de un gas ideal varía con la temperatura a volumen constante, un concepto que los ingenieros aplican al interpretar las lecturas manométricas durante la compresión. El tubo metálico enrollado del manómetro responde a estas variaciones de presión, traduciendo la deformación mecánica en una lectura clara en la escala del instrumento.

Relación con la presión hidrostática

La medición de presión en líquidos se basa directamente en el concepto de presión hidrostática, que depende de la densidad del fluido y de la profundidad. Los manómetros de tubo en U utilizan este principio para comparar la presión del fluido contenido con la presión atmosférica o con otra referencia. La diferencia de altura en las dos ramas del tubo proporciona una medida directa de la presión manométrica. Esta relación lineal permite cálculos precisos en sistemas hidráulicos, donde la densidad del fluido es un parámetro conocido. La aplicación de estos principios garantiza la estabilidad de presiones en tuberías, tanques y circuitos cerrados, fundamentales en la ingeniería civil y mecánica.
