Definición y concepto
El magnetrón se define técnicamente como un dispositivo electrónico de estado sólido o vacío que cumple la función fundamental de transformar energía eléctrica en energía electromagnética. Esta energía resultante se manifiesta específicamente en el espectro de las microondas, constituyendo así un componente esencial en la ingeniería de alta frecuencia y la física aplicada. La naturaleza de este dispositivo lo clasifica dentro de los osciladores de electrones libres, donde la interacción entre los campos eléctricos y magnéticos determina la eficiencia de la conversión energética.
Principio de transformación energética
El funcionamiento básico del magnetrón reside en su capacidad para generar ondas electromagnéticas de alta frecuencia a partir de una fuente de corriente eléctrica. Este proceso de transformación no es lineal, sino que depende de la configuración interna del dispositivo, que permite a los electrones seguir trayectorias complejas bajo la influencia de campos cruzados. La energía eléctrica suministrada se convierte en energía cinética de los electrones, la cual, a su vez, se traduce en energía electromagnética radiante en forma de microondas. Este mecanismo es lo que permite al magnetrón actuar como una fuente de potencia significativa para diversas aplicaciones tecnológicas.
Características espectrales y de frecuencia
Las microondas generadas por el magnetrón se caracterizan por poseer longitudes de onda centimétricas, lo que corresponde a frecuencias elevadas en el espectro radioeléctrico. Históricamente, estos dispositivos fueron diseñados para operar en rangos que van desde 300 MHz hasta 3 GHz, y en muchas aplicaciones modernas, superan ampliamente los 3 GHz. Estas frecuencias altas eran consideradas elevadas para la época de su desarrollo inicial, ofreciendo ventajas significativas en términos de resolución y potencia de señal. La capacidad del magnetrón para mantener estas frecuencias estables y potentes es lo que lo hace adecuado para sistemas que requieren precisión espectral, como los radares y los hornos microondas.
Contexto tecnológico del dispositivo
Como dispositivo físico-electrónico, el magnetrón representa una solución ingenieril para la generación de radiación electromagnética en la banda de microondas. Su diseño permite una conversión eficiente de la energía eléctrica en ondas de radio de alta frecuencia, lo que lo distingue de otros generadores de señales más antiguas. La estructura interna del magnetrón está optimizada para aprovechar las propiedades de las microondas, asegurando que la energía electromagnética producida sea coherente y potente. Esta característica técnica es fundamental para su uso masivo en aplicaciones donde la intensidad de la señal y la precisión de la frecuencia son críticos para el rendimiento del sistema general.
Historia del desarrollo del magnetrón
El desarrollo del magnetrón representa uno de los hitos fundamentales en la evolución de la electrónica de potencia y las telecomunicaciones del siglo XX. Su origen se remonta a la búsqueda de una fuente de radiofrecuencia eficiente capaz de generar microondas, esenciales para la detección a larga distancia mediante radar. Las primeras investigaciones comenzaron a finales de la década de 1920, cuando Albert Hull describió el movimiento de los electrones en campos eléctricos y magnéticos cruzados, estableciendo las bases teóricas del dispositivo. Sin embargo, fue durante la década de 1930 cuando el dispositivo cobró forma práctica, impulsado por la necesidad militar de contar con señales de longitud de onda centimétrica.
Contexto técnico y necesidades de la época
Antes de la consolidación del magnetrón de cavidad, los sistemas de radar operaban con frecuencias relativamente bajas para los estándares posteriores, en el rango de 300 MHz a 3 GHz. La limitación principal residía en la capacidad de generar potencias suficientes en estas frecuencias elevadas. Los ingenieros buscaban un dispositivo que transformara la energía eléctrica en energía electromagnética de manera eficiente, permitiendo la detección de objetivos más pequeños y lejanos. Este desafío tecnológico fue crucial para la superioridad aérea y naval en los conflictos armados de mediados del siglo XX.
El avance de Randall y Boot
El salto cualitativo definitivo ocurrió en 1940, cuando los físicos John Randall y Harry Boot, de la Universidad de Birmingham, inventaron el magnetrón de cavidad. Este diseño optimizó la interacción entre los electrones y el campo eléctrico, permitiendo una mayor salida de potencia y una mejor estabilidad de frecuencia. Su invención transformó la tecnología de radar, haciendo posible la detección precisa de aviones y barcos, lo que tuvo un impacto estratégico directo en el curso de la Segunda Guerra Mundial. El magnetrón se convirtió en el corazón de los sistemas de detección aliados, proporcionando una ventaja tecnológica decisiva.
| Año | Hito clave |
|---|---|
| 1920 | Descripción inicial del efecto Hull por Albert Hull. |
| Finales de los años 30 | Desarrollo inicial del magnetrón para alimentar radares con frecuencias de 300 MHz a 3 GHz. |
| 1940 | Invento del magnetrón de cavidad por John Randall y Harry Boot en la Universidad de Birmingham. |
¿Cómo funciona internamente un magnetrón?
Principios básicos de operación
El funcionamiento del magnetrón se basa en la interacción entre campos eléctricos y magnéticos dentro de una estructura de cavidades resonantes. El dispositivo transforma energía eléctrica en radiación electromagnética de microondas mediante un proceso complejo que involucra electrones libres, un cátodo central y un ánodo con múltiples cavidades. Este mecanismo permite generar ondas de alta frecuencia, típicamente en el rango de 300 MHz a más de 3 GHz, dependiendo del diseño específico del dispositivo.
Componentes principales

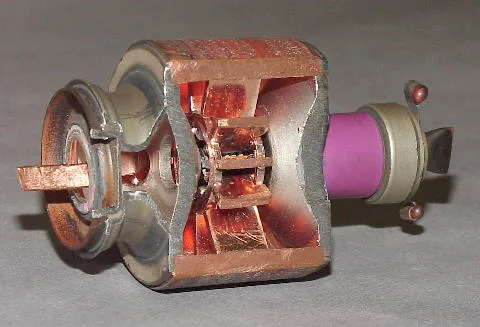

El corazón del magnetrón es el cátodo, un cilindro hueco situado en el eje central del dispositivo. Al calentarse mediante un filamento interno, el cátodo emite electrones por efecto termoiónico. Estos electrones son acelerados hacia el ánodo, que consiste en un bloque metálico con varias cavidades resonantes dispuestas simétricamente alrededor del cátodo. Un campo magnético constante, generado por imanes permanentes o electroimanes, se aplica perpendicularmente al campo eléctrico entre el cátodo y el ánodo.
Las cuatro fases del proceso electrónico
El movimiento de los electrones dentro del magnetrón puede dividirse en cuatro fases fundamentales:
- Fase de aceleración inicial: Los electrones abandonan el cátodo y son atraídos hacia el ánodo por el campo eléctrico, siguiendo trayectorias casi rectas debido a la inercia inicial.
- Fase de curvatura: A medida que los electrones se acercan al ánodo, el campo magnético ejerce una fuerza perpendicular a su movimiento (fuerza de Lorentz), haciendo que sus trayectorias se curven en forma de espiral.
- Fase de interacción con las cavidades: Los electrones entran en las cavidades del ánodo, donde su movimiento oscilante induce corrientes alternas que generan campos eléctricos de microondas dentro de cada cavidad.
- Fase de captura y salida: Algunos electrones son capturados por el campo eléctrico de las cavidades, mientras que otros continúan hacia el ánodo, donde depositan su energía cinética restante antes de regresar al circuito eléctrico.
Generación de microondas
Las cavidades resonantes del ánodo actúan como osciladores que amplifican y estabilizan las ondas electromagnéticas generadas por el movimiento de los electrones. Cada cavidad tiene una frecuencia de resonancia específica, determinada por sus dimensiones físicas. Las ondas generadas en las distintas cavidades se combinan y se extraen a través de una antena colectora, que canaliza la energía electromagnética hacia la carga útil, como el interior de un horno microondas o la antena de un sistema de radar.
La eficiencia del magnetrón depende críticamente de la sincronización entre el movimiento de los electrones y las oscilaciones de las cavidades. Cuando esta sincronización es óptima, los electrones ceden la mayor parte de su energía cinética al campo electromagnético, produciendo una salida de microondas potente y estable.
Ejercicios resueltos
Análisis conceptual del funcionamiento del magnetrón
El magnetrón opera mediante la interacción entre un haz de electrones y un campo electromagnético. El proceso se divide en cuatro fases fundamentales que transforman la energía eléctrica en microondas. A continuación, se presenta un análisis paso a paso de estas etapas.
Fase 1: Producción del haz electrónico
En esta etapa, los electrones son emitidos por el cátodo y acelerados hacia el ánodo por un campo eléctrico radial. La energía cinética adquirida depende del voltaje aplicado. Para un voltaje de aceleración V y una carga electrónica e, la energía cinética Ek se calcula como:
E k e = e VFase 2: Modulación de velocidad
Al entrar en la región de las cavidades del ánodo, los electrones experimentan una modulación de velocidad debido al campo eléctrico alternativo. Los electrones que llegan en fase con el campo se aceleran, mientras que los que llegan en contrafase se desaceleran.
Fase 3: Formación del espacio de carga
Debido a la modulación de velocidad, los electrones se agrupan formando "paquetes" o espacios de carga. Este proceso, conocido como efecto de agrupamiento, es crucial para la eficiencia de la conversión de energía. La densidad de carga en estos paquetes determina la intensidad del campo eléctrico inducido.
Fase 4: Distribución de energía
Los paquetes de electrones interactúan con el campo eléctrico en las cavidades del ánodo, transfiriendo su energía cinética al campo electromagnético. Esta energía se extrae a través de una sonda o acoplador y se transmite como microondas. La potencia de salida P depende de la corriente de espacio de carga I y el voltaje de ánodo Va:
P = I ⋅ V a eEstas cuatro fases explican cómo el magnetrón convierte eficientemente la energía eléctrica en radiación electromagnética de microondas, esencial para aplicaciones como los hornos microondas y los sistemas de radar.
Aplicaciones prácticas: radar y hornos microondas
Desarrollo histórico en sistemas de radar
El desarrollo inicial del magnetrón estuvo impulsado por la necesidad de contar con una fuente de energía radioeléctrica potente capaz de operar con longitudes de onda centimétricas. Este requisito técnico era fundamental para la evolución de los sistemas de radar, que requerían frecuencias elevadas para la época, específicamente en el rango de 300 MHz a 3 GHz y más allá. La invención del magnetrón de cavidad por parte de John Randall y Harry Boot en 1940, dentro del entorno académico de la Universidad de Birmingham, marcó un punto de inflexión tecnológico. Este dispositivo permitió transformar la energía eléctrica en energía electromagnética en forma de microondas con una eficiencia sin precedentes, proporcionando a las fuerzas aliadas una ventaja estratégica significativa durante los conflictos bélicos de la mitad del siglo XX al mejorar la detección y el alcance de los objetivos enemigos.
Revolución en la cocina doméstica
La aplicación más visible del magnetrón para el consumidor final se encuentra en el horno microondas. Este dispositivo utiliza las microondas generadas por el magnetrón para calentar los alimentos mediante la excitación de las moléculas de agua contenidas en ellos. La integración exitosa del magnetrón en los hornos microondas se atribuye a los esfuerzos de desarrollo de la empresa Raytheon, que logró adaptar la tecnología, originalmente diseñada para el radar, a un formato compacto y eficiente para el uso doméstico. Esta adaptación transformó la forma en que se prepara la comida en millones de hogares, ofreciendo una solución rápida y versátil para el calentamiento de alimentos.
Escala de producción y uso actual
En la actualidad, el magnetrón se ha convertido en uno de los dispositivos electrónicos más producidos a nivel mundial. Su presencia es masiva, con más de mil millones de unidades en uso, lo que refleja su importancia en la infraestructura tecnológica moderna. Esta escala de producción demuestra la robustez del diseño original y la eficacia del dispositivo para cumplir su función principal de conversión de energía. La continuidad en la fabricación de magnetrones para hornos microondas y sistemas de radar subraya la relevancia sostenida de esta tecnología en la vida cotidiana y en la ingeniería aplicada.
¿Qué peligros para la salud presenta el magnetrón?
El funcionamiento del magnetrón implica la interacción de campos eléctricos y magnéticos intensos, lo que genera tres riesgos principales para la salud y la seguridad operativa: exposición a radiación electromagnética, peligro eléctrico de alto voltaje y, en modelos históricos, riesgo de radiactividad. Es fundamental comprender estos factores para manejar el dispositivo con la debida precaución, especialmente en entornos industriales o de reparación técnica.
Riesgos por radiación electromagnética: cataratas
La exposición prolongada o intensa a las microondas emitidas por el magnetrón puede afectar tejidos biológicos con baja conductividad térmica, siendo el ojo uno de los más vulnerables. El mecanismo principal de daño es el sobrecalentamiento del cristalino. Dado que el cristalino tiene una vascularización relativamente escasa, el calor generado por la absorción de energía electromagnética se disipa más lentamente que en otros tejidos. Este efecto térmico puede provocar la desnaturalización de las proteínas del cristalino, conduciendo a la formación de cataratas por microondas. Este riesgo es particularmente relevante en sistemas de radar de alta potencia o en hornos microondas donde la puerta de la cámara presenta fugas significativas, permitiendo que la radiación escape hacia la zona ocular del usuario o del técnico.
Peligro eléctrico de alto voltaje
Para generar el campo eléctrico necesario para acelerar los electrones desde el cátodo hacia el ánodo, el magnetrón requiere un voltaje de alimentación considerablemente elevado, a menudo superando los mil voltios en los modelos domésticos e industriales comunes. Este alto voltaje presenta un riesgo de electrocución grave, incluso después de apagar el dispositivo. La carga eléctrica puede permanecer almacenada en el condensador del circuito del magnetrón durante un tiempo significativo tras la desconexión de la fuente de corriente. Por lo tanto, al manipular el magnetrón, es esencial descargar adecuadamente el circuito para evitar descargas repentinas que puedan atravesar el cuerpo del operador, causando quemaduras internas o alteraciones en el ritmo cardíaco.
Riesgo radiactivo del filamento de torio
En muchos magnetrónes fabricados durante el siglo XX, el filamento del cátodo estaba compuesto por óxido de torio. El torio-232 es un isótopo radiactivo que emite partículas alfa y, en menor medida, rayos gamma. Durante la vida útil del dispositivo, el riesgo es mínimo debido a la encapsulación del filamento en el vacío de la cápsula del magnetrón. Sin embargo, el riesgo radiactivo se vuelve significativo durante la reparación o el desmontaje. Si la cápsula de vidrio se rompe, el polvo de óxido de torio puede liberarse y ser inhalado o ingerido, exponiendo a los trabajadores a la radiación alfa directa. Además, el calor de operación puede liberar helio-4, producto de la desintegración del torio, lo que puede aumentar la presión interna y afectar la vida útil del dispositivo, aunque este es más un factor técnico que de salud inmediata para el usuario final.
¿Por qué es importante el magnetrón en la tecnología moderna?
El magnetrón representa uno de los dispositivos electromagnéticos más influyentes en la ingeniería del siglo XX y principios del XXI. Su importancia radica en su capacidad única para transformar energía eléctrica en energía electromagnética en forma de microondas, permitiendo aplicaciones que van desde la detección aérea en tiempos de guerra hasta la cocción rápida en la cocina doméstica. Este dispositivo fue desarrollado hacia el final de los años 30 con el fin de alimentar al radar mediante una fuente radioeléctrica potente y con una longitud de onda centimétrica, por lo tanto unas frecuencias elevadas para la época de 300 MHz a 3 GHz y más allá de 3 GHz.
Revolución en la tecnología de radar
Antes de este desarrollo, los sistemas de radar dependían de fuentes de microondas menos eficientes, lo que resultaba en equipos voluminosos y costosos. El magnetrón permitió reducir el tamaño de los radares en órdenes de magnitud, facilitando su instalación en aviones de caza y barcos de guerra. Esta miniaturización fue crucial durante la Segunda Guerra Mundial, donde la capacidad de detectar enemigos a distancias mayores y con mayor precisión cambió el curso de varias batallas aéreas y navales.
Omnipresencia en la vida doméstica
Más allá del ámbito militar, el magnetrón se ha convertido en un componente esencial en la vida cotidiana. Su uso masivo en hornos microondas ha transformado los hábitos alimentarios de millones de hogares en todo el mundo. Los hornos microondas utilizan el magnetrón para generar ondas electromagnéticas que excitan las moléculas de agua en los alimentos, calentándolos de manera rápida y eficiente. Esta aplicación doméstica ha hecho del magnetrón uno de los dispositivos electrónicos más reconocidos por el público en general, a menudo considerado como un símbolo de la conveniencia moderna.
Impacto tecnológico continuo
El legado del magnetrón continúa expandiéndose en diversas áreas tecnológicas. Además de los radares y los hornos microondas, estos dispositivos se utilizan en comunicaciones inalámbricas, calentamiento industrial y hasta en la medicina para tratamientos de hipertermia. La capacidad del magnetrón para operar en frecuencias elevadas lo hace versátil para múltiples aplicaciones donde la eficiencia y la potencia son críticas. Su desarrollo inicial, diseñado para satisfacer las necesidades específicas del radar, ha demostrado ser una base sólida para innovaciones futuras en la electrónica y la física aplicada.
