Llanta: definición, historia y especificaciones técnicas

Definición y concepto

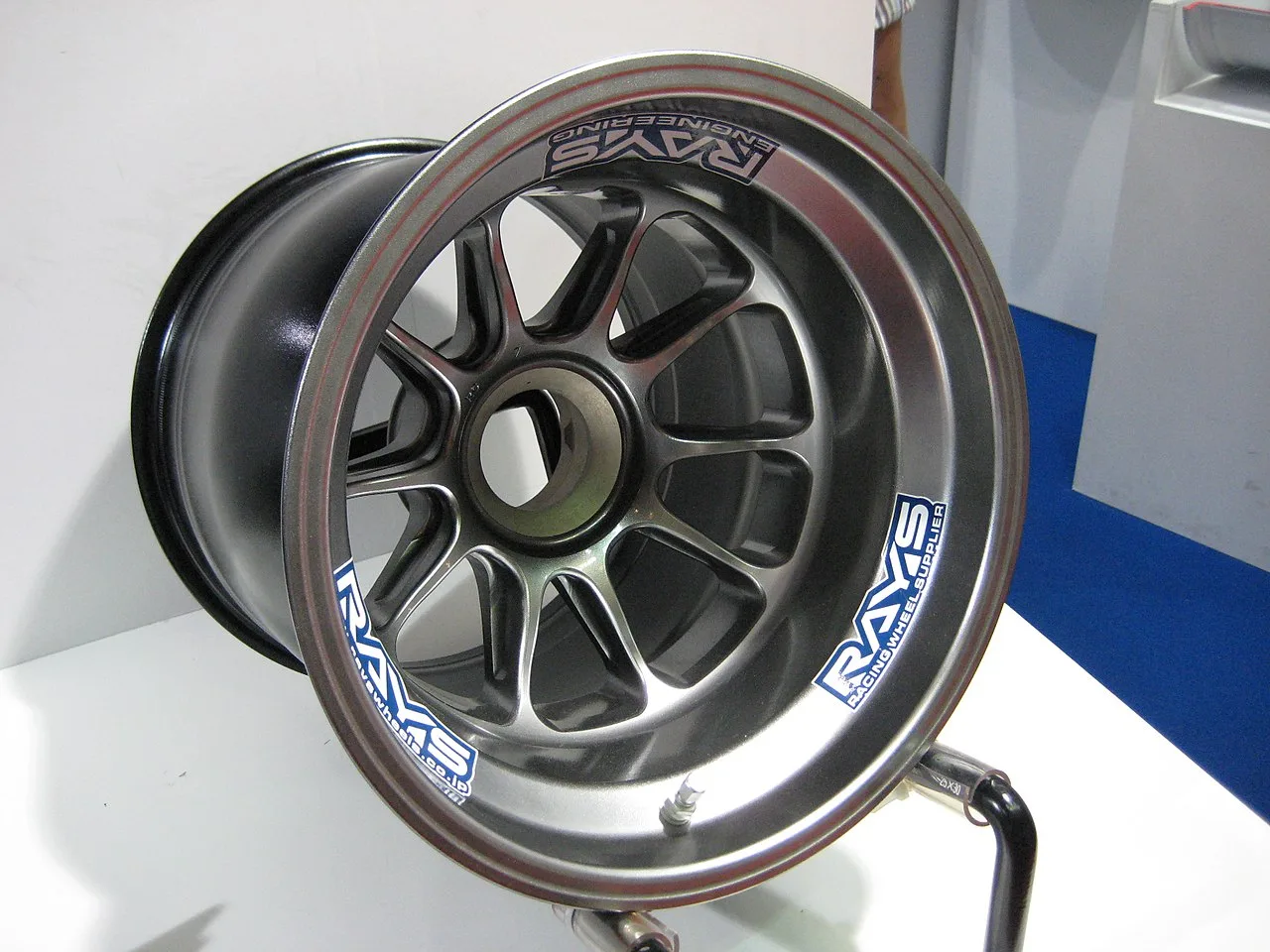

La llanta, también conocida como rin o aro, es la parte metálica sobre la cual se monta el neumático de caucho. Este componente mecánico es fundamental en las ruedas de diversos vehículos, incluyendo automóviles, camiones, motocicletas, aviones y bicicletas. Su función principal es sostener el neumático para que conserve la forma adecuada al rodar, asegurando la estabilidad y el rendimiento del vehículo. Es crucial distinguir entre la llanta, que es la estructura rígida de soporte, y el neumático, que es la cubierta flexible de goma que entra en contacto directo con la superficie de rodaje.

Origen del término y usos regionales

El término "llanta" tiene orígenes etimológicos variados. Proviene del francés jante o del latín planta en contextos botánicos. En América Latina, el uso del término puede variar regionalmente; mientras que en algunas zonas se prefiere "rin" o "aro", en otras "llanta" es el término predominante para referirse a la pieza metálica. Es importante notar que, en otros contextos como la botánica o la anatomía, la palabra "llanta" puede tener significados distintos, aunque en el ámbito mecánico se refiere específicamente a la estructura de soporte del neumático.

Estándares de fabricación

Las llantas están sujetas a estándares de fabricación para garantizar su calidad y compatibilidad con diferentes vehículos. Las llantas de coches están estandarizadas en DIN 7817, mientras que las de vehículos comerciales siguen la norma DIN 7820. Estos estándares aseguran que las llantas cumplan con requisitos específicos de resistencia, dimensiones y montaje, lo que es esencial para el rendimiento y la seguridad de los vehículos. La evolución histórica de las llantas ha ido de la mano con el desarrollo de los vehículos, desde los carruajes hasta los vehículos modernos, adaptándose a las necesidades cambiantes de la industria automotriz.

Historia de la rueda y el neumático

La evolución de la rueda y sus componentes metálicos refleja siglos de innovación mecánica. Las ruedas originales de los carruajes consistían en radios de madera y un aro exterior, a menudo de hierro forjado, diseñado para soportar cargas estáticas y dinámicas básicas. Sin embargo, la verdadera revolución en la comodidad y eficiencia del rodaje comenzó con la introducción del caucho vulcanizado. Charles Goodyear patentó el proceso de vulcanización del caucho en 1839, lo que permitió que el material se volviera más resistente a los cambios de temperatura y más duradero, sentando las bases para su uso masivo en la industria del transporte.

El nacimiento del neumático moderno

A finales del siglo XIX, la integración del caucho en la rueda dio lugar al neumático tal como lo conocemos. En 1887, John Boyd Dunlop comenzó a experimentar con tubos de goma inflables para reducir las vibraciones en las bicicletas, y en 1888 registró la patente del neumático de aire, un avance crucial que separó la función de suspensión (el neumático) de la estructura de soporte (la llanta). Casi simultáneamente, los hermanos André y Édouard Michelin desarrollaron el neumático desmontable, una innovación que permitía cambiar la goma sin reemplazar toda la rueda, facilitando el mantenimiento y la reparación en vehículos cada vez más complejos.

Evolución técnica y métodos de enllantado

Hacia 1910, la ingeniería de las ruedas avanzó con la introducción del talón metálico, un borde reforzado que aseguraba una mejor fijación del neumático a la llanta, mejorando la estabilidad a mayores velocidades. Los métodos de montaje de la llanta sobre el neumático eran inicialmente artesanales y exigían precisión. Tradicionalmente, se utilizaba el calor para expandir ligeramente la llanta metálica, alcanzando temperaturas cercanas a los 800 °C, lo que permitía que el neumático se deslizara más fácilmente sobre el aro antes de que la contracción térmica asegurara el ajuste. Posteriormente, se incorporó la presión hidráulica para aplicar una fuerza uniforme, reduciendo el riesgo de deformaciones y mejorando la hermeticidad del conjunto. Estos procesos sentaron las bases para los estándares de fabricación modernos, como las normas DIN 7817 y DIN 7820, que hoy regulan las dimensiones y características de las llantas para garantizar la seguridad y la compatibilidad en la industria automotriz.

¿Cómo se leen los códigos de las llantas?

La interpretación de los códigos impresos en el borde de las llantas es fundamental para garantizar la compatibilidad mecánica y el rendimiento del vehículo. Estos códigos siguen estándares internacionales, específicamente la norma DIN 7817 para vehículos de pasajeros y la DIN 7820 para vehículos comerciales, que estandarizan las dimensiones y características de fabricación. Comprender estos datos permite identificar el fabricante, la fecha de producción, las medidas geométricas y los parámetros de montaje.

Estructura del código de identificación

Los códigos se leen de izquierda a derecha y contienen información técnica precisa. A continuación, se desglosan los componentes de los ejemplos proporcionados: LEMERS MADE IN USA 06 99 DOT 7 1/2 J 17 H2 5 ET36 y 7½J× 16 H2 ET15 LK 5×110 MZ57.

Código	Significado	Detalle técnico
LEMERS / MADE IN USA	Fabricante y Origen	Marca del fabricante y país de origen.
06 99 / DOT	Fecha de fabricación	Semana y año de producción según norma DOT.
7 1/2 / 7½	Ancho de la llanta	Medida en pulgadas del ancho interior.
J	Perfil del borde	Forma de los bordes para sujetar el neumático.
17 / 16	Diámetro	Diámetro nominal en pulgadas.
H2	Perfil de la pestaña	Tipo de perfil de la pestaña de montaje.
ET36 / ET15	Desplazamiento (Offset)	Distancia en mm desde el centro hasta la cara de montaje.
LK 5×110	Patrón de agujeros	5 agujeros con diámetro de círculo de 110 mm.
MZ57	Centrado	Diámetro del orificio central de centrado en mm.

El desplazamiento (ET) determina la posición de la rueda respecto al eje. Un valor positivo indica que la cara de montaje está hacia el exterior, mientras que un valor negativo la sitúa hacia el interior. El patrón de agujeros (LK) define la disposición de los tornillos, y el centrado (MZ) asegura el ajuste preciso en el cubo del eje. Estos parámetros, regulados por las normas DIN, son esenciales para la correcta instalación y el equilibrio dinámico de la rueda.

Tipos de perfiles de brida y sección

Los perfiles de brida y sección de una llanta determinan la forma del borde donde se asienta el neumático, influyendo directamente en la facilidad de montaje, la estanqueidad y la resistencia mecánica bajo carga. La estandarización de estos perfiles es esencial para la compatibilidad entre fabricantes de llantas y neumáticos en diferentes sectores de transporte.

Tipos de perfiles de brida

Existen múltiples designaciones de perfiles de brida, identificadas por letras mayúsculas, cada una adaptada a necesidades específicas de geometría y aplicación. Los perfiles A, B, D, E, F, G, H, J, JJ, P, K, S, T, V y W representan variaciones en el ángulo, el radio y la anchura del borde de la llanta. Estas diferencias son críticas para asegurar que el neumático se mantenga firme durante la rotación, absorba impactos y distribuya la presión de aire de manera uniforme.

Tipo de Perfil	Descripción General	Aplicación Típica
A, B, D, E, F, G, H	Perfiles básicos con variaciones en el ángulo de la brida.	Bicicletas, motocicletas y vehículos ligeros.
J, JJ	Perfiles con hombros más pronunciados para mayor estabilidad.	Automóviles de pasajeros y vehículos comerciales ligeros.
P, K, S, T, V, W	Perfiles especializados para cargas pesadas o altas velocidades.	Camiones, autobuses y vehículos industriales.

Perfiles de sección

Además de la brida, la sección transversal de la llanta define su estructura interna y su capacidad para soportar el neumático. Los principales tipos de perfiles de sección incluyen:

Semi-drop: Presenta un centro ligeramente hundido, facilitando el montaje del neumático y ofreciendo una buena resistencia a los impactos laterales. Común en vehículos ligeros y bicicletas.
Flatbase: Caracterizado por una base plana, este perfil ofrece máxima estabilidad y es típico en vehículos comerciales pesados y maquinaria industrial, donde la carga es constante y elevada.
Divided: Consiste en dos mitades separadas que se unen mediante tornillos o pernos. Este diseño permite el montaje del neumático sin necesidad de desmontar la rueda completa, siendo útil en aplicaciones donde el acceso al eje es limitado.
Drop-centre: Posee un centro significativamente hundido, lo que permite que el neumático se asiente con mayor facilidad y ofrece una mayor resistencia a la deformación bajo carga. Es común en vehículos de pasajeros y algunos tipos de camiones.

La elección del perfil adecuado depende de las exigencias de rendimiento, carga y velocidad del vehículo, asegurando que la llanta cumpla su función de sostener el neumático de manera eficiente y segura.

¿Qué diferencia a las llantas civiles de las militares?

La distinción entre las llantas de uso civil y las de aplicación militar responde a requisitos operativos divergentes, donde la fiabilidad estructural y la resistencia al impacto priorizan el peso y la simplicidad en el entorno bélico. Las llantas históricas destinadas al transporte civil se caracterizaban por su diseño continuo y liso, diseñado para ofrecer una superficie de contacto uniforme que favoreciera el confort y la durabilidad del neumático en carreteras relativamente estables. Su montaje dependía de sistemas de aseguramiento mediante clavos o tornillos tradicionales, lo que permitía una sustitución rápida pero exigía herramientas específicas y un mantenimiento periódico para evitar la holgura por vibración.

Características de las llantas militares

En contraste, las llantas desarrolladas para el uso militar incorporaban diseños fragmentados o segmentados, una innovación crítica que permitía el desmontaje rápido del neumático incluso cuando la presión interna era mínima o nula. Esta configuración era esencial para la logística en campo, donde la rapidez de reparación podía determinar la movilidad de la unidad. El montaje de estas llantas se realizaba mediante pernos de alta resistencia, ofreciendo una sujeción más robusta frente a las vibraciones intensas y los impactos de la artillería. El material preferido era el acero semiduro, como el tipo Schneider, seleccionado por su capacidad para absorber golpes sin fracturarse de manera catastrófica, manteniendo la integridad estructural bajo cargas dinámicas extremas.

Distribución de la carga y anchura

La anchura de la llanta juega un papel fundamental en la distribución de la carga del vehículo sobre el terreno. Una mayor anchura distribuye el peso sobre una superficie más extensa, reduciendo la presión específica ejercida sobre el suelo. Este principio es vital tanto en el entorno civil para mejorar la tracción y la estabilidad, como en el militar para minimizar la hundimiento en terrenos blandos o fangosos. La relación entre la anchura de la llanta y la carga soportada determina la eficiencia del rodaje y la resistencia al desgaste del neumático, influyendo directamente en la vida útil del conjunto rueda-neumático. La estandarización de estas dimensiones, como se observa en normas técnicas, busca optimizar este equilibrio entre capacidad de carga, estabilidad y resistencia mecánica, asegurando que la llanta cumpla su función de sostener el neumático y conservar su forma durante el movimiento.

Ejercicios resueltos de interpretación de códigos

La interpretación de los códigos de identificación en las llantas permite determinar con precisión el fabricante, las dimensiones y las especificaciones técnicas necesarias para la compatibilidad con el vehículo. A continuación, se presentan dos ejercicios resueltos que ilustran este proceso paso a paso, aplicando los conocimientos sobre los estándares DIN 7817 y DIN 7820 mencionados en la base de datos.

Ejercicio 1: Identificación de llanta para automóvil ligero

Se dispone de una llanta con la siguiente marcaje: "15x6J 4x100 ET45". El objetivo es identificar sus características técnicas según el estándar DIN 7817.

Paso 1: Identificación del fabricante y estándar. La ausencia de un código alfanumérico específico del fabricante indica que se debe consultar la etiqueta lateral o el sello del fabricante. El estándar aplicable es DIN 7817, destinado a vehículos ligeros.

Paso 2: Análisis de dimensiones. El código "15x6J" indica un diámetro de 15 pulgadas y un ancho de 6 pulgadas. La letra "J" describe el perfil del borde de la llanta, que determina la forma del neumático montado.

Paso 3: Especificaciones de montaje. "4x100" se refiere a la distribución de los agujeros de montaje: 4 agujeros con una circunferencia de 100 mm. "ET45" indica la entrada (offset) de 45 mm, que es la distancia desde el plano central de la llanta hasta su superficie de montaje.

Ejercicio 2: Identificación de llanta para vehículo comercial

Se analiza una llanta con la marcaje: "7.50-20 6H".

Paso 1: Identificación del estándar. El formato del código indica que se trata de una llanta para vehículo comercial, por lo que se aplica el estándar DIN 7820.

Paso 2: Análisis de dimensiones. "7.50" indica un ancho de llanta de 7.50 pulgadas. "20" es el diámetro de la llanta en pulgadas. El símbolo "-" indica que es una llanta de sección baja o de perfil estándar para neumáticos de sección ancha.

Paso 3: Especificaciones de montaje. "6H" indica que la llanta tiene 6 agujeros de montaje. La letra "H" puede referirse a la forma del borde o a una característica específica del fabricante, que debe verificarse en la tabla de especificaciones del fabricante correspondiente.

Estos ejercicios demuestran la importancia de comprender los códigos de identificación para seleccionar la llanta adecuada para cada tipo de vehículo, asegurando la compatibilidad y el rendimiento óptimo.
