El interferómetro es un instrumento de medición óptica y ondulatoria que se basa en el principio de la interferencia de ondas para realizar mediciones de alta precisión. Este dispositivo divide un haz de luz u otra onda en dos o más componentes, que luego se recombinan para crear un patrón de interferencia, permitiendo medir diferencias de camino óptico, longitudes de onda y cambios mínimos en la fase de las ondas.
La importancia del interferómetro radica en su capacidad para medir cantidades extremadamente pequeñas, como fracciones de la longitud de onda de la luz, lo que lo convierte en una herramienta fundamental en diversas áreas de la ciencia y la tecnología. Desde la física fundamental hasta la astronomía moderna, los interferómetros han permitido avances significativos, como la detección de ondas gravitacionales y la caracterización de exoplanetas.
El funcionamiento del interferómetro se basa en la superposición de ondas coherentes, donde la diferencia de fase entre las ondas determina el patrón de interferencia resultante. Este principio permite medir con precisión dimensiones físicas, índices de refracción y otras propiedades ópticas de los materiales, haciendo del interferómetro una herramienta versátil y esencial en la investigación científica.
Definición y concepto
El interferómetro se define como un instrumento óptico de alta precisión diseñado para medir longitudes de onda de la luz, velocidades de onda, pequeñas distancias e índices de refracción. Su funcionamiento fundamental se basa en el fenómeno de la interferencia de ondas, un principio físico donde dos o más ondas se superponen para formar un patrón resultante. Este dispositivo permite obtener mediciones extraordinariamente precisas al comparar las fases de las ondas luminosas después de que han recorrido trayectorias distintas.
Principio de funcionamiento
El mecanismo central del interferómetro implica la división de un haz de luz coherente en dos haces separados. Estos haces recorren rutas ópticas diferentes antes de volver a converger en un punto de observación o detección. La división de los haces se logra típicamente mediante el uso de componentes ópticos específicos, como espejos semitransparentes (divisores de haz) y prismas. Cuando los dos haces se recombinan, sus ondas interactúan entre sí, generando un patrón de interferencia compuesto por franjas claras y oscuras.
Este patrón de interferencia surge de la diferencia de camino óptico entre los dos haces. Si la diferencia de longitud de las trayectorias es un múltiplo entero de la longitud de onda, se produce interferencia constructiva, resultando en una franja brillante. Por el contrario, si la diferencia es un múltiplo semientero de la longitud de onda, ocurre interferencia destructiva, creando una franja oscura. La precisión de la medición depende de la estabilidad de estos patrones y de la capacidad del instrumento para detectar cambios mínimos en la posición de las franjas.
La configuración básica permite medir variaciones extremadamente pequeñas en la distancia recorrida por la luz, lo que lo convierte en una herramienta esencial para determinar índices de refracción de materiales y longitudes de onda con gran exactitud. La sensibilidad del instrumento radica en la relación directa entre el desplazamiento de las franjas de interferencia y la diferencia de camino óptico experimentada por los haces divididos.
¿Cómo funciona el principio de interferencia?
El funcionamiento del interferómetro se basa en el principio físico de la superposición de ondas. Este instrumento óptico divide un haz de luz coherente en dos trayectorias distintas, permitiendo que cada uno recorra una ruta óptica diferente antes de volver a converger. Al unirse nuevamente, los dos haces interactúan entre sí, generando un patrón de interferencia compuesto por franjas claras y oscuras que revelan diferencias precisas en las distancias recorridas.

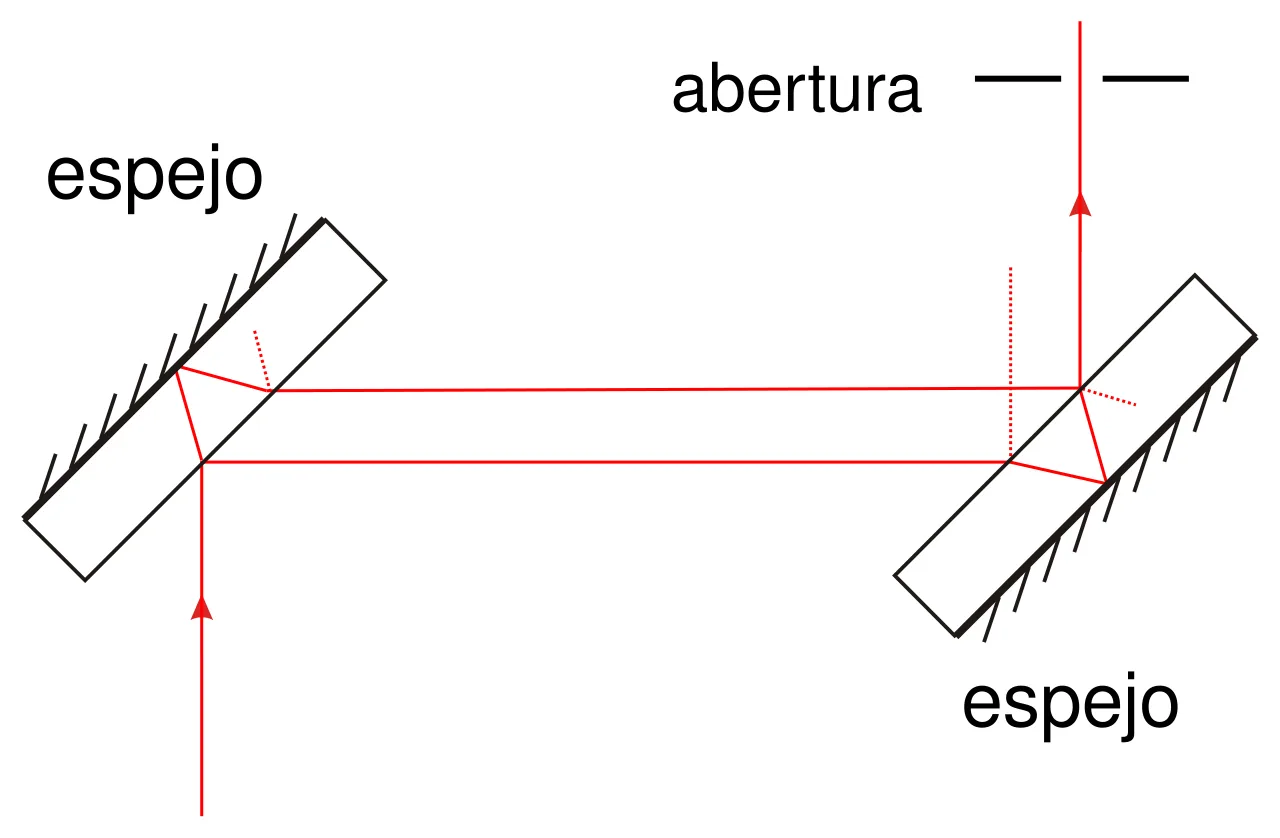

Mecanismo de división y recombinación de haces
El proceso inicia con la división de la luz incidente en dos haces separados. Estos haces viajan a través de caminos ópticos distintos, lo que puede implicar la reflexión en espejos, la transmisión a través de lentes o la propagación por diferentes medios materiales. La clave del dispositivo reside en que cualquier variación en la longitud de uno de estos caminos afecta la fase de la onda que lo recorre. Cuando los haces se recombinan, sus crestas y valles se alinean o desalinean dependiendo de la diferencia de trayectoria óptica acumulada.
Relación entre desplazamiento y franjas de interferencia
La sensibilidad del instrumento se demuestra mediante el movimiento controlado de uno de los espejos en la trayectoria de uno de los haces. Un desplazamiento del espejo en una distancia igual a la mitad de la longitud de onda de la luz utilizada produce un cambio de fase suficiente para generar un ciclo completo en el patrón de interferencia. Esto significa que las franjas de luz y oscuridad avanzan una posición entera, pasando de un máximo de intensidad a otro máximo idéntico a través de un mínimo intermedio.
Cálculo de la longitud de onda
Para determinar la longitud de onda con gran precisión, se cuenta el número de ciclos completos de cambios en las franjas de interferencia mientras se mueve el espejo una distancia conocida. Cada franja que pasa por un punto de observación fija corresponde a un cambio de media longitud de onda en la diferencia de caminos ópticos. Al dividir la distancia total recorrida por el espejo entre el doble del número de franjas contadas, se obtiene el valor de la longitud de onda de la fuente luminosa. Este método permite mediciones extraordinariamente precisas, fundamentales para aplicaciones en astronomía y física experimental.
Tipos de mediciones posibles con un interferómetro
Los interferómetros son instrumentos versátiles cuya capacidad de medir con gran precisión longitudes de onda de la luz se extiende a múltiples parámetros físicos fundamentales. Al dividir la luz en dos haces que recorren trayectorias distintas y convergen para formar un patrón de interferencia, estos dispositivos permiten cuantificar variaciones mínimas en la fase de las ondas. Esta sensibilidad extrema hace posible medir distancias pequeñas, como el contorno de superficies de espejos, así como índices de refracción a través del desplazamiento de franjas causado por el retraso de un haz. La precisión en la medición de longitudes de onda con rayo monocromático constituye la base de muchas aplicaciones ópticas modernas.
| Tipo de medición | Parámetro medido |
|---|---|
| Medición de longitud de onda | Rayo monocromático |
| Medición de distancias pequeñas | Contorno de superficies de espejos |
| Medición de índices de refracción | Desplazamiento de franjas por retraso del haz |
Medición de longitudes de onda
La determinación precisa de la longitud de onda de un rayo monocromático es una función central del interferómetro. Este proceso se basa en la comparación directa de la fase de la luz dividida. La precisión alcanzada permite establecer patrones de longitud en óptica y física fundamental, sirviendo como referencia para otras mediciones más complejas.
Medición de distancias pequeñas
Para medir distancias pequeñas, los interferómetros analizan el contorno de superficies de espejos. Esta capacidad es crucial en la fabricación y verificación de componentes ópticos de alta precisión. Las variaciones mínimas en la superficie generan cambios detectables en el patrón de interferencia, permitiendo mapear la topografía con resolución submicroscópica.
Medición de índices de refracción
La medición de índices de refracción se logra observando el desplazamiento de franjas por retraso del haz. Cuando uno de los haces atraviesa un medio transparente, su velocidad cambia respecto al otro haz, generando un desfase. Este método permite determinar las propiedades ópticas de gases, líquidos y sólidos con alta sensibilidad.
Historia: el experimento de Michelson y Morley
El desarrollo histórico de la óptica física encuentra uno de sus hitos más significativos en el experimento realizado por Albert A. Michelson y Edward W. Morley. Este estudio, llevado a cabo a finales del siglo XIX, utilizó un interferómetro de gran precisión para abordar una de las preguntas fundamentales de la física de la época: la naturaleza del medio a través del cual se propagaba la luz. En aquella época, se asumía ampliamente que la luz viajaba a través de un medio hipotético llamado éter luminífero, que se consideraba estacionario en relación con el universo. El objetivo principal del experimento era medir la velocidad de la Tierra respecto a este éter, lo que permitiría determinar la velocidad absoluta del movimiento terrestre a través del espacio.
Diseño y metodología del experimento
El interferómetro diseñado por Michelson y Morley funcionaba dividiendo un haz de luz coherente en dos haces perpendiculares entre sí. Estos haces viajaban por dos brazos de longitud igual, rebotaban en espejos y volvían a converger para formar un patrón de interferencia. Si la Tierra se movía a través del éter, se esperaba que el haz de luz que viajaba en la dirección del movimiento terrestre experimentara una velocidad diferente al haz que viajaba perpendicularmente a dicho movimiento. Esta diferencia de velocidad debería haber causado un desplazamiento medible en las franjas de interferencia cuando el aparato se giraba en 90 grados.
La precisión del instrumento era tal que podía detectar diferencias extremadamente pequeñas en la longitud de onda de la luz. Sin embargo, los resultados fueron sorprendentes: el patrón de interferencia mostró un desplazamiento casi nulo, lo que sugería que la velocidad de la luz era la misma en todas las direcciones, independientemente del movimiento de la Tierra. Este resultado, conocido como el "resultado nulo" del experimento de Michelson-Morley, desafió las concepciones clásicas del espacio y el tiempo.
Implicaciones para la Teoría de la Relatividad Especial
El hallazgo de que la velocidad de la luz en el vacío es constante e independiente del observador se convirtió en un postulado clave de la Teoría de la Relatividad Especial propuesta por Albert Einstein en 1905. Esta teoría revolucionó la física al establecer que las leyes de la física son las mismas para todos los observadores inerciales y que la velocidad de la luz es una constante universal. El experimento de Michelson y Morley, por lo tanto, no solo confirmó la precisión del interferómetro como instrumento de medición, sino que también sentó las bases para una nueva comprensión del universo.
La constante velocidad de la luz implica que el tiempo y el espacio no son absolutos, sino que dependen del estado de movimiento del observador. Esto llevó a conceptos como la dilatación del tiempo y la contracción de la longitud, que han sido confirmados por numerosas experimentaciones posteriores. El interferómetro, así, pasó de ser una herramienta para medir longitudes de onda con gran precisión a convertirse en un instrumento fundamental para probar las teorías más profundas de la física moderna.
En resumen, el experimento de Michelson y Morley demostró que la velocidad de la luz es constante, lo que fue crucial para el desarrollo de la Teoría de la Relatividad Especial. Este logro no solo validó el uso del interferómetro en la medición de longitudes de onda, sino que también abrió nuevas vías de investigación en la física, influyendo en campos como la astronomía, donde se utiliza para medir el diámetro de estrellas como Betelgeuse y detectar exoplanetas.
Aplicaciones en astronomía y detección de exoplanetas
En el campo de la astronomía, el interferómetro se ha consolidado como una herramienta fundamental para superar las limitaciones de los telescopios individuales, permitiendo mediciones de alta precisión en objetos celestes distantes. Su capacidad para medir ángulos extremadamente pequeños lo hace ideal para analizar características físicas de estrellas que, de otro modo, aparecerían como puntos de luz casi sin dimensión aparente. Este principio óptico permite a los astrónomos obtener imágenes detalladas y cuantificar variaciones sutiles en el brillo superficial de las estrellas, ofreciendo una ventana directa a la dinámica estelar.
Medición de diámetros estelares
Una de las aplicaciones más notables del interferómetro es la determinación del diámetro de estrellas grandes y relativamente cercanas a nuestro sistema solar. El caso de Betelgeuse es emblemático en este contexto. Al dividir la luz procedente de esta estrella gigante roja y hacer que los haces recorran trayectorias distintas antes de converger, se genera un patrón de interferencia que revela detalles sobre su tamaño angular. Este método ha permitido a los investigadores comprender mejor la escala real de Betelgeuse, una estrella cuya inmensidad resulta difícil de capturar con instrumentos ópticos convencionales debido a su distancia y a la atmósfera terrestre.
La precisión con la que el interferómetro mide estos ángulos permite detectar cambios mínimos en la superficie estelar. Las variaciones de brillo en la superficie de estrellas como Betelgeuse pueden ser atribuidas a pulsaciones, manchas estelares o incluso a la presencia de compañeras cercanas. Al analizar estos patrones de interferencia, los astrónomos pueden reconstruir mapas de brillo que muestran la distribución de la luz en la superficie estelar, proporcionando datos cruciales para la comprensión de la evolución estelar.
Detección de exoplanetas
El interferómetro también juega un papel crucial en la búsqueda y caracterización de planetas fuera de nuestro sistema solar, conocidos como exoplanetas. Una de las técnicas principales implica la medición de pequeñas variaciones en la trayectoria de las estrellas causadas por la gravedad de los planetas que las orbitan. Estas variaciones, aunque mínimas, pueden ser detectadas mediante la interferometría, que compara la posición aparente de la estrella en diferentes momentos del tiempo.
Al medir con gran precisión los desplazamientos angulares de una estrella, los astrónomos pueden inferir la masa y la órbita de los exoplanetas que la rodean. Este método es particularmente útil para detectar planetas gigantes que ejercen una influencia gravitatoria significativa sobre su estrella anfitriona. La capacidad del interferómetro para distinguir entre el brillo de la estrella y el de su planeta permite reducir el ruido de fondo, facilitando la detección de señales más débiles y, por lo tanto, de planetas de menor tamaño.
Extensión a otras longitudes de onda y radioastronomía
Aunque el principio del interferómetro se originó en la óptica visible, su aplicación se ha extendido a otras longitudes de onda, lo que ha enriquecido significativamente el campo de la astronomía. En la radioastronomía, el uso de interferómetros es generalizado y ha llevado a descubrimientos fundamentales sobre la estructura del universo. Los radiotelescopios, al funcionar como interferómetros, combinan las señales recibidas por múltiples antenas para crear una imagen compuesta con una resolución angular mucho mayor que la de una sola antena.
Esta técnica permite a los astrónomos estudiar fenómenos cósmicos que emiten radiación en el rango de las ondas de radio, como los cuásares, las nebulosas y los remanentes de supernovas. La capacidad de medir ángulos extremadamente pequeños en el rango de las ondas de radio ha permitido observar detalles en la superficie de estrellas y en la estructura de galaxias lejanas con una claridad sin precedentes. La extensión del principio del interferómetro a diversas longitudes de onda demuestra su versatilidad y su importancia continua en la exploración del universo.
¿En qué otras áreas se aplica el interferómetro?
El interferómetro trasciende su origen en la óptica clásica y la física fundamental para convertirse en una herramienta transversal en múltiples disciplinas científicas e industriales. Su capacidad para detectar variaciones mínimas en la longitud de onda y el índice de refracción permite mediciones de alta precisión que son críticas en campos tan diversos como la agricultura, la biotecnología y la industria de los cosméticos. La versatilidad del instrumento radica en su principio básico: al dividir un haz de luz en dos trayectorias y hacer que convergan, cualquier alteración en el medio por el que viaja la luz genera un patrón de interferencia cuantificable. Esta sensibilidad extrema se traduce en aplicaciones prácticas que mejoran la eficiencia, la calidad y el descubrimiento en estas áreas.
Aplicaciones en la agricultura
En el sector agrícola, la interferometría se emplea principalmente a través de la espectroscopía infrarroja por transformada de Fourier (FTIR), una técnica que depende fundamentalmente del interferómetro de Michelson. Este método permite analizar la composición química de suelos, cultivos y productos agrícolas con rapidez y precisión. Los agricultores e investigadores utilizan estos datos para evaluar el contenido de humedad, la concentración de nutrientes como nitrógeno y fósforo, y la presencia de contaminantes en los cultivos. La medición precisa de estos parámetros facilita la gestión eficiente de los recursos hídricos y la aplicación de fertilizantes, optimizando así el rendimiento de los cultivos y reduciendo el impacto ambiental. Además, la interferometría de onda corta ayuda en la detección temprana de enfermedades vegetales al identificar cambios sutiles en la reflectancia de las hojas, permitiendo intervenciones rápidas antes de que el daño sea irreversible.
Uso en biotecnología
La biotecnología se beneficia enormemente de la precisión del interferómetro en el análisis de macromoléculas biológicas. Técnicas como la interferometría de superficie (SPR) y la interferometría de luz blanca se utilizan para estudiar interacciones moleculares en tiempo real, como la unión de proteínas, el plegamiento de ADN y la dinámica de membranas celulares. Estas mediciones son esenciales en el desarrollo de fármacos, donde se necesita cuantificar la afinidad de unión entre un medicamento diana y su receptor con alta resolución. Además, la interferometría ayuda en la caracterización de nanoestructuras biológicas y en el monitoreo de procesos de fermentación y cultivo celular, proporcionando datos críticos sobre el crecimiento microbiano y la producción de metabolitos. La capacidad del interferómetro para detectar cambios mínimos en el índice de refracción lo convierte en una herramienta indispensable para la investigación biomédica y el control de calidad en la producción biotecnológica.
Aplicaciones en la industria de los cosméticos
En la industria de los cosméticos, el interferómetro se utiliza para el análisis de la textura, la estabilidad y la composición de formulaciones complejas. La interferometría de luz blanca permite medir el grosor de películas delgadas y la rugosidad de superficies, lo que es crucial para evaluar la aplicación y la durabilidad de productos como cremas, lociones y maquillaje. Además, la espectroscopía FTIR se emplea para identificar y cuantificar los ingredientes activos en las formulaciones, asegurando la consistencia y la pureza de los productos finales. La precisión de estas mediciones ayuda a los científicos de la cosmética a optimizar la formulación de productos, mejorando su eficacia y la experiencia del usuario. También se utiliza en el control de calidad para detectar impurezas y variaciones en la viscosidad y la densidad, garantizando que cada lote cumpla con los estándares de calidad requeridos por el mercado.
Ejercicios resueltos
Principio de cálculo de desplazamiento
Para comprender la relación entre el desplazamiento mecánico y el patrón de interferencia, es fundamental analizar la geometría del haz de luz. Cuando un espejo móvil se desplaza una distancia d, la luz recorre esa distancia dos veces: una al ir hacia el espejo y otra al regresar. Por lo tanto, la diferencia de camino óptico total es igual a 2d.
Un ciclo completo de franjas de interferencia (por ejemplo, pasar de una franja brillante a la siguiente brillante) ocurre cuando la diferencia de camino cambia exactamente una longitud de onda λ. La relación fundamental es:
N=2dλ
Donde N es el número de ciclos observados, d es el desplazamiento del espejo y λ es la longitud de onda. Esto implica que cada ciclo corresponde a un desplazamiento de λ2.
Ejercicio 1: Cálculo de la longitud de onda
Se desplaza un espejo de un interferómetro una distancia de 0.1 mm. Se observan 300 franjas brillantes que cruzan el punto de observación. Calcular la longitud de onda de la luz utilizada.
Datos:
- Desplazamiento d=0.1 mm = 1×10-4 m.
- Número de ciclos N=300.
Despejamos λ de la fórmula:
λ=2dN=2×1×10-4300=2×10-4300≈6.67×10-7 m.
La longitud de onda es aproximadamente 667 nm, lo que corresponde a luz roja.
Ejercicio 2: Número de franjas para un desplazamiento dado
Si se utiliza luz láser con una longitud de onda de 500 nm y se desplaza el espejo una distancia de 0.5 mm, ¿cuántas franjas de interferencia pasan por el punto de observación?
Datos:
- Longitud de onda λ=500 nm = 5×10-7 m.
- Desplazamiento d=0.5 mm = 5×10-4 m.
Aplicamos la fórmula:
N=2dλ=2×5×10-45×10-7=10×10-45×10-7=200
Se observan exactamente 200 ciclos de franjas.
Preguntas frecuentes
¿Qué es un interferómetro y para qué se utiliza?
Un interferómetro es un instrumento que mide pequeñas diferencias en la longitud de onda o la fase de las ondas, generalmente de luz. Se utiliza en diversas áreas como la óptica, la astronomía y la física para medir distancias, índices de refracción y otras propiedades con alta precisión.
¿Cómo funciona el principio de interferencia en un interferómetro?
El principio de interferencia en un interferómetro se basa en la división de un haz de luz en dos o más componentes que viajan por diferentes caminos y luego se recombinan. La diferencia de fase entre estos haces crea un patrón de interferencia, que puede ser analizado para medir cambios mínimos en el camino óptico.
¿Qué tipos de mediciones se pueden realizar con un interferómetro?
Con un interferómetro se pueden realizar mediciones de longitudes de onda, diferencias de camino óptico, índices de refracción, temperaturas, presiones y cambios en la forma o tamaño de objetos. También se utilizan para medir ondas gravitacionales y caracterizar exoplanetas en astronomía.
¿Cuál es la importancia histórica del experimento de Michelson y Morley?
El experimento de Michelson y Morley fue crucial en la historia de la física porque buscaba detectar el éter luminífero, un medio hipotético a través del cual viajaba la luz. Aunque el resultado fue negativo, este experimento sentó las bases para la teoría de la relatividad especial de Einstein.
¿En qué otras áreas se aplica el interferómetro además de la astronomía?
Además de la astronomía, los interferómetros se aplican en la óptica, la física de partículas, la ingeniería mecánica, la biología y la geodesia. También se utilizan en la tecnología láser, la microscopía y la espectroscopía para medir propiedades físicas y químicas con alta precisión.
Resumen
Su funcionamiento se basa en la división y recombinación de haces de luz, lo que permite medir diferencias de camino óptico, longitudes de onda y otros parámetros físicos. Desde el experimento histórico de Michelson y Morley hasta la detección de ondas gravitacionales y exoplanetas, los interferómetros han sido fundamentales en el avance de la física y la astronomía.
Además de su aplicación en la astronomía, los interferómetros se utilizan en diversas áreas como la óptica, la ingeniería y la biología, demostrando su versatilidad y precisión. Este instrumento continúa siendo una herramienta clave para la investigación científica y tecnológica, permitiendo mediciones que de otra manera serían difíciles de alcanzar.
