Definición y concepto
El espectrómetro de masas es un dispositivo científico diseñado para analizar con gran precisión la composición de diferentes elementos químicos e isótopos atómicos. Su funcionamiento se basa en la separación de los núcleos atómicos en función de su relación entre masa y carga, representada como m/q. Esta técnica de análisis permite determinar la distribución de las moléculas de una sustancia en función de su masa, proporcionando datos críticos para la identificación química.
Principio de funcionamiento
La espectrometría de masas mide las razones masa/carga de iones individuales. Al separar los núcleos atómicos según esta relación, el dispositivo puede identificar los diferentes elementos químicos que forman un compuesto específico. Asimismo, permite determinar el contenido isotópico de diferentes elementos presentes en un mismo compuesto, ofreciendo una visión detallada de la estructura molecular.
Aplicaciones en análisis híbrido
Con frecuencia, el espectrómetro de masas se encuentra como detector de un cromatógrafo de gases. Esta configuración forma parte de una técnica híbrida conocida por sus iniciales en inglés, GC-MS. La integración del espectrómetro como detector mejora la capacidad de análisis al combinar la separación cromatográfica con la precisión de la medición de masa/carga.
Historia del desarrollo tecnológico
La evolución del espectrómetro de masas se fundamenta en los trabajos pioneros de finales del siglo XIX y principios del siglo XX, que establecieron las bases físicas para la separación de iones. Eugen Goldstein inició estas investigaciones en 1886, identificando los rayos catódicos y los rayos canónicos, lo que permitió comprender el comportamiento de las partículas cargadas en campos eléctricos y magnéticos. Posteriormente, Wilhelm Wien desarrolló técnicas de desviación de iones en 1898, sentando las bases para la medición precisa de la relación masa/carga.
Consolidación teórica y primeras aplicaciones
J. J. Thomson avanzó significativamente en la caracterización de los isótopos utilizando un dispositivo conocido como el "espectrógrafo de parábolas". Sus experimentos demostraron que los elementos químicos no eran entidades atómicas simples, sino mezclas de isótopos con masas ligeramente diferentes. Esta comprensión fue crucial para la química analítica moderna.
En las décadas siguientes, Arthur Jeffrey Dempster y F. W. Aston perfeccionaron las técnicas de medición. Dempster introdujo el concepto de "espectrógrafo de masas" en 1918, mientras que Aston desarrolló el primer espectrómetro de masas de alta precisión en 1919, lo que le valió el Premio Nobel de Química en 1922 por su descubrimiento de isótopos en numerosos elementos no radiactivos.
Innovaciones del siglo XX y reconocimientos recientes
El desarrollo tecnológico continuó con innovaciones en la trampa de iones. Hans Dehmelt y Wolfgang Paul recibieron el Premio Nobel de Física en 1989 por el desarrollo de la trampa de iones, una técnica que permite confinar partículas cargadas durante largos períodos mediante campos eléctricos y magnéticos, mejorando la resolución espectral.
En el ámbito de la bioquímica, John Bennett Fenn y Koichi Tanaka fueron galardonados con el Premio Nobel de Química en 2002 por sus contribuciones al desarrollo de métodos de ionización suave para macromoléculas biológicas. Fenn desarrolló la ionización por electrospray (ESI), mientras que Tanaka introdujo la desorción láser asistida por matriz (MALDI), facilitando el análisis de proteínas y polímeros complejos sin su descomposición excesiva.
| Año | Investigador(es) | Aporte principal |
|---|---|---|
| 1886 | Eugen Goldstein | Identificación de rayos catódicos y canónicos |
| 1898 | Wilhelm Wien | Técnicas de desviación de iones |
| 1918 | Arthur Jeffrey Dempster | Concepto de espectrógrafo de masas |
| 1919 | F. W. Aston | Primer espectrómetro de alta precisión |
| 1922 | F. W. Aston | Premio Nobel de Química |
| 1989 | Hans Dehmelt y Wolfgang Paul | Premio Nobel de Física por la trampa de iones |
| 2002 | John Bennett Fenn y Koichi Tanaka | Premio Nobel de Química por ESI y MALDI |
¿Cómo funciona un espectrómetro de masas?
Principios físicos y proceso de análisis
El funcionamiento del espectrómetro de masas se basa en la separación de núcleos atómicos en función de su relación entre masa y carga (m/q). Este dispositivo científico analiza la composición de elementos químicos e isótopos mediante un proceso secuencial que transforma una muestra en datos cuantificables. La técnica permite determinar con gran precisión la distribución de las moléculas de una sustancia, identificando los diferentes elementos que forman un compuesto o su contenido isotópico específico.
El proceso comienza con la preparación de la muestra. Para que los átomos o moléculas sean manipulados por campos externos, primero deben ser convertidos en iones. Esto implica una etapa de vaporización y posterior ionización, donde la muestra se introduce en la fuente de ionización, uno de los tres componentes fundamentales del dispositivo. En esta fase, la energía aplicada arranca electrones de los átomos, generando iones positivos que son esenciales para la posterior separación.
Una vez ionizados, los iones son acelerados por un campo eléctrico hacia el analizador de masa. Es en esta etapa donde ocurre la separación crítica. Los iones viajan a través de campos eléctricos y magnéticos que ejercen fuerzas sobre ellos. La trayectoria de cada ión depende directamente de su relación masa/carga. Un principio físico fundamental dicta que los iones más ligeros experimentan una mayor desviación en su trayectoria que los iones más pesados, asumiendo una carga similar. Esta diferencia en la curvatura permite separar físicamente los distintos componentes de la muestra.
Ejemplo práctico: Análisis de cloruro de sodio
Para ilustrar este mecanismo, considere el análisis de la sal de mesa (NaCl). Al someterse a la fuente de ionización, el compuesto se disocia y sus átomos se ionizan. Los iones de sodio (Na+) y cloro (Cl+) son acelerados hacia el analizador. Dado que el átomo de sodio tiene una masa atómica menor que el del cloro, los iones de sodio se desvían con mayor intensidad al pasar por los campos magnéticos y eléctricos en comparación con los iones de cloro. Esta diferencia de trayectoria permite que el detector registre dos señales distintas, correspondientes a cada elemento.
Finalmente, los iones separados llegan al detector, el tercer componente esencial del sistema. El detector registra la abundancia de cada tipo de ión que llega a él en un momento dado, convirtiendo la señal física en un espectro de masas. Este resultado permite a los investigadores identificar la composición exacta de la muestra original.
Esta capacidad de análisis detallado hace que el espectrómetro de masas sea una herramienta versátil en múltiples disciplinas. Se utiliza ampliamente en el análisis de semiconductores, en el desarrollo de biosensores, en la caracterización de fármacos y en análisis forense. Además, con frecuencia se encuentra integrado como detector de un cromatógrafo de gases, formando una técnica híbrida conocida como GC-MS, lo que amplía aún más su precisión analítica.
Componentes fundamentales del dispositivo

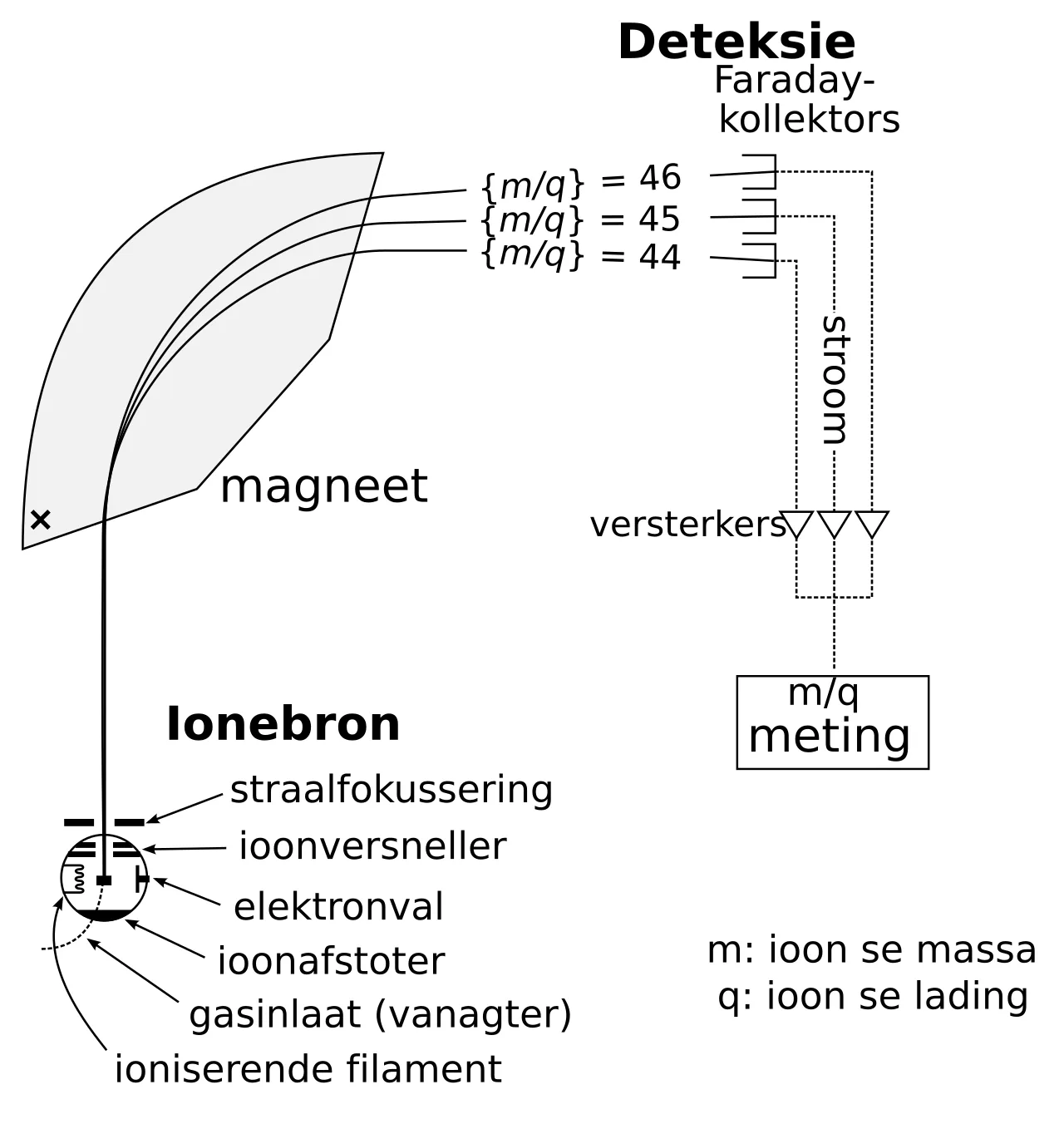

El funcionamiento del espectrómetro de masas se basa en la coordinación precisa de tres componentes fundamentales: la fuente de ionización, el analizador de masa y el detector. Cada uno de estos elementos desempeña un rol crítico para lograr la separación de los núcleos atómicos en función de su relación masa/carga (m/q), permitiendo así determinar la composición de elementos químicos e isótopos con alta precisión.
Fuente de ionización
La fuente de ionización es responsable de convertir las moléculas de la muestra en iones. Existen diversas técnicas para lograr este proceso, cada una adaptada a diferentes tipos de muestras y condiciones experimentales. Entre las técnicas más utilizadas se encuentran la ionización por electrones, el electrospray, la espectrometría de masas por ionización y desorción asistida por láser (MALDI) y el plasma acoplado inductivamente (ICP).
La ionización por electrones es uno de los métodos clásicos y requiere que la muestra se encuentre en fase gaseosa. Para mantener esta fase, es necesario trabajar a presiones bajas, típicamente alrededor de 10^-4 Pa. En este proceso, un haz de electrones choca con las moléculas de la muestra, arrancando electrones y generando iones positivos. Esta técnica es particularmente útil para moléculas volátiles y térmicamente estables.
El electrospray es una técnica blanda que permite la ionización de moléculas grandes y frágiles, como proteínas y polímeros, sin descomponerlas excesivamente. Se utiliza comúnmente en el análisis de biosensores y fármacos. Por su parte, la técnica MALDI emplea un láser para ionizar y desorber moléculas de una matriz sólida, siendo ideal para el análisis de biomoléculas de alto peso molecular. El plasma acoplado inductivamente (ICP) es especialmente efectivo para el análisis de elementos en muestras líquidas y sólidas, generando ones a altas temperaturas mediante un plasma de argon.
Analizador de masa
Una vez generados los iones, el analizador de masa los separa según su relación masa/carga. Este componente puede variar según el diseño del espectrómetro, utilizando campos eléctricos, magnéticos o combinaciones de ambos para dirigir los iones hacia el detector. La precisión del analizador determina la resolución del espectrómetro, es decir, su capacidad para distinguir entre iones con masas muy similares.
Detector
El detector registra los iones que llegan después de pasar por el analizador. Su función es convertir la señal iónica en una señal eléctrica medible, que luego se procesa para generar el espectro de masas. Los detectores pueden variar en sensibilidad y rango dinámico, dependiendo de las necesidades del análisis. En aplicaciones avanzadas, como el análisis de semiconductores o el análisis forense, la elección del detector es crucial para obtener resultados precisos y reproducibles.
La integración de estos tres componentes permite al espectrómetro de masas ser una herramienta versátil en múltiples campos científicos. Su uso como detector en un cromatógrafo de gases (técnica GC-MS) es un ejemplo de cómo la espectrometría de masas se combina con otras técnicas para mejorar la resolución y la identificación de compuestos en mezclas complejas.
Tipos de analizadores de masa
Los analizadores de masa son el corazón del espectrómetro, encargados de separar los iones según su relación masa/carga (m/q). La elección del analizador determina la resolución, el rango de masas y la velocidad de adquisición de datos. Existen varios diseños fundamentales, cada uno con principios físicos distintos que influyen en la precisión del análisis químico e isotópico.
Analizadores de sección magnética
Estos dispositivos utilizan la fuerza de Lorentz para desviar los iones en un campo magnético constante. El radio de curvatura de la trayectoria iónica depende directamente de su relación m/q. Este método ofrece una alta resolución y es fundamental en la determinación precisa del contenido isotópico, como se describe en los trabajos históricos de desarrollo de la técnica.
Cuadrupolos
El analizador de cuadrupolo emplea cuatro barras paralelas con campos eléctricos alternos. Las ecuaciones de Mathieu describen la estabilidad de las trayectorias iónicas a través del filtro. Actúa como un filtro pasabanda, permitiendo el paso de iones con una relación m/q específica mientras que los demás chocan con las barras. Es ampliamente utilizado por su robustez y velocidad, siendo común en sistemas híbridos como el cromatógrafo de gases acoplado a espectrometría de masas (GC-MS).
Tiempo de vuelo (TOF)
En el analizador de tiempo de vuelo, la separación se basa en la conservación de la energía cinética. Los iones acelerados por el mismo voltaje recorren un tubo de deriva; los más ligeros llegan antes al detector que los más pesados. Los sistemas lineales presentan limitaciones de resolución, típicamente alrededor de R=500. Para mejorar esta métrica, se emplean reflectores de tiempo de vuelo, desarrollados por Mamyrin, que compensan las diferencias de energía cinética inicial, aumentando significativamente la resolución del dispositivo.
| Tipo de Analizador | Principio Físico | Característica Principal |
|---|---|---|
| Sección Magnética | Fuerza de Lorentz | Alta resolución, radio de curvatura |
| Cuadrupolo | Campos eléctricos (Ecuaciones de Mathieu) | Filtro pasabanda, versatilidad |
| Tiempo de Vuelo (TOF) | Conservación de energía cinética | Alta velocidad, rango infinito |
| Reflector (Mamyrin) | Compensación de energía cinética | Mejora de resolución sobre TOF lineal |
Sistemas de detección y medición
La etapa final del análisis en un espectrómetro de masas corresponde a la detección de los iones después de haber sido separados en el analizador. Este componente es crucial para transformar la señal iónica en una señal eléctrica cuantificable, permitiendo la determinación precisa de la abundancia relativa de cada especie química. Los sistemas de detección modernos deben ofrecer alta sensibilidad, una amplia líneaal dinámica y una respuesta rápida para manejar los flujos de iones que llegan desde la fuente de ionización.
Tipos de detectores y mecanismos de amplificación
Los multiplicadores de electrones son los detectores más comunes en la espectrometría de masas. Estos dispositivos funcionan basándose en la emisión de electrones secundarios. Cuando un ion incide sobre la superficie del primer dinodo o entrada del canal, libera varios electrones secundarios. Estos electrones son acelerados hacia la siguiente etapa, liberando a su vez más electrones, creando así una cascada de amplificación de corriente.
Existen dos configuraciones principales en los multiplicadores de electrones: los dinodos discretos y los channeltron (o tubo de canal). En los dinodos discretos, los electrones saltan entre electrodos individuales bajo un campo eléctrico aplicado. En cambio, un channeltron es un tubo de vidrio conductor curvado o recto, donde los electrones rebotan por las paredes internas, generando una ganancia de corriente que puede oscilar entre 10^6 y 10^8. Esta alta ganancia permite detectar incluso iones individuales en muestras de baja concentración.
Placas de microcanal y propiedades de la superficie
Las placas de microcanal (MCP) representan una evolución de la tecnología channeltron. Consisten en un bloque de vidrio que contiene miles o millones de microcanales paralelos, cada uno actuando como un multiplicador de electrones independiente. Esta configuración ofrece una resolución temporal excelente y una alta relación señal/ruido, siendo ideales para espectrómetros de masas de tiempo de vuelo (TOF) y para la detección bidimensional de iones.
La eficiencia de detección depende en gran medida de la función trabajo de los materiales utilizados en la superficie de los detectores. La función trabajo es la energía mínima necesaria para extraer un electrón de la superficie del material. Por ejemplo, una aleación de berilio y cobre (BeCu) puede tener una función trabajo de aproximadamente 2.4 eV. Una función trabajo más baja facilita la emisión de electrones secundarios, mejorando la sensibilidad del detector para iones de baja energía cinética.
Requisitos de alto vacío
Todos estos sistemas de detección requieren que el espectrómetro opere bajo condiciones de alto vacío. La presencia de moléculas de gas residual puede causar colisiones con los iones en camino hacia el detector, dispersándolos o haciendo que choquen antes de llegar a la superficie activa. Además, en los multiplicadores de electrones, el alto vacío minimiza las colisiones de los electrones secundarios con las moléculas del gas, asegurando que la cascada de amplificación se mantenga eficiente y que la señal no se sature prematuramente. Sin un vacío adecuado, la relación señal/ruido se deteriora significativamente, afectando la precisión del análisis de la composición química e isotópica de la muestra.
Aplicaciones prácticas y ventajas
| Propiedad | Valor |
|---|---|
| Entidad | Espectrómetro de masas |
| Tipo | Dispositivo científico |
| Función principal | Análisis de composición de elementos químicos e isótopos |
| Principio de operación | Separación de núcleos atómicos por relación masa/carga (m/q) |
| Componentes fundamentales | Fuente de ionización, analizador de masa, detector |
| Desarrolladores clave | Eugen Goldstein, Wilhelm Wien, J. J. Thomson, A. J. Dempster, F. W. Aston |
| Primeras fechas de desarrollo | 1886, 1899, 1918, 1919 |
| Aplicaciones destacadas | Semiconductores, biosensores, fármacos, análisis forense, perfumes, contaminación medioambiental |
Aplicaciones prácticas y ventajas
El espectrómetro de masas se ha consolidado como una herramienta esencial en múltiples disciplinas científicas e industriales debido a su capacidad para analizar con gran precisión la composición de diferentes elementos químicos e isótopos atómicos. Este dispositivo permite identificar los diferentes elementos químicos que forman un compuesto, así como determinar el contenido isotópico de diferentes elementos en un mismo compuesto. Su versatilidad radica en la separación de los núcleos atómicos en función de su relación entre masa y carga (m/q), lo que proporciona datos detallados sobre la distribución de las moléculas de una sustancia en función de su masa.
Ámbitos de aplicación industrial y científica
En el sector de los semiconductores, el espectrómetro de masas es fundamental para el análisis de la pureza de los materiales y la detección de impurezas a nivel atómico, lo que garantiza el rendimiento de los dispositivos electrónicos. En el campo de los biosensores, esta tecnología permite la identificación y cuantificación de biomoléculas, facilitando avances en la investigación biológica y médica. Además, se emplea extensamente en el análisis de cadenas poliméricas, donde ayuda a determinar la estructura y el peso molecular de los polímeros, información crucial para la industria del plástico y los materiales compuestos.
La industria farmacéutica utiliza el espectrómetro de masas para el control de calidad de los fármacos, el estudio de la farmacocinética y la identificación de metabolitos. En el ámbito del análisis forense, esta técnica es indispensable para la identificación de sustancias desconocidas, como drogas, toxinas y residuos de disparo, proporcionando evidencia sólida en investigaciones criminales. También se aplica en el estudio de la contaminación medioambiental, permitiendo la detección de contaminantes en el aire, el agua y el suelo con alta sensibilidad. En la industria de los perfumes, el espectrómetro de masas ayuda a analizar la composición de las mezclas aromáticas, asegurando la consistencia y la calidad de los productos finales.
Integración con otras técnicas analíticas
Con frecuencia, el espectrómetro de masas se encuentra como detector de un cromatógrafo de gases, en una técnica híbrida conocida por sus iniciales en inglés, GC-MS. Esta combinación permite separar los componentes de una mezcla compleja mediante cromatografía de gases y luego identificarlos y cuantificarlos mediante espectrometría de masas, ofreciendo una potencia analítica superior a la de cada técnica por separado. Esta integración es particularmente útil en el análisis de mezclas complejas, como las encontradas en muestras biológicas o ambientales.
Ventajas técnicas
Las ventajas del uso del espectrómetro de masas incluyen la obtención de resultados rápidos, tanto cualitativos como cuantitativos. La capacidad del dispositivo para proporcionar información detallada sobre la masa y la carga de las especies analizadas permite una identificación precisa de los componentes de una muestra. Además, su versatilidad con moléculas grandes y pequeñas lo hace adecuado para una amplia gama de aplicaciones, desde el análisis de proteínas y ácidos nucleicos hasta el de compuestos orgánicos volátiles. La alta sensibilidad y la resolución de la técnica permiten detectar y distinguir entre especies con masas muy similares, lo que es esencial en el análisis isotópico y en la identificación de trazas de contaminantes.
La precisión en la medición de la relación masa/carga (m/q) es un aspecto clave que contribuye a la fiabilidad de los resultados obtenidos con el espectrómetro de masas. Esta precisión permite a los investigadores y profesionales de diversas industrias tomar decisiones informadas basadas en datos analíticos confiables. La capacidad de analizar tanto la estructura como la composición de las muestras hace que el espectrómetro de masas sea una herramienta indispensable en la investigación científica y el control de calidad industrial.
Preguntas frecuentes
¿Qué es un espectrómetro de masas?
Un espectrómetro de masas es un dispositivo científico que analiza la composición de elementos químicos e isótopos separando núcleos atómicos en función de su relación masa/carga. Permite determinar la distribución de las moléculas de una sustancia en función de su masa con gran precisión.
¿Quiénes fueron los principales desarrolladores del espectrómetro de masas?
El desarrollo del espectrómetro de masas se basa en los trabajos de Eugen Goldstein (1886), Wilhelm Wien (1899) y J. J. Thomson. Posteriormente, Arthur Jeffrey Dempster y F. W. Aston idearon técnicas modernas en 1918 y 1919, respectivamente.
¿Cuáles son los componentes fundamentales de un espectrómetro de masas?
El dispositivo consta de tres componentes fundamentales: una fuente de ionización, un analizador de masa y un detector. Estos componentes trabajan en conjunto para separar y medir las especies según su relación masa/carga.
¿En qué industrias se utiliza el espectrómetro de masas?
Se utiliza en diversas industrias, incluyendo el análisis de semiconductores, biosensores, fármacos, análisis forense, contaminación medioambiental y la industria de los perfumes. También se emplea en el análisis de cadenas poliméricas.
¿Qué ventajas ofrece el uso de un espectrómetro de masas?
Ofrece resultados rápidos, tanto cualitativos como cuantitativos. Es versátil con moléculas grandes y pequeñas, lo que lo hace adecuado para una amplia gama de aplicaciones científicas e industriales.
Resumen
El espectrómetro de masas es un dispositivo científico esencial para el análisis de la composición de elementos químicos e isótopos. Desarrollado a partir de los trabajos de científicos como Eugen Goldstein, Wilhelm Wien, J. J. Thomson, Arthur Jeffrey Dempster y F. W. Aston, este instrumento separa los núcleos atómicos en función de su relación masa/carga. Con componentes fundamentales como la fuente de ionización, el analizador de masa y el detector, el espectrómetro de masas se aplica en diversas industrias, incluyendo semiconductores, biosensores, fármacos, análisis forense y contaminación medioambiental. Sus ventajas incluyen resultados rápidos, precisión y versatilidad con moléculas de diferentes tamaños, lo que lo convierte en una herramienta indispensable en la investigación científica y el control de calidad.
Referencias
- Wikipedia ES: Espectrometría de masas
- VERDAD-BASE: Datos clave verificados sobre el espectrómetro de masas
Ejercicios resueltos
Ejercicio 1: Cálculo de la relación masa/carga (m/q)
Un ion con una carga eléctrica de q=1.602×10−19 C y una masa de m=1.673×10−27 kg (protón) entra en el espectrómetro. Calcule su relación masa/carga.
La relación masa/carga se define como m/q. Sustituyendo los valores:
1.673 × 10 - 27 1.602 × 10 - 19 = 1.044 × 10 - 8 kg/CEste valor es característico del protón y permite identificarlo en el detector del espectrómetro de masas.
Ejercicio 2: Determinación de la masa a partir del tiempo de vuelo (TOF)
En un analizador de tiempo de vuelo, un ion es acelerado por un potencial V=2000 V. Si el tiempo de vuelo es t=1.5×10−6 s y la longitud del tubo de vuelo es L=1.0 m, calcule la masa del ion. La carga del ion es q=1.602×10−19 C.
Primero, calculemos la velocidad del ion:
v = 1.0 1.5 × 10 - 6 = 6.667 × 10 5 m/sLuego, usando la fórmula qV=21mv2, despejamos m:
m = 2 qV v 2 = 2 × 1.602 × 10 - 19 × 2000 ( 6.667 × 10 5 ) 2 = 1.442 × 10 - 26 kgLa masa del ion es aproximadamente 1.442×10−26 kg.
