Electrolítico es un adjetivo que hace referencia a los procesos, componentes o sustancias que involucran un electrolito, es decir, una sustancia que conduce la electricidad mediante el movimiento de iones. Este concepto es fundamental en diversas áreas de la ciencia y la tecnología, incluyendo la electroquímica, la electrónica y la ingeniería de materiales.
El término se aplica comúnmente a los condensadores electrolíticos, componentes electrónicos ampliamente utilizados para almacenar carga eléctrica, así como a los procesos de electrólisis, donde una corriente eléctrica se utiliza para provocar una reacción química no espontánea. La comprensión de los principios electrolíticos es esencial para el desarrollo de tecnologías como las baterías, las celdas de combustible y los sistemas de purificación de metales.
La importancia de los componentes y procesos electrolíticos radica en su capacidad para convertir energía eléctrica en energía química y viceversa, lo que los hace indispensables en la electrónica moderna, la industria química y las fuentes de energía renovable. Este artículo explora la definición, historia, principios físicos y químicos, aplicaciones industriales y perspectivas futuras de lo electrolítico.
Definición y concepto
El término electrolítico es un adjetivo técnico utilizado en las ciencias naturales, específicamente en la química y la física, para describir procesos, dispositivos o sistemas que dependen fundamentalmente de la electrólisis. Etimológicamente, deriva de "electrólisis", proceso mediante el cual se descompone una sustancia (el electrolito) por la acción de una corriente eléctrica continua. Por lo tanto, cualquier entidad calificada como electrolítica implica necesariamente el paso de una corriente eléctrica a través de un medio conductor iónico, conocido como electrolito, lo que provoca cambios químicos o físicos medibles en dicho medio o en los electrodos inmersos en él.
Uso en química: celdas electrolíticas
En el ámbito de la química, el concepto es central para la definición de las celdas electrolíticas. Una celda electrolítica es un dispositivo donde la energía eléctrica se convierte en energía química. A diferencia de las celdas galvánicas (o voltaicas), donde la reacción química genera electricidad, en las celdas electrolíticas es necesario aplicar una diferencia de potencial externa para impulsar una reacción redox (reducción-oxidación) que, de no ser por esa energía externa, podría ser espontánea o incluso no espontánea.
En estas celdas, el término "electrolítico" describe el estado del medio conductor. El electrolito puede ser una solución acuosa de sales, ácidos o bases, o incluso una sal fundida. La corriente eléctrica que atraviesa este electrolito provoca la migración de iones hacia los electrodos: los cationes (iones positivos) se dirigen al cátodo (electrodo negativo), donde ganan electrones (reducción), mientras que los aniones (iones negativos) se dirigen al ánodo (electrodo positivo), donde pierden electrones (oxidación). Este mecanismo es la base de procesos industriales fundamentales como la electrólisis del agua para obtener hidrógeno y oxígeno, o la electrólisis de la salmuera para producir cloro y sosa cáustica.
Uso en física y electrónica: condensadores electrolíticos
En física y, más específicamente en la ingeniería electrónica, el adjetivo "electrolítico" se asocia frecuentemente con un tipo específico de componente pasivo: el condensador electrolítico (o capacitor electrolítico). Estos dispositivos almacenan carga eléctrica utilizando un electrolito como uno de sus conductores, lo que permite alcanzar capacidades de almacenamiento mucho mayores que las de los condensadores de cerámica o de película del mismo tamaño físico.

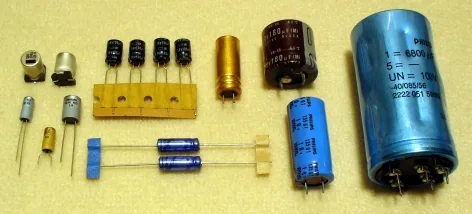

El ejemplo más representativo es el condensador de aluminio electrolítico. En este componente, el ánodo está formado por una lámina de aluminio anodizado para crear una capa aislante de óxido de aluminio muy delgada (la dieléctrica), y el cátodo está compuesto por un electrolito líquido o de gel que rodea a esta capa. La naturaleza "electrolítica" de este condensador le confiere características únicas, como una alta densidad de capacidad por unidad de volumen y, a menudo, una polaridad definida (el ánodo debe estar a mayor potencial que el cátodo), a diferencia de otros condensadores no polarizados. Estos componentes son esenciales en fuentes de alimentación, filtros de señal y circuitos de acoplamiento en una amplia gama de aparatos electrónicos.
Historia del término y desarrollo tecnológico
Orígenes de la electrólisis
El concepto de proceso electrolítico tiene sus raíces en los descubrimientos fundamentales de la electroquímica a finales del siglo XVIII y principios del siglo XIX. La invención de la pila voltaica por Alessandro Volta proporcionó la primera fuente constante de corriente eléctrica, lo que permitió a los científicos observar cómo la electricidad podía descomponer sustancias químicas. Este fenómeno fue bautizado como electrólisis, sentando las bases para entender cómo la energía eléctrica puede impulsar reacciones químicas no espontáneas en una celda.
Posteriormente, Humphry Davy utilizó estos principios para aislar varios elementos metálicos, como el sodio y el potasio, demostrando la utilidad práctica de las celdas electrolíticas. En este contexto, el término "electrolítico" comenzó a asociarse con cualquier dispositivo o proceso donde el flujo de electrones a través de un electrolito resultaba en cambios químicos medibles. Esta definición sigue siendo central en la química moderna para describir celdas donde la energía eléctrica es la fuerza motriz de la reacción.
El descubrimiento del condensador electrolítico
Un hito tecnológico crucial en la aplicación del término fue el descubrimiento del condensador de aluminio electrolítico. A principios del siglo XX, específicamente alrededor de 1900, el ingeniero alemán Charles Duke (a menudo asociado con los trabajos de Dürr en la industria temprana) observó que una capa delgada de óxido de aluminio formada sobre una lámina de aluminio actuaba como un excelente dieléctrico. Este hallazgo permitió la creación de condensadores con una capacidad de almacenamiento de carga significativamente mayor que los condensadores tradicionales de papel o mica, utilizando el propio óxido como capa aislante y una solución salina como segundo electrodo.
Este dispositivo se convirtió en el ejemplo más emblemático de un componente "electrolítico". La estructura básica involucra un ánodo de aluminio, una capa de óxido dieléctrico y un electrolito líquido o sólido que sirve como cátodo. La innovación radicó en la capacidad de aprovechar las propiedades de auto-reparación de la capa de óxido, lo que hacía que estos condensadores fueran ideales para filtrar y estabilizar voltajes en circuitos electrónicos tempranos.
Evolución de los materiales dieléctricos
Desde su descubrimiento inicial, la tecnología de los condensadores electrolíticos ha experimentado una evolución continua en sus materiales dieléctricos y electrolitos. Inicialmente, se utilizaban principalmente electrolitos líquidos basados en borato de amonio o acetato de potasio, que ofrecían buena conductividad pero sufrían de evaporación con el tiempo. Con el paso de las décadas, se desarrollaron electrolitos orgánicos y, más recientemente, electrolitos sólidos de polímeros, que mejoraron la estabilidad térmica y la vida útil de los componentes.
La investigación en materiales ha permitido reducir el tamaño físico de los condensadores mientras se aumentaba su capacidad de almacenamiento, haciendo posible la miniaturización de la electrónica moderna. El término "electrolítico" sigue siendo esencial para distinguir estos dispositivos de otros tipos de condensadores, como los de cerámica o de película, destacando la dependencia crítica del estado físico y químico del electrolito para su funcionamiento óptimo.
¿Qué diferencia a los condensadores electrolíticos de otros tipos?
Los condensadores electrolíticos se distinguen de otros tipos de condensadores por su construcción única y sus características eléctricas específicas. A diferencia de los condensadores cerámicos y de película, los condensadores electrolíticos utilizan una capa de óxido de aluminio como dieléctrico, lo que les confiere una alta capacitancia en relación con su tamaño físico. Esta característica los hace ideales para aplicaciones que requieren almacenar grandes cantidades de carga eléctrica en espacios reducidos.Comparación con otros tipos de condensadores
Los condensadores cerámicos y de película tienen ventajas y desventajas distintas en comparación con los electrolíticos. Los condensadores cerámicos son conocidos por su estabilidad térmica y su bajo costo, pero generalmente ofrecen menor capacitancia por unidad de volumen. Por otro lado, los condensadores de película son reconocidos por su precisión y baja pérdida dieléctrica, aunque suelen ser más grandes y costosos que los electrolíticos.
| Característica | Condensador Electrolítico | Condensador Cerámico | Condensador de Película |
|---|---|---|---|
| Dieléctrico | Óxido de aluminio | Cerámica (ej. X7R, C0G) | Película plástica (ej. poliéster, polipropileno) |
| Capacitancia típica | Alta (1 µF a 10.000 µF) | Baja a media (1 pF a 100 µF) | Media (1 nF a 10 µF) |
| Polaridad | Polarizado (generalmente) | No polarizado | No polarizado |
| Vida útil | Limitada (depende del electrolito) | Larga (casi ilimitada) | Larga |
| Tamaño relativo | Pequeño para su capacitancia | Pequeño | Grande para su capacitancia |
Ventajas y desventajas de los condensadores electrolíticos
La principal ventaja de los condensadores electrolíticos es su alta capacitancia en relación con su tamaño, lo que los hace ideales para aplicaciones de filtrado y acoplamiento en circuitos electrónicos. Sin embargo, presentan algunas desventajas significativas. En primer lugar, la mayoría de los condensadores electrolíticos son polarizados, lo que significa que deben conectarse correctamente en el circuito para evitar daños. En segundo lugar, su vida útil está limitada por la evaporación del electrolito interno, lo que puede reducir su capacitancia con el tiempo.
En resumen, los condensadores electrolíticos ofrecen una solución eficiente para almacenar carga eléctrica en espacios reducidos, pero requieren consideraciones específicas en cuanto a su polaridad y vida útil en comparación con otros tipos de condensadores.
Principios físicos y químicos subyacentes
La formación de la capa de óxido, conocida como anodización, constituye el fundamento físico-químico del funcionamiento de los dispositivos electrolíticos. En este proceso, una corriente eléctrica directa se aplica a un electrodo metálico, típicamente aluminio, sumergido en una solución electrolítica. Esta aplicación de voltaje fuerza una reacción de oxidación en la superficie del metal, generando una capa aislante de óxido con propiedades dieléctricas. La espesor de esta capa es directamente proporcional al voltaje aplicado, lo que permite un control preciso de las características del aislante.
El papel del electrolito
El electrolito, ya sea líquido o sólido, actúa como el segundo electrodo virtual en la estructura del condensador. En los condensadores de aluminio electrolítico, el electrolito líquido (como una solución de borato de amonio) llena el espacio entre la capa de óxido y la segunda placa. Este medio conductor permite que los iones se muevan libremente, completando el circuito eléctrico. La naturaleza del electrolito determina características clave como la resistencia serie equivalente y el rango de temperatura de operación. En versiones modernas, los electrolitos sólidos (como el polímero conductor) ofrecen menor resistencia y mayor estabilidad térmica, mejorando el rendimiento general del dispositivo.
Voltaje de ruptura y mecanismo de fuga
El voltaje de ruptura representa el límite máximo de tensión que puede soportar la capa de óxido antes de perder sus propiedades aislantes. Cuando se supera este umbral, ocurre una perforación localizada en el dieléctrico, permitiendo el paso de corriente continua. Este fenómeno genera calor localizado que puede regenerar la capa de óxido, un proceso conocido como "curado". Sin embargo, si la corriente de fuga excede la capacidad de disipación térmica, la capa puede sufrir una ruptura catastrófica. La corriente de fuga, aunque pequeña, es inherente a toda celda electrolítica y aumenta con la temperatura y la edad del dispositivo, afectando la eficiencia energética y la vida útil del componente.
Aplicaciones industriales y electrónicas
Los procesos y dispositivos electrolíticos encuentran aplicaciones críticas en la industria electrónica moderna, particularmente en el diseño de fuentes de alimentación y circuitos de señal. El condensador de aluminio electrolítico es un componente fundamental en estas aplicaciones debido a su alta relación capacidad-volumen, lo que permite el filtrado eficiente del ruido en las líneas de corriente continua y el acoplamiento de señales en sistemas de audio y procesamiento de datos. Estos componentes aprovechan la capa de óxido aislante formada electrólíticamente sobre el ánodo de aluminio para almacenar carga eléctrica, ofreciendo estabilidad en una amplia gama de frecuencias y voltajes operativos.
Aplicaciones en la industria química
En el ámbito de la industria química, los procesos electrolíticos son esenciales para la transformación de materias primas y la purificación de metales. La electrólisis se utiliza extensamente en la producción del proceso cloro-sal, donde la descomposición electrolítica de la salmuara genera cloro, hidrógeno e hidróxido de sodio, productos básicos para la industria química global. Este proceso implica la aplicación de una corriente eléctrica continua a través de una solución de cloruro de sodio, provocando reacciones redox en los electrodos que separan los iones en sus elementos constituyentes o compuestos derivados.
La electrodeposición es otra aplicación industrial vital basada en principios electrolíticos. Este proceso permite recubrir superficies de metales con una capa delgada de otro metal, mejorando la resistencia a la corrosión, la conductividad eléctrica o la apariencia estética de los componentes. La electrodeposición se utiliza en la fabricación de automóviles, electrónica y joyería, donde la precisión en el espesor del recubrimiento y la adherencia son críticas para el rendimiento del producto final. La eficiencia del proceso depende de factores como la composición del baño electrolítico, la densidad de corriente y la temperatura de operación.
Integración en circuitos electrónicos modernos
En los circuitos electrónicos modernos, los componentes electrolíticos son indispensables para el manejo de energía y la estabilidad de las señales. En las fuentes de alimentación conmutadas, los condensadores electrolíticos se utilizan para suavizar las fluctuaciones de voltaje, almacenando energía durante los picos de corriente y liberándola durante los valles, lo que resulta en una salida de corriente continua más estable. En los sistemas de audio, estos condensadores actúan como filtros paso alto o paso bajo, permitiendo que ciertas frecuencias pasen mientras atenúan otras, lo que afecta directamente la calidad del sonido reproducido.
La selección de condensadores electrolíticos adecuados requiere considerar parámetros como la tolerancia, la vida útil esperada y la resistencia serie equivalente. En aplicaciones de alta frecuencia, como en los filtros de alimentación de procesadores modernos, los condensadores electrolíticos a menudo se combinan con condensadores cerámicos para aprovechar las ventajas de ambos tipos, logrando un filtrado más eficiente en un rango amplio de frecuencias. La comprensión de las características electrolíticas es, por tanto, esencial para el diseño y la optimización de dispositivos electrónicos de alto rendimiento.
Ejercicios resueltos
La aplicación práctica del concepto electrolítico requiere el dominio de cálculos fundamentales en circuitos eléctricos, específicamente en el análisis de condensadores de aluminio electrolítico. A continuación, se presentan ejercicios típicos que ilustran la determinación de la capacitancia equivalente, el análisis de la corriente de fuga y la selección adecuada del voltaje nominal.
Cálculo de la capacitancia equivalente en serie
Considérese un circuito donde se conectan en serie dos condensadores electrolíticos, C1 y C2, con valores de 100 µF y 200 µF respectivamente. Para hallar la capacitancia equivalente (Ce) en una configuración en serie, se utiliza la fórmula:
1 C e = 1 C 1 + 1 C 2Sustituyendo los valores:
1 C e = 1 100 + 1 200 = 2 200 + 1 200 = 3 200Despejando Ce, obtenemos que la capacitancia equivalente es de aproximadamente 66,67 µF. Este resultado demuestra que al conectar condensadores electrolíticos en serie, la capacidad total disminuye.
Determinación de la corriente de fuga
La corriente de fuga es un parámetro crítico en los condensadores electrolíticos. Supongamos un condensador de 100 µF sometido a un voltaje nominal de 10 V, con una corriente de fuga especificada como 5 µA. Para verificar la resistencia de aislamiento efectiva (Rf), se aplica la ley de Ohm:
R f = V nom I fAl sustituir los valores, la resistencia de fuga resulta ser de 2000 Ω (o 2 kΩ). Este cálculo es esencial para evaluar la eficiencia energética y la estabilidad del dispositivo en aplicaciones de baja frecuencia.
Selección del voltaje nominal
Para una aplicación dada donde el voltaje máximo esperado en la celda es de 12 V, es necesario seleccionar un condensador electrolítico con un voltaje nominal adecuado para garantizar la margen de seguridad. Generalmente, se recomienda un factor de seguridad de 1,5 a 2 veces el voltaje máximo. Por lo tanto, el voltaje nominal mínimo recomendado sería de 18 V (12 V × 1,5) o 24 V (12 V × 2), dependiendo de las tolerancias térmicas y de tensión del circuito específico.
¿Cuáles son las limitaciones y fallos comunes en componentes electrolíticos?
Los componentes electrolíticos presentan vulnerabilidades inherentes a su construcción química y física, lo que exige un análisis detallado de sus modos de fallo para garantizar la fiabilidad de los sistemas electrónicos. La comprensión de estos mecanismos es fundamental en ingeniería eléctrica y química aplicada.
Secado del electrolito y efecto de la temperatura
Uno de los fallos más frecuentes en condensadores electrolíticos, especialmente los de aluminio, es el secado progresivo del electrolito líquido o de pasta. Este fenómeno reduce la superficie efectiva de contacto entre el ánodo y el electrolito, provocando un aumento de la Resistencia Equivalente en Serie (ESR) y una disminución de la capacidad nominal. La velocidad de este envejecimiento sigue la regla de Arrhenius, que establece que la tasa de reacción química se duplica aproximadamente por cada 10 °C de aumento en la temperatura operativa. Por lo tanto, una temperatura excesiva acelera la evaporación del solvente (generalmente etilenglicol) y la oxidación de la capa de óxido de aluminio, acortando drásticamente la vida útil del componente.
Efecto de la corriente ondulada (Ripple Current)
La corriente ondulada, o ripple current, es la componente alterna superpuesta a la tensión continua que atraviesa el condensador. Esta corriente genera calor interno debido a la disipación de potencia a través de la ESR. Si la corriente ondulada excede el valor nominal del componente, la temperatura interna aumenta, creando un bucle de retroalimentación positiva: mayor temperatura aumenta la ESR, lo que genera más calor, acelerando así el secado del electrolito. En casos extremos, esto puede provocar la expansión de la tapa de seguridad o incluso la explosión del condensador si la válvula de alivio no se activa a tiempo.
Inversión de polaridad
Los condensadores electrolíticos son dispositivos polarizados, lo que significa que deben conectarse con la correcta orientación de voltaje. Una inversión de polaridad, aunque sea parcial, provoca la reducción de la capa de óxido aislante en el cátodo, generando una corriente de fuga elevada y una liberación de gas (generalmente hidrógeno y oxígeno). Esto aumenta la presión interna y puede llevar a la ruptura dieléctrica, cortocircuito interno y fallo catastrófico del componente. La mitigación de este fallo requiere un diseño cuidadoso del circuito para asegurar la polaridad correcta y, en algunos casos, el uso de condensadores no polarizados o la colocación de diodos protectores en serie o en paralelo.
Estrategias de mitigación en el diseño
Para minimizar estos fallos, los ingenieros deben seleccionar componentes con valores de ESR bajos y corrientes onduladas adecuadas para la aplicación específica. El uso de condensadores de polímero sólido puede reducir el impacto del secado del electrolito, aunque a menudo a costa de la capacidad y el voltaje máximo. Además, la gestión térmica, como la colocación estratégica de condensadores cerca de disipadores de calor o el uso de ventilación forzada, es crucial para extender la vida útil según la regla de Arrhenius. La verificación de la polaridad durante el diseño de la placa de circuito impreso (PCB) y la implementación de circuitos de protección contra sobretensiones son prácticas estándar para asegurar la fiabilidad a largo plazo de los sistemas que utilizan componentes electrolíticos.
Perspectivas futuras y nuevas tecnologías
El desarrollo de tecnologías electrolíticas sigue una trayectoria de innovación centrada en la optimización de la eficiencia energética y la estabilidad térmica. En el ámbito de los dispositivos de almacenamiento de carga, la evolución hacia los condensadores de polímero sólido representa un avance significativo frente a los condensadores de aluminio electrolítico tradicionales. Estos nuevos dispositivos sustituyen el electrolito líquido convencional por un polímero conductor de iones, lo que reduce drásticamente la resistencia en serie equivalente y mejora la capacidad de corriente continua.
Mejoras en la densidad de energía
La búsqueda de una mayor densidad de energía impulsa la investigación en materiales compuestos y arquitecturas de celdas más compactas. Las mejoras en la estructura del óxido de aluminio y la calidad del electrolito permiten aumentar la tensión de trabajo sin sacrificar la vida útil del componente. Esto resulta crítico en aplicaciones electrónicas donde el espacio es limitado y la demanda de potencia instantánea es elevada. La reducción de la huella física sin perder capacidad de almacenamiento facilita la miniaturización de circuitos integrados y sistemas de alimentación.
Impacto en la transición energética
Los procesos electrolíticos juegan un papel fundamental en la transición energética global, particularmente en la producción de hidrógeno verde. La electrólisis del agua utiliza energía eléctrica renovable para descomponer la molécula de H₂O en hidrógeno y oxígeno, ofreciendo un vector energético limpio. La eficiencia de estas celdas determina la viabilidad económica del hidrógeno como combustible alternativo. Avances en catalizadores y membranas selectoras buscan reducir el sobrepotencial necesario para impulsar la reacción química, maximizando así la relación entre energía invertida y combustible generado.
Tendencias en materiales de electrolitos
La investigación en nuevos materiales de electrolitos se enfoca en mejorar la conductividad iónica y la estabilidad electroquímica. Los electrolitos sólidos emergen como una solución prometedora para reducir la volatilidad y aumentar la seguridad térmica en celdas electroquímicas. Estos materiales permiten operar a temperaturas más amplias y ofrecen mayor durabilidad frente a la degradación por ciclos repetidos de carga y descarga. La integración de estos avances en dispositivos electrolíticos busca consolidar su rol en sistemas de energía más eficientes y sostenibles.
Preguntas frecuentes
¿Qué es un electrolito?
Un electrolito es una sustancia que contiene iones libres y, por lo tanto, conduce la electricidad cuando está disuelta en un solvente o en estado fundido. Los electrolitos pueden ser ácidos, bases o sales.
¿Para qué se utilizan los condensadores electrolíticos?
Los condensadores electrolíticos se utilizan ampliamente en circuitos electrónicos para almacenar y liberar carga eléctrica, filtrar señales, estabilizar voltajes y acoplar señales entre etapas de un circuito. Son especialmente útiles cuando se requiere una alta capacidad de almacenamiento en un tamaño reducido.
¿Cuáles son las ventajas de los condensadores electrolíticos frente a otros tipos de condensadores?
Las principales ventajas de los condensadores electrolíticos incluyen su alta densidad de capacidad por unidad de volumen, su relación costo-beneficio favorable y su capacidad para manejar altos valores de capacitancia. Sin embargo, suelen tener una mayor tolerancia y una vida útil más corta en comparación con los condensadores de cerámica o de película.
¿Qué es la electrólisis?
La electrólisis es un proceso electroquímico que utiliza una corriente eléctrica directa para impulsar una reacción química no espontánea. Se emplea en la descomposición de compuestos químicos, la extracción de metales y la producción de hidrógeno y oxígeno a partir del agua.
¿Cuáles son las limitaciones de los componentes electrolíticos?
Los componentes electrolíticos, como los condensadores electrolíticos, pueden sufrir degradación con el tiempo debido a la evaporación del electrolito, la polarización inversa y la temperatura. Esto puede llevar a una disminución de la capacitancia, un aumento de la resistencia serie equivalente y, en algunos casos, al fallo del componente.
Resumen
El término "electrolítico" abarca una amplia gama de conceptos y aplicaciones en la ciencia y la tecnología, centrados en el uso de electrolitos para conducir electricidad mediante el movimiento de iones. Los condensadores electrolíticos son componentes electrónicos esenciales que ofrecen alta capacidad de almacenamiento en un tamaño compacto, mientras que los procesos de electrólisis son fundamentales en la industria química y la producción de energía. A pesar de sus ventajas, los componentes electrolíticos presentan limitaciones relacionadas con la vida útil y la estabilidad a largo plazo. Las perspectivas futuras incluyen el desarrollo de nuevos materiales y tecnologías para mejorar el rendimiento y la durabilidad de los sistemas electrolíticos.
