El electrodo es un conductor eléctrico que sirve como interfaz entre un circuito eléctrico metálico y un medio no metálico, como una solución electrolítica, un plasma o un semiconductor. Este componente fundamental permite la entrada o salida de corriente eléctrica hacia o desde dicho medio, actuando como punto de contacto esencial en procesos de oxidación y reducción.
La importancia de los electrodos abarca múltiples disciplinas científicas e industriales, desde la electroquímica básica hasta aplicaciones avanzadas en la industria, como la soldadura y la protección catódica. Su funcionamiento y clasificación técnica son cruciales para comprender cómo se transfieren los electrones en sistemas de corriente continua y alterna.
Definición y concepto
Un electrodo se define fundamentalmente como un conductor eléctrico diseñado para establecer contacto con una parte no metálica de un circuito eléctrico. Este componente es esencial para permitir la transferencia de corriente entre el conductor y el medio adyacente, actuando como la interfaz física donde ocurren los procesos de conducción eléctrica. Los medios con los cuales un electrodo puede entrar en contacto son diversos y abarcan estados de la materia distintos, incluyendo electrolitos líquidos, sólidos semiconductores, gases ionizados o incluso el vacío. Esta capacidad de interacción con medios no metálicos distingue al electrodo de un simple conductor metálico continuo, ya que implica una transición de fase o de material que facilita el paso de la carga eléctrica.
Origen etimológico y conceptualización
La terminología utilizada para designar este componente científico fue establecida por el físico y químico Michael Faraday. Faraday acuñó el término «electrodo» mediante la composición de dos voces procedentes del griego antiguo, seleccionadas para reflejar la naturaleza del fenómeno eléctrico observado. La primera voz es «elektron», que significa ámbar; este término es la raíz etimológica directa de la palabra «electricidad», haciendo referencia a las propiedades estáticas del ámbar cuando es frotado. La segunda voz es «hodos», que se traduce como camino o vía. La unión de estos conceptos crea la imagen de un «camino del ámbar» o la vía por la cual fluye la electricidad hacia o desde el medio externo.
Medios de contacto y funcionalidad
La funcionalidad de un electrodo depende críticamente del medio no metálico con el que interactúa. En el caso de un electrolito líquido, el electrodo permite la conversión entre la corriente electrónica en el conductor y la corriente iónica en la solución. Cuando el medio es un sólido, como en el caso de los semiconductores utilizados en la electrónica moderna, el electrodo establece una unión metálica-semiconductora esencial para el flujo de portadores de carga. En medios gaseosos, como en las lámparas de descarga o los tubos de rayos catódicos, el electrodo sirve como fuente o sumidero de electrones en un campo eléctrico. Finalmente, en el vacío, los electrodos permiten la emisión y recolección de electrones libres, un principio fundamental en la física del estado sólido y la electrónica de vacío. Esta versatilidad hace que el electrodo sea un elemento transversal en diversas disciplinas de la física y la química.
Historia y origen del término
Origen etimológico y acuñación del término
El concepto de electrodo tiene sus raíces lingüísticas en la antigua Grecia, específicamente en la composición de dos voces griegas: elektron y hodos. La palabra elektron hace referencia al ámbar, una resina fósil que, al ser frotada, exhibe propiedades electrostáticas notables. Este fenómeno físico es el origen mismo de la palabra "electricidad", estableciendo un vínculo directo entre la materia prima observada por los primeros naturalistas y el fenómeno eléctrico. Por su parte, hodos significa "camino" o "vía". La combinación de estos términos sugiere conceptualmente el "camino del ámbar" o la ruta por donde fluye la carga eléctrica, una metáfora que captura la esencia funcional del componente en un circuito.
La contribución de Michael Faraday
El término "electrodo" fue formalmente acuñado por el científico inglés Michael Faraday. Faraday introdujo esta denominación para designar al extremo de un conductor eléctrico que entra en contacto con una parte no metálica de un circuito eléctrico. Esta definición fue crucial para distinguir el punto de contacto específico donde ocurren las interacciones físicas y químicas, diferenciándolo del resto del conductor metálico. Faraday utilizó este concepto en el contexto de sus investigaciones sobre la electrólisis y la naturaleza de la corriente eléctrica, estableciendo las bases para la comprensión moderna de cómo la electricidad interactúa con diferentes medios materiales.
La definición proporcionada por Faraday abarca una amplia gama de medios no metálicos con los que puede entrar en contacto un electrodo. Estos incluyen electrolitos, que son soluciones iónicas o fundidos salinos; semiconductores, materiales con propiedades intermedias entre conductores y aislantes; gases ionizados; el vacío, como en los tubos de vacío electrónicos; y otros medios como líquidos o sólidos no metálicos. Esta amplitud de definición permite que el término sea aplicable en diversos campos de la física y la química, desde la electroquímica clásica hasta la electrónica de estado sólido y la física del estado gaseoso.
Evolución del concepto en la física clásica
Desde la física clásica, la comprensión del electrodo ha evolucionado para integrar su papel como interfaz crítica entre el mundo metálico conductor y los medios externos. En los circuitos eléctricos tradicionales, los electrodos sirven como puntos de entrada y salida de la corriente, facilitando la transferencia de carga entre el conductor y el medio adyacente. En el contexto de los electrolitos, por ejemplo, los electrodos son esenciales para los procesos de oxidación y reducción, donde los iones ganan o pierden electrones al entrar en contacto con la superficie del conductor. Esta interacción es fundamental en aplicaciones como las celdas galvánicas, las celdas electrolíticas y los condensadores.
La precisión en la definición de Faraday ha permitido a los científicos y ingenieros desarrollar una noción más matizada del electrodo, reconociendo que sus propiedades pueden variar significativamente dependiendo del medio con el que interactúa. En un semiconductor, por ejemplo, la interfaz electrodo-semiconductor puede presentar una capa de carga espacial que afecta el flujo de corriente, un fenómeno que no se observa en los conductores metálicos simples. En el vacío, los electrodos pueden emitir electrones mediante calentamiento (emisión térmica) o por efecto de campo, lo que es fundamental para el funcionamiento de dispositivos como los tubos de rayos catódicos y los diodos de vacío.
La herencia de la definición de Faraday sigue siendo relevante en la ciencia contemporánea. Aunque los materiales y las tecnologías han avanzado, el principio básico de que un electrodo es un conductor que hace contacto con un medio no metálico para facilitar la transferencia de corriente permanece inalterado. Esta continuidad conceptual subraya la solidez de la observación inicial de Faraday y su capacidad para abarcar una diversidad de fenómenos eléctricos y químicos que se han descubierto desde el siglo XIX hasta la actualidad.
¿Cómo funcionan los electrodos en celdas electroquímicas?
Los electrodos actúan como interfaces críticas donde ocurren las reacciones redox en las celdas electroquímicas. En este contexto, el flujo de electrones a través del conductor externo se equilibra con el movimiento de iones a través del electrolito, permitiendo la conversión de energía química en eléctrica, o viceversa.
Mecanismos de oxidación y reducción
La funcionalidad de cada electrodo se define por la dirección del flujo de electrones y los procesos químicos asociados. El ánodo es el electrodo donde ocurre la oxidación, proceso en el cual las especies químicas pierden electrones. Estos electrones fluyen desde el ánodo hacia el circuito externo. Por otro lado, el cátodo es el sitio de la reducción, donde las especies ganan los electrones provenientes del circuito. Esta distinción es fundamental para entender el comportamiento de cualquier sistema electroquímico.
Celdas primarias y secundarias
Las celdas electroquímicas se clasifican según la reversibilidad de sus reacciones. Las celdas primarias son dispositivos no reversibles donde las reacciones químicas tienden a un estado de equilibrio final, agotando los reactivos. Una vez descargadas, la energía almacenada se considera consumida. En contraste, las celdas secundarias son recargables. Aplicando una corriente eléctrica externa, se pueden invertir las reacciones de oxidación y reducción, restaurando los reactivos originales y permitiendo múltiples ciclos de uso.
| Característica | Celda Primaria | Celda Secundaria |
|---|---|---|
| Reversibilidad | No reversible | Reversible |
| Estado tras descarga | Reactivos agotados | Reactivos restaurables |
| Aplicación típica | Uso único o prolongado | Ciclos repetidos |
| Mecanismo de carga | Corriente externa invierte reacciones | Corriente externa invierte reacciones |
En las celdas secundarias, la polaridad de los electrodos puede parecer contradictoria dependiendo del modo de operación. Durante la descarga, el ánodo libera electrones al circuito, actuando como polo negativo. Sin embargo, durante la carga, la corriente externa fuerza a los electrones a entrar en el mismo electrodo físico, convirtiéndolo temporalmente en el sitio de reducción (cátodo). Esta dinámica resalta la importancia de distinguir entre el nombre del electrodo basado en la reacción química (ánodo/cátodo) y su polaridad eléctrica (positivo/negativo) en función del flujo de corriente.
Tipos de electrodos y clasificaciones técnicas
Los electrodos se clasifican según su función específica dentro del circuito eléctrico o químico, así como según el material del que están compuestos y el medio con el que interactúan. Esta clasificación es fundamental para entender su comportamiento en aplicaciones que van desde la electroquímica básica hasta la ingeniería de materiales y la diagnóstico médico.
Clasificación por función en el circuito
Dentro de un circuito eléctrico o electroquímico, los electrodos pueden actuar como terminales principales o como elementos de apoyo. Los electrodos principales son el ánodo y el cátodo, cuya identidad depende de la dirección del flujo de electrones y de los procesos de oxidación y reducción que ocurren en su superficie. Además, existen configuraciones especiales como los electrodos bipolares y los electrodos auxiliares, que cumplen roles específicos en sistemas más complejos.
Tipos de electrodos según el uso y la composición
La selección del tipo de electrodo depende de la aplicación práctica. En el ámbito médico, se utilizan electrodos especializados para captar señales bioeléctricas, como en el electroencefalograma (EEG) y el electrocardiograma (EKG). En la industria, los electrodos son esenciales en procesos como la soldadura y la galvanoplastia, donde la transferencia de corriente es crucial para la unión de materiales o el depósito de metales. También existen electrodos de referencia, como el electrodo de calomelanos, que proporcionan un potencial eléctrico estable para las mediciones, y electrodos inertes, como los de platino, que participan en la conducción sin sufrir cambios químicos significativos.
| Tipo de electrodo | Función específica | Aplicación típica |
|---|---|---|
| Ánodo | Polo donde ocurre la oxidación; emite electrones en una celda galvánica. | Pilas, electrólisis |
| Cátodo | Polo donde ocurre la reducción; recibe electrones en una celda galvánica. | Pilas, electrólisis |
| Electrodo de referencia | Proporciona un potencial eléctrico constante y conocido. | Mediciones electroquímicas (ej. calomelanos) |
| Electrodo inerte | Conduce la corriente sin participar activamente en la reacción química. | Electrólisis (ej. platino) |
| Electrodo médico | Captura señales bioeléctricas del cuerpo. | EEG, EKG |
| Electrodo industrial | Transfiere corriente para procesos de unión o recubrimiento. | Soldadura, galvanoplastia |
Los electrodos bipolares son aquellos que actúan simultáneamente como ánodo y cátodo en diferentes caras, lo que permite una distribución más uniforme del campo eléctrico en ciertos dispositivos. Por su parte, los electrodos auxiliares sirven para completar el circuito o para estabilizar el potencial en mediciones precisas, sin ser el foco principal de la reacción electroquímica. Esta diversidad de tipos refleja la versatilidad del concepto de electrodo, definido originalmente por Michael Faraday a partir de las voces griegas electron (ámbar) y hodos (camino), y su adaptación a las necesidades de distintas disciplinas científicas y tecnológicas.
Electrodos en sistemas de corriente alterna
El comportamiento de los electrodos difiere sustancialmente según el tipo de corriente eléctrica que los atraviesa, distinguiéndose claramente entre los sistemas de corriente continua (CC) y los de corriente alterna (CA). En los circuitos de corriente continua, la polaridad de los electrodos permanece constante en el tiempo. Esto permite una designación fija y estable: el electrodo por donde entran los electrones al circuito externo se define como el cátodo, mientras que aquel por donde salen se denomina ánodo. Esta distinción es fundamental para los procesos de oxidación y reducción, que ocurren de manera continua y direccional en cada extremo respectivo.
Indefinición de polaridad en corriente alterna
En contraste, en los sistemas de corriente alterna estándar, la dirección del flujo de electrones invierte su sentido periódicamente. Como consecuencia directa de esta inversión cíclica, la designación fija de "ánodo" y "cátodo" pierde su validez estática. Un mismo electrodo actuará como ánodo durante la mitad del ciclo de la onda y como cátodo durante la otra mitad. Por lo tanto, en un contexto de CA convencional de alta frecuencia o amplitud significativa, los términos ánodo y cátodo son dinámicos y dependen del instante temporal específico de la medición, en lugar de ser propiedades intrínsecas y permanentes del conductor eléctrico en contacto con el medio.
Estado pseudo-estacionario en baja amplitud
Existe una excepción técnica relevante cuando los sistemas de corriente alterna operan con una amplitud muy reducida. En situaciones donde la tensión aplicada es de baja magnitud, por ejemplo, en el orden de 10 mV, el sistema electroquímico puede alcanzar un estado pseudo-estacionario. En estas condiciones específicas, la inversión de polaridad no altera drásticamente la distribución de cargas o la capa de doble capa eléctrica en la interfaz del electrodo. Esto permite analizar el comportamiento del electrodo utilizando modelos simplificados que asemejan las características de un estado estable, facilitando mediciones precisas sin la complejidad dinámica completa de una CA de alta amplitud. Este enfoque es crucial en técnicas de caracterización electroquímica donde se busca minimizar la perturbación del sistema.
Aplicaciones industriales: soldadura y protección
Los electrodos desempeñan un papel fundamental en diversas aplicaciones industriales, destacando su uso en la soldadura por arco y en sistemas de protección eléctrica. En el contexto de la soldadura, el electrodo actúa como un conductor que transfiere la corriente eléctrica entre la fuente de energía y la pieza a soldar, facilitando la formación del arco eléctrico necesario para la fusión de los metales. Este proceso no solo depende de las propiedades conductoras del electrodo, sino también de sus características físicas y químicas, que influyen directamente en la calidad de la unión soldada.
Función del electrodo en la soldadura por arco

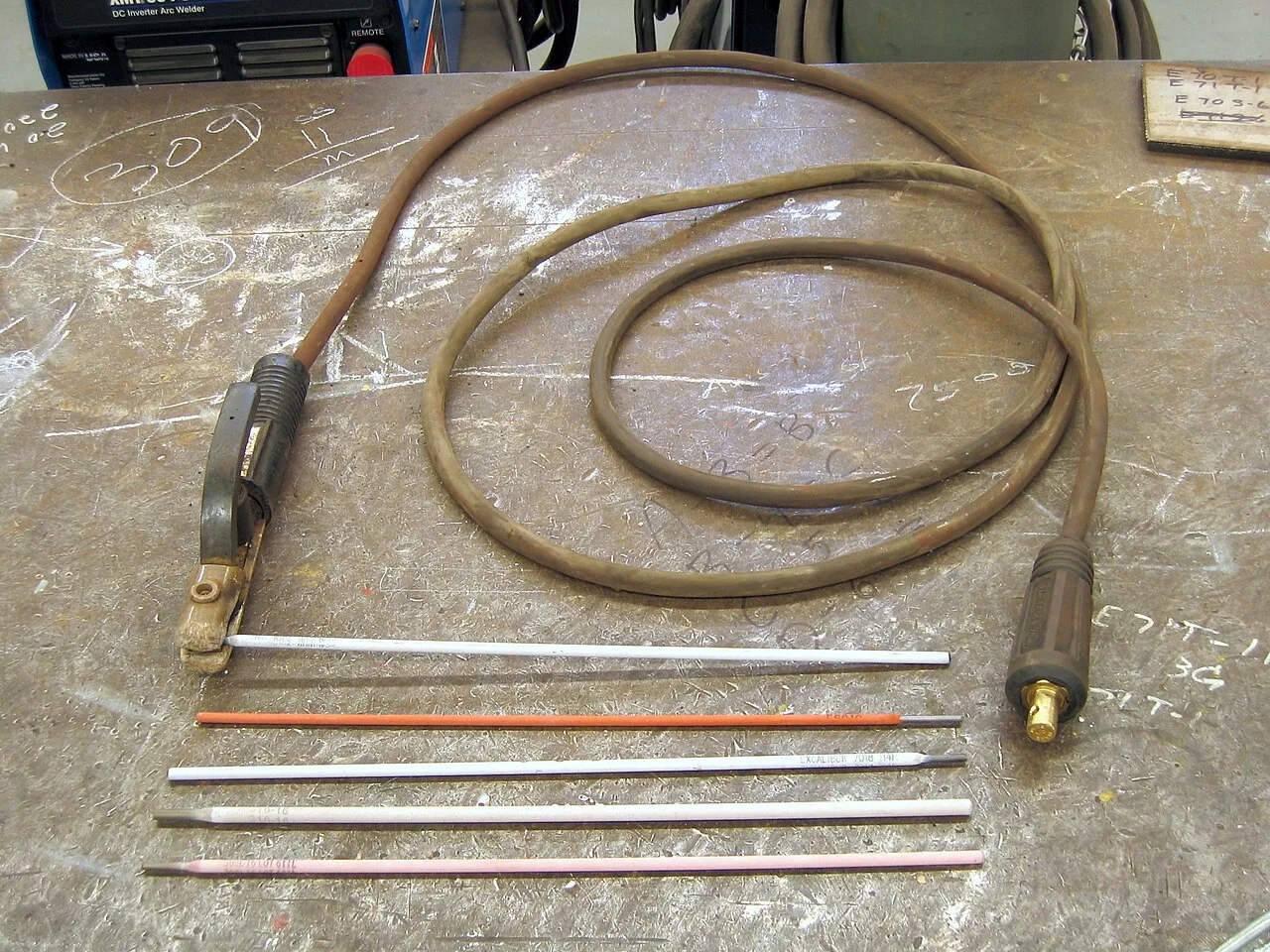

En la soldadura por arco, el electrodo cumple una doble función: actuar como polo para establecer el circuito eléctrico y proporcionar material fundente que se incorpora a la soldadura. El material del electrodo se funde debido al calor generado por el arco eléctrico, formando el cordón de soldadura. Además, el recubrimiento del electrodo desempeña un papel crucial al proteger el baño de fusión de la atmósfera, estabilizar el arco y mejorar las propiedades metalúrgicas del material soldado.
Clasificación de los recubrimientos de electrodos
Los recubrimientos de los electrodos de soldadura se clasifican en tres categorías principales: eléctricos, físicos y metalúrgicos. Los recubrimientos eléctricos influyen en la estabilidad del arco y la facilidad de encendido, mientras que los recubrimientos físicos afectan la forma del cordón y la penetración del metal base. Por su parte, los recubrimientos metalúrgicos mejoran las propiedades mecánicas y químicas del material soldado, como la resistencia a la corrosión y la tenacidad.
Medidas estándar de los electrodos de soldadura
Los electrodos de soldadura vienen en diversas medidas estándar, que incluyen diámetros y longitudes específicas adaptadas a diferentes tipos de soldadura. Los diámetros comunes van desde valores pequeños, adecuados para trabajos de precisión, hasta tamaños mayores utilizados en estructuras pesadas. La longitud del electrodo también varía según la aplicación, permitiendo una mayor versatilidad en procesos de soldadura continua o intermitente.
Protección catódica y puesta a tierra
Además de su uso en soldadura, los electrodos son esenciales en sistemas de protección catódica y puesta a tierra. En la protección catódica, los electrodos ayudan a reducir la corrosión de estructuras metálicas sumergidas en medios conductores, como el agua o el suelo, actuando como ánodos sacrificados o como cátodos protegidos. En la puesta a tierra, los electrodos aseguran una conexión eléctrica eficiente entre las instalaciones y el suelo, garantizando la seguridad eléctrica y el funcionamiento óptimo de los equipos.
Ejercicios resueltos
La comprensión práctica de los conceptos teóricos sobre electrodos se consolida mediante el análisis de casos específicos donde se identifican el ánodo y el cátodo según el tipo de celda y la dirección del flujo de electrones. A continuación, se presentan ejercicios resueltos que ilustran estos principios fundamentales en diferentes entornos físicos y químicos.
Ejercicio 1: Identificación en una celda galvánica
Considere una celda galvánica estándar compuesta por un electrodo de zinc (Zn) sumergido en una solución de sulfato de zinc y un electrodo de cobre (Cu) en sulfato de cobre. El objetivo es determinar cuál es el ánodo y cuál es el cátodo.
En una celda galvánica, la reacción química es espontánea y genera corriente eléctrica. El zinc tiene un potencial de reducción estándar menor que el del cobre, lo que significa que el zinc tiende a oxidarse más fácilmente. La semirreacción de oxidación ocurre en el electrodo de zinc:
Zn→Zn2++2e−
Como la oxidación (pérdida de electrones) ocurre en el zinc, este actúa como el ánodo. Los electrones fluyen a través del conductor externo hacia el electrodo de cobre. En el cobre, los iones de cobre se reducen:
Cu2++2e−→Cu
Por lo tanto, el electrodo de cobre es el cátodo, donde ocurre la reducción (ganancia de electrones).
Ejercicio 2: Polaridad en una celda electrolítica
Analice una celda electrolítica donde se aplica una corriente externa a dos electrodos de grafo sumergidos en una solución de cloruro de sodio (NaCl). Determine la polaridad de los electrodos.
A diferencia de la celda galvánica, la celda electrolítica requiere una fuente externa de energía para impulsar una reacción no espontánea. El electrodo conectado al polo positivo de la fuente atrae a los iones negativos (aniones) y es el lugar donde ocurre la oxidación. Este electrodo se denomina ánodo y tiene carga positiva.
Es crucial notar que, aunque la definición de ánodo y cátodo depende del proceso (oxidación/reducción), la polaridad eléctrica cambia entre celdas galvánicas y electrolíticas.
Ejercicio 3: Flujo de electrones en un tubo de vacío
Calcule la carga total que pasa por un circuito de tubo de vacío si una corriente constante de 0.5 A fluye durante 10 segundos. Recuerde que en un tubo de vacío, los electrones fluyen desde el cátodo (filamento calentado) hacia el ánodo (placa) a través del medio gaseoso o vacío.
La relación entre carga eléctrica (Q), corriente (I) y tiempo (t) se expresa mediante la fórmula:
Q=I×t
Sustituyendo los valores dados:
Q=0.5×10=5 C
La carga total es de 5 Coulombs. En este escenario, el cátodo emite electrones por efecto térmico y el ánodo los recibe, completando el circuito a través del medio no metálico (vacío o gas), cumpliendo con la definición de electrodo como conductor en contacto con un medio no metálico.
Preguntas frecuentes
¿Qué es exactamente un electrodo?
Un electrodo es un conductor eléctrico que sirve como interfaz entre un circuito eléctrico metálico y un medio no metálico, permitiendo la transferencia de corriente eléctrica hacia o desde ese medio.
¿Cómo funcionan los electrodos en una celda electroquímica?
En una celda electroquímica, los electrodos actúan como puntos de contacto donde ocurren las reacciones de oxidación y reducción, facilitando el flujo de electrones entre el circuito externo y la solución electrolítica.
¿Cuáles son los principales tipos de electrodos?
Los electrodos se clasifican según su material y función, incluyendo electrodos de metal inerte, electrodos de gas y electrodos sólidos, cada uno diseñado para aplicaciones específicas en sistemas eléctricos y químicos.
¿Qué papel juegan los electrodos en la soldadura industrial?
En la soldadura industrial, los electrodos sirven como conductores que transportan la corriente eléctrica necesaria para fundir los metales base, actuando a menudo como material de relleno que se une a la pieza durante el proceso de unión.
¿Cómo se utilizan los electrodos en la protección catódica?
En la protección catódica, los electrodos se emplean para controlar la corrosión de estructuras metálicas sumergidas o enterradas, actuando como ánodos sacrificios o mediante la aplicación de una corriente eléctrica externa.
Resumen
El electrodo es un componente esencial en la transferencia de corriente eléctrica entre circuitos metálicos y medios no metálicos, con aplicaciones que abarcan desde la electroquímica básica hasta la industria de la soldadura y la protección contra la corrosión. Su funcionamiento se basa en las reacciones de oxidación y reducción en la interfaz del conductor.
La clasificación técnica de los electrodos varía según su material y función, siendo fundamentales en sistemas de corriente continua y alterna. Comprender su historia, tipos y aplicaciones industriales es clave para optimizar procesos tecnológicos y científicos en múltiples campos.
