Cúpula es una estructura arquitectónica con forma de casquete esférico o elipsoidal, que sirve para cubrir espacios interiores con una superficie continua y sin soportes intermedios. Su importancia radica en su capacidad para distribuir las cargas estructurales hacia los muros perimetrales, permitiendo grandes luces y una iluminación cenital natural, lo que la convierte en un elemento tanto funcional como simbólico en la historia de la construcción.
Desde las primeras bóvedas de piedra hasta las modernas estructuras de acero y vidrio, la evolución de la cúpula refleja los avances tecnológicos y estéticos de las civilizaciones. Este artículo explora sus definiciones, métodos de construcción, formas geométricas y su desarrollo histórico a través de distintas culturas y periodos artísticos.
Definición y concepto
La cúpula constituye un elemento arquitectónico fundamental diseñado para cubrir espacios de planta circular, cuadrada, poligonal o elíptica. Su estructura se forma mediante arcos de perfil semicircular, parabólico u ovoidal, los cuales se rotan respecto de un punto central de simetría. Este mecanismo constructivo permite distribuir las cargas estructurales de manera eficiente, distinguiéndose de la bóveda genérica en un aspecto técnico crucial: en la cúpula, los empujes son iguales en todo el perímetro de su arranque. Esta característica de simetría radial es lo que define su comportamiento estático único frente a otros elementos de cobertura.
Terminología y sinónimos
En el ámbito de la arquitectura y la ingeniería civil, el término «cúpula» comparte significado con otras denominaciones técnicas. El término «domo» es frecuentemente utilizado como sinónimo, especialmente en contextos históricos y en la traducción de tratados clásicos. Asimismo, el concepto de «calota» se emplea para describir la forma geométrica de la cobertura, haciendo referencia a la porción de esfera o elipsoide que cierra el espacio inferior. Estas variaciones lingüísticas reflejan matices en la percepción de la forma y la función del elemento, aunque estructuralmente se refieren al mismo principio de cobertura rotacional.
Definiciones en otras disciplinas
Aunque el enfoque principal de este análisis es arquitectónico, el término «cúpula» posee definiciones alternativas en otras ciencias, lo cual puede generar ambigüedad si no se contextualiza. En botánica, se utiliza para describir ciertas formas de crecimiento o estructuras protectoras en plantas y hongos. En náutica, el término puede referirse a elementos específicos de la estructura del casco o de la superestructura de los buques. Sin embargo, en el contexto de la historia del arte y la construcción, la definición arquitectónica es la predominante, centrada en la capacidad de cerrar volúmenes significativos mediante la rotación de arcos.
La comprensión precisa de la cúpula requiere, por tanto, diferenciar su función estructural de sus usos metafóricos o específicos en otras disciplinas. Su importancia radica en su capacidad para crear espacios interiores amplios y luminosos, aprovechando la geometría para optimizar el uso de materiales, desde el hormigón tradicional hasta la piedra y el ladrillo.
¿Cómo se construyen las cúpulas?
La construcción de una cúpula implica sistemas técnicos diferenciados para resolver la cobertura de espacios complejos. Es fundamental distinguir entre las denominadas "falsas cúpulas" y las "cúpulas verdaderas", ya que su comportamiento estructural y método de levantamiento varían significativamente.
Falsas cúpulas y cúpulas verdaderas
Las falsas cúpulas se logran mediante la aproximación sucesiva de hileras de mampostería o ladrillo. Este método, similar a la construcción de un iglú, implica que cada hilera sobresale ligeramente sobre la inferior hasta que se cierra el espacio superior. Aunque eficaz para cubrir espacios pequeños, este sistema genera una estructura más pesada y menos rígida ante cargas dinámicas en comparación con las soluciones de arco completo.
Por el contrario, una cúpula verdadera se construye mediante arcos de perfil semicircular, parabólico u ovoidal que giran alrededor de un punto central de simetría. Este sistema requiere el uso de dovelas, que son piedras o ladrillos cónicos que se disponen radialmente. La estabilidad de la estructura depende críticamente de la "clave", que es la última pieza que se coloca en el vértice superior, cerrando el círculo y manteniendo el resto de las dovelas bajo compresión hasta que el encofrado temporal se retira.
Elementos de transición y apoyo
Para adaptar la base circular de la cúpula a espacios de planta cuadrada o poligonal, la arquitectura ha desarrollado elementos de transición específicos. Las pechinas son segmentos esféricos situados en las esquinas de la base cuadrada, permitiendo que la cúpula descanse sobre cuatro puntos de apoyo. Un ejemplo histórico relevante es la cúpula de Santa Sofía en Constantinopla, con 31,87 m de diámetro, que se apoya precisamente en pechinas para cubrir el espacio central. Las trompas son otro mecanismo, consistente en arcos inclinados que se cruzan en las esquinas. Además, el tambor es un muro cilíndrico elevado que sirve para aumentar la altura de la cúpula y permitir la entrada de luz a través de ventanas perimetrales.
Resolución de empujes estructurales
El principal desafío técnico de las cúpulas verdaderas es que generan empujes horizontales iguales en todo el perímetro de su arranque. Para contrarrestar estos empujes y evitar el colapso, se utilizan diversos sistemas de refuerzo. Los contrafuertes son masas de mampostería exteriores que absorben el empuje, mientras que los arbotantes son arcos voladizos que transmiten la fuerza hacia pilares externos. Otro método consiste en el uso de zunchos, que son anillos de material resistente (madera, hierro o piedra) que abrazan la base o el cuerpo de la cúpula.
Un caso destacado de ingeniería estructural es la Catedral de Puebla, donde se empleó un zuncho conocido como "tripa de caballo". Este sistema utiliza una viga de madera curvada y tensada que actúa como un anillo de compresión, evitando que las paredes del tambor se abran bajo la presión de la cúpula. La eficiencia de estos sistemas permite que estructuras como la del Panteón de Roma mantengan la mayor cúpula de hormigón tradicional, con 43,44 m de diámetro, estable durante siglos sin necesidad de arbotantes externos visibles.
¿Qué formas geométricas pueden adoptar?
Las formas geométricas que pueden adoptar las cúpulas son variadas y determinan significativamente el comportamiento estructural de la cubierta. Las principales configuraciones incluyen la semiesférica, el semielipsoide, el semiparaboloide, el semihiperboloide y la cúpula caída. Cada una de estas geometrías ofrece ventajas específicas en la distribución de cargas y en la estética del espacio interior.
Cúpula semiesférica
La cúpula semiesférica es la forma más clásica y sencilla, generada por la rotación de un arco semicircular. Su simetría perfecta hace que los empujes en el arranque sean uniformes en todo el perímetro. Esta forma es estructuralmente eficiente para plantas circulares, ya que la línea de empuje sigue de cerca la trayectoria de las fuerzas internas, minimizando los momentos flectores. Sin embargo, genera un empuje horizontal considerable que requiere muros gruesos o contrafuertes para su contención.
Cúpula semielipsoide
La cúpula semielipsoide se obtiene al rotar un arco elíptico. Esta forma permite mayor flexibilidad en la relación entre altura y ancho. Una elipse más achatada reduce la altura total de la cúpula, lo que puede ser ventajoso en edificios donde la altura del espacio interior debe controlarse. Estructuralmente, la variación de la curvatura afecta la distribución de las fuerzas, permitiendo ajustar los empujes en el arranque según las necesidades del soporte.
Cúpula semiparabólica
La cúpula semiparabólica se genera a partir de un arco parabólico. Esta forma es particularmente eficiente cuando la carga es uniforme y vertical, ya que la línea de empuje tiende a coincidir con la curva parabólica, reduciendo los esfuerzos de flexión. Las cúpulas parabólicas son comunes en estructuras modernas de hormigón armado y acero, donde la precisión en la forma permite optimizar el uso de materiales.
Cúpula semihiperbólica
La cúpula semihiperbólica presenta una forma más aplanada que la semiesférica, con una curvatura que disminuye hacia el centro. Esta geometría es ventajosa para reducir los empujes horizontales en el arranque, lo que permite soportes más ligeros. La reducción de empujes se debe a la mayor pendiente en los laterales, que desvía más fuerza hacia la vertical. Esta forma es útil en grandes luces donde la contención de empujes es un desafío estructural.
Cúpula caída
La cúpula caída, o cúpula invertida, tiene una forma cóncava hacia arriba, similar a un plato. Esta configuración es menos común en la arquitectura tradicional pero se utiliza en estructuras modernas y en cubiertas tensadas. La cúpula caída puede generar fuerzas de tracción en el anillo de base, lo que requiere un diseño específico para manejar estos esfuerzos. Es adecuada para espacios donde se busca una estética moderna y una distribución de cargas diferente a las cúpulas convencionales.
Historia de la cúpula en la antigüedad
Orígenes en la antigüedad y el mundo clásico
El desarrollo de la cúpula como elemento arquitectónico fundamental se remonta a las civilizaciones antiguas, donde la necesidad de cubrir espacios circulares llevó a soluciones constructivas innovadoras. En la arquitectura griega, el tholos representó una de las primeras manifestaciones de este tipo de cobertura, caracterizada por su planta circular y su techo cónico o abovedado. Sin embargo, fue en la región de Micenas donde se alcanzó una de las primeras grandes hazañas técnicas con el Tesoro de Atreo, construido alrededor del año 1250 a. C. Esta estructura presenta una cúpula de 14,5 m de diámetro, demostrando la capacidad de los constructores antiguos para manejar grandes luces mediante el uso de la piedra seca y el principio de la bóveda de cañón girada.
La perfección técnica en el Imperio romano
El Imperio romano perfeccionó la técnica de la cúpula, aprovechando las propiedades del hormigón tradicional para crear espacios interiores monumentales. El ejemplo más destacado es el Panteón de Agripa en Roma, que posee la mayor cúpula de hormigón tradicional con 43,44 m de diámetro. Esta obra maestra de la ingeniería romana se caracteriza por su óculo central de 8,9 m de diámetro, que permite la iluminación natural y reduce el peso de la estructura. La igualdad de los empujes en todo el perímetro del arranque distingue a esta cúpula de las bóvedas genéricas, permitiendo una distribución eficiente de las cargas hacia los muros circulares.
Evolution en el Imperio bizantino
El Imperio bizantino llevó la cúpula a nuevas alturas, tanto literal como técnicamente, mediante el uso de pechinas para apoyar la estructura sobre una base cuadrada. Santa Sofía en Constantinopla es el ejemplo más emblemático, con una cúpula de 31,87 m de diámetro y 56,60 m de altura. Esta solución permitió crear un espacio interior amplio y luminoso, que se convirtió en un referente para la arquitectura posterior. Otro ejemplo importante es la basílica de San Vital en Rávena, que cuenta con una cúpula de 16 m de diámetro, demostrando la versatilidad de este elemento arquitectónico en diferentes escalas y contextos geográficos.
La cúpula en el arte islámico y ortodoxo
El desarrollo de la cúpula en el arte islámico y ortodoxo representa una evolución técnica y estética distintiva, diferenciándose de las tradiciones clásicas y renacentistas por soluciones estructurales específicas y simbolismo visual. En el ámbito islámico, la Cúpula de la Roca en Jerusalén constituye un precedente fundamental. Construida entre 687 y 691, esta estructura presenta un diámetro de 21,37 m y se caracteriza por emplear una estructura de madera de doble capa. Esta solución constructiva permitió cubrir el espacio central del edificio con ligereza relativa, estableciendo un modelo que influiría en posteriores construcciones religiosas y palaciegas en el mundo islámico.
Influencia en la arquitectura ortodoxa rusa
La tradición ortodoxa rusa desarrolló variantes propias de la cúpula, destacando las llamadas cúpulas acebolladas. Estas formas, que recuerdan visualmente a una cebolla, surgieron como respuesta a condiciones climáticas y estructurales específicas, facilitando el deslizamiento de la nieve y proporcionando una silueta distintiva en el horizonte urbano. La Catedral de San Basilio, construida entre 1555 y 1561, ejemplifica esta evolución, integrando múltiples cúpulas acebolladas que definen su composición arquitectónica compleja y simbólica.
La cúpula en la arquitectura mogol
La influencia de las formas abovedadas se extendió también a la arquitectura mogol, donde la cúpula adquirió un papel central en la composición de mausoleos y palacios. El Taj Mahal, completado en 1630, representa una culminación de esta tradición, combinando elementos estructurales y decorativos que reflejan la síntesis de influencias persas, islámicas e indias. La cúpula del Taj Mahal, con su forma característica y su posición central, se convirtió en un símbolo icónico de la arquitectura de la época.
Estas manifestaciones arquitectónicas demuestran cómo la cúpula, como elemento constructivo, se adaptó a diferentes contextos culturales y técnicos, manteniendo su función esencial de cubrir espacios significativos mientras adquiría significados simbólicos propios de cada tradición artística.
Evolución en la Edad Media y el Renacimiento
Durante la Edad Media, el conocimiento técnico de la construcción de grandes cubiertas esféricas experimentó una notable fragmentación. Aunque la tradición romana no desapareció por completo, la complejidad estructural de las cúpulas clásicas a menudo se simplificó o se adaptó a las necesidades constructivas de la época, dando lugar a soluciones que, si bien eran eficaces, no siempre mantenían la pureza geométrica de los modelos antiguos. Esta etapa estuvo marcada por la transición entre la ingeniería romana y los enfoques más experimentales de la arquitectura medieval, donde la cúpula comenzó a integrarse en esquemas estructurales más complejos, como se observa en la arquitectura bizantina y posterior.
La revolución de Brunelleschi
El punto de infasura en la recuperación y evolución de la técnica de la cúpula llegó durante el siglo XV con Filippo Brunelleschi y su diseño para la Catedral de Santa María del Fiore en Florencia. Brunelleschi propuso una solución innovadora: una doble cúpula. Esta estructura consistía en una capa interior visible y una capa exterior más ligera, lo que permitía distribuir los empujes de manera más eficiente y reducir el peso total de la cubierta. Esta innovación no surgió de la nada, sino que fue inspirada en estudios detallados de estructuras anteriores, incluyendo el mausoleo de Öldjeytü, construido entre 1302 y 1312, que demostraba la viabilidad de las soluciones de doble capa en contextos arquitectónicos específicos.
La cúpula de Santa María del Fiore representó un logro técnico sin precedentes, combinando la herencia clásica con nuevas técnicas constructivas. El uso de una doble capa permitió a Brunelleschi abordar los desafíos de la gran escala, logrando una estructura que era tanto visualmente imponente como estructuralmente sólida. Este enfoque influyó profundamente en los arquitectos posteriores, estableciendo un nuevo estándar para la construcción de grandes cubiertas.
Influencia en Miguel Ángel y la Basílica de San Pedro

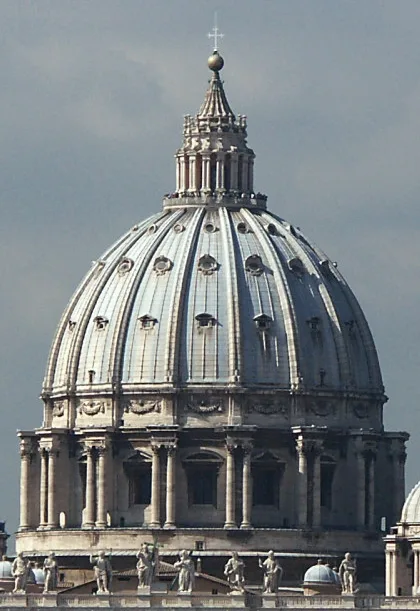

El éxito de la cúpula de Brunelleschi tuvo un impacto directo en el diseño de la Basílica de San Pedro en el Vaticano. Miguel Ángel, al asumir la dirección de las obras, se inspiró en la solución de doble cúpula de Florencia para diseñar la cúpula de San Pedro. Aunque adaptó el diseño a las necesidades específicas de la basílica, mantuvo el principio fundamental de la doble capa para gestionar los empujes y el peso. Esta influencia demuestra cómo la innovación de Brunelleschi no solo resolvió un problema local en Florencia, sino que se convirtió en un modelo referencial para la arquitectura renacentista y posterior, consolidando la cúpula como un elemento central en la expresión espacial y estructural de la época.
Cúpulas en el Barroco, Neoclasicismo y Siglo XX
El desarrollo de la cúpula durante los periodos del Barroco y el Neoclasicismo evidenció una búsqueda constante de la monumentalidad y la integración estructural con la fachada. En París, la iglesia de Saint-Louis-des-Invalides, completada en 1670, estableció un precedente con su cúpula de 24 m de diámetro, destacando por su proporción clásica. En Londres, la Catedral de San Pablo, finalizada en 1676, presentó una solución más ambiciosa con una cúpula de 30,8 m, utilizando una estructura triple para equilibrar peso y luz.
Expansión neoclásica y proyectos monumentales
Durante el siglo XVIII, la técnica evolucionó hacia mayores luces. En Madrid, San Francisco el Grande, construido entre 1761 y 1770, alcanzó los 33 m de diámetro, demostrando la capacidad de la estructura de ladrillo y madera. En París, el Panteón, edificado entre 1774 y 1790, mantuvo una cúpula de 27 m, priorizando la claridad espacial interior. En América del Norte, el Capitolio de Washington, cuyo periodo de construcción abarcó de 1792 a 1863, incorporó una cúpula de 27,4 m que se convirtió en símbolo político y arquitectónico.
Innovaciones del siglo XX
El siglo XX introdujo nuevos materiales y sistemas estructurales. En 1947, Buckminster Fuller patentó la cúpula geodésica, una estructura de triángulos interconectados que optimizaba la relación entre peso y resistencia. Paralelamente, el ingeniero italiano Pier Luigi Nervi, a partir de 1960, empleó el hormigón armado para crear formas orgánicas y ligeras, permitiendo luces sin precedentes. Aunque no realizada, la propuesta de la Volkshalle, con una cúpula de 290 m de diámetro, representó la máxima expresión de la ambición tecnológica y simbólica de la época.
Principios de cálculo estructural
El análisis estructural de la cúpula se fundamenta en la distribución específica de los esfuerzos internos generados por la carga vertical. A diferencia de las bóvedas genéricas, donde los empujes pueden variar significativamente a lo largo del perímetro, la cúpula presenta una característica distintiva: los empujes son iguales en todo el perímetro de su arranque. Esta simetría radial permite modelar el comportamiento mecánico mediante dos componentes principales: la compresión en los meridianos y la tracción en los paralelos.
Distribución de esfuerzos: Meridianos y Paralelos
Los meridianos, que son las líneas curvas que unen el vértice superior con la base, soportan predominantemente esfuerzos de compresión. Este comportamiento es ventajoso para materiales con baja resistencia a la tracción, como la piedra o el ladrillo, ya que la compresión es su estado de esfuerzo óptimo. Sin embargo, a medida que se desciende hacia la base, la geometría de la superficie genera una componente de fuerza que tiende a expandir la sección transversal, dando lugar a esfuerzos de tracción en los paralelos (círculos horizontales que cortan la cúpula).
La magnitud de esta tracción en los paralelos depende directamente del radio de la sección circular y de la carga acumulada desde el vértice. En cúpulas de gran diámetro, como la del Panteón de Roma, que posee la mayor cúpula de hormigón tradicional con 43,44 m de diámetro, la tracción en los paralelos inferiores puede ser considerable. Si este esfuerzo tracciona supera la resistencia del material, la sección circular tendería a aplanarse o abrirse, comprometiendo la integridad global de la estructura.
Flexión y soluciones con anillos de acero
Además de la compresión y la tracción pura, las cúpulas experimentan flexión en sus secciones circulares, especialmente cuando la carga no es perfectamente uniforme o cuando la geometría desvía de la forma catenaria ideal. Este problema de flexión genera momentos flectantes que pueden causar fisuras radiales o circulares. Una solución técnica histórica y moderna para contrarrestar estos esfuerzos de tracción y flexión es la incorporación de anillos de acero o de hormigón armado.
Estos anillos actúan como tirantes continuos que abrazan la cúpula en niveles estratégicos, absorbiendo la fuerza expansiva de los paralelos. En el caso de la cúpula de Santa María del Fiore, diseñada por Brunelleschi en el siglo XV, se empleó una solución de doble cúpula. Esta configuración no solo aligeraba el peso, sino que permitía una mejor distribución de los esfuerzos, utilizando cadenas de madera y hierro integradas en la estructura para contener la expansión. La capa externa soporta gran parte de la carga y los esfuerzos de tracción, mientras que la interna proporciona rigidez y acabado.
Cargas eventuales en grandes diámetros
En estructuras de gran envergadura, como la de Santa Sofía en Constantinopla, que tiene una cúpula de 31,87 m de diámetro apoyada en pechinas, las cargas eventuales juegan un papel crítico. El viento, la nieve y las variaciones de temperatura generan esfuerzos adicionales que pueden alterar el equilibrio estático. El viento, por ejemplo, introduce una carga asimétrica que puede generar momentos de vuelco y aumentar la tracción en un lado de la base. La nieve, al acumularse, incrementa la carga vertical muerta, exacerbando la compresión en los meridianos y la tracción en los paralelos.
Las variaciones de temperatura provocan dilatación y contracción del material. En cúpulas de hormigón o ladrillo, estas deformaciones térmicas pueden generar tensiones internas significativas si la estructura no cuenta con juntas de dilatación o si los materiales no tienen coeficientes de expansión compatibles. El diseño estructural debe considerar estas cargas eventuales para asegurar que los esfuerzos combinados no superen la capacidad resistente de los meridianos y los paralelos, garantizando así la estabilidad a largo plazo de la cubierta.
Preguntas frecuentes
¿Qué es una cúpula en arquitectura?
Una cúpula es una estructura de cobertura con forma curva, generalmente semiesférica o elipsoidal, que se apoya sobre un tambor o pechinas para cubrir un espacio central sin necesidad de columnas intermedias, distribuyendo el peso hacia los muros perimetrales.
¿Cuáles son las formas geométricas más comunes de las cúpulas?
Las formas más comunes incluyen la cúpula semiesférica, la elipsoidal, la apuntada (gótica), la de cebolla (típica del arte islámico y ortodoxo) y la cónica. Cada forma influye en la distribución de las cargas y en la estética visual del edificio.
¿Cómo se sostienen las cúpulas sin columnas centrales?
Las cúpulas se sostienen mediante sistemas de apoyo como los muros circulares, los pilares en esquinas conectados por arcos (pechinas) o un tambor elevado. Estos elementos transfieren las fuerzas de compresión y empuje lateral hacia la base de la estructura.
¿Qué materiales se utilizan para construir cúpulas modernas?
En la actualidad, se utilizan materiales como el hormigón armado, el acero, el vidrio y los plásticos compuestos. Estos permiten crear cúpulas más ligeras, con mayores luces y formas más complejas que las tradicionales de ladrillo o piedra.
¿Cuál es la diferencia entre una cúpula y una bóveda?
Aunque ambas son estructuras curvas, la bóveda suele ser una extensión lineal de un arco (como la bóveda de cañón), mientras que la cúpula es una forma más cerrada y radial, generalmente generada por la rotación de un arco alrededor de un eje central.
Resumen
La cúpula es un elemento arquitectónico fundamental que combina eficiencia estructural y impacto visual. A lo largo de la historia, ha evolucionado desde las simples bóvedas romanas hasta las complejas estructuras del Barroco y la arquitectura contemporánea, adaptándose a diferentes estilos culturales como el islámico, el ortodoxo y el renacentista.
Este artículo ha cubierto los principios de su construcción, las diversas formas geométricas que puede adoptar y su importancia histórica. Comprender la cúpula permite apreciar no solo la ingeniería detrás de los grandes edificios, sino también su papel como símbolo de espacio, luz y autoridad en la arquitectura mundial.
