Cupla: definición en física y construcción

Una cupla es un concepto fundamental que aparece tanto en la mecánica clásica como en la ingeniería de construcción, aunque su significado varía según el contexto. En física, se define como un sistema de dos fuerzas iguales en magnitud, de sentido opuesto y que actúan a lo largo de dos líneas de acción paralelas distintas, generando un efecto de rotación pura sin traslación neta del cuerpo rígido.

En el ámbito de la construcción y la fontanería, el término hace referencia a componentes estructurales o uniones específicas, como las placas de anclaje o los accesorios de conexión que permiten unir tuberías o fijar elementos arquitectónicos. Comprender esta dualidad terminológica es esencial para estudiantes de ingeniería, arquitectos y técnicos que deben distinguir entre el par de fuerzas que genera momento y los elementos físicos que aseguran la estabilidad en las obras.

Definición y concepto

El término cupla designa conceptos técnicos distintos según el campo de aplicación, siendo fundamental distinguir entre su definición en la física clásica y su uso práctico en la construcción y la fontanería. Aunque comparten el mismo nombre, las características físicas y las funciones de ambos son diferentes.

Cupla en física y mecánica

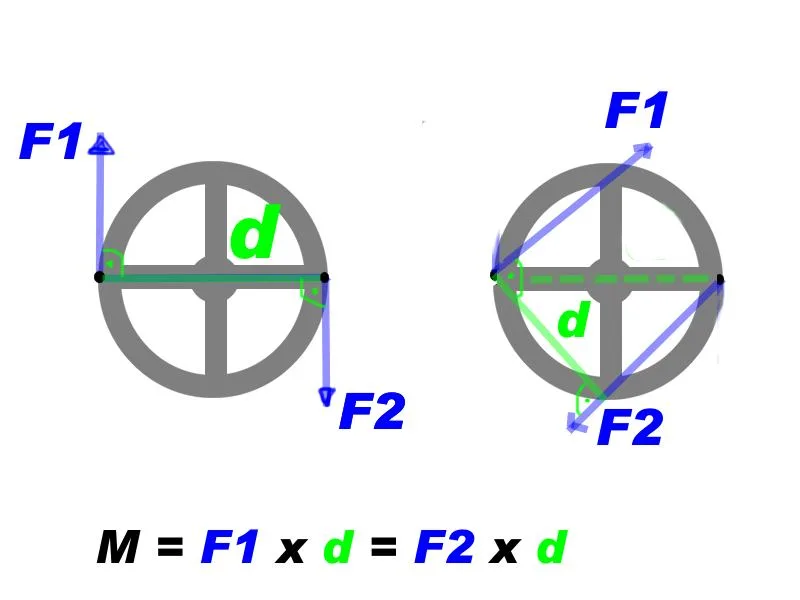

En el ámbito de la física y la mecánica, una cupla se define como un sistema formado por dos fuerzas paralelas entre sí, de la misma intensidad o módulo, pero de sentidos contrarios que están aplicadas sobre dos puntos distintos separados por una distancia d. Este sistema de fuerzas genera un efecto de rotación sobre el cuerpo rígido sobre el que actúan.

Es importante destacar que cuando las fuerzas no son perpendiculares a la línea que une los dos puntos de aplicación, la distancia a considerar es la que une ambas fuerzas a lo largo de una línea perpendicular a ambas. Esta distancia es crucial para calcular el momento de la cupla, que representa la tendencia de las fuerzas a producir rotación en el cuerpo.

La cupla en física es un concepto fundamental para entender el equilibrio de cuerpos rígidos y la dinámica rotacional, ya que produce una rotación neta sin generar una traslación lineal significativa del centro de masas del cuerpo.

Cupla en construcción y fontanería

En el campo de la construcción y específicamente en la fontanería, una cupla es un trozo muy corto de cañería que presenta rosca hembra en ambos extremos. Su función principal es unir dos cañerías entre sí, facilitando la conexión y el sellado de las tuberías en sistemas de distribución de agua, gas u otros fluidos.

Este componente es esencial en las instalaciones sanitarias y de tuberías, ya que permite una conexión rápida y eficiente entre diferentes secciones de cañería, asegurando la continuidad del flujo y la estanqueidad del sistema. La cupla en este contexto es un elemento de unión mecánica que simplifica la instalación y el mantenimiento de las redes de tuberías.

La distinción entre estos dos usos del término es importante para evitar confusiones técnicas en diferentes disciplinas, ya que mientras la cupla física se refiere a un sistema de fuerzas, la cupla en construcción es un componente físico de unión de tuberías.

La cupla en física: principios mecánicos

El concepto de cupla en el ámbito de la física, específicamente dentro de la mecánica clásica, se define técnicamente como un par de fuerzas. Este sistema de fuerzas se caracteriza por estar formado por dos fuerzas que son paralelas entre sí. Estas dos fuerzas poseen la misma intensidad o módulo, pero presentan sentidos contrarios. Además, es fundamental que estas fuerzas estén aplicadas sobre dos puntos distintos, los cuales están separados por una distancia específica, denotada como d.

Características geométricas y de aplicación

La configuración geométrica de una cupla es esencial para comprender su comportamiento mecánico. Las fuerzas que conforman la cupla no necesariamente actúan a lo largo de la misma línea de acción, sino que son paralelas. Esto significa que, aunque tengan direcciones paralelas, sus líneas de acción están desplazadas una respecto a la otra. La distancia d que separa los puntos de aplicación de estas fuerzas es un parámetro crítico. Sin embargo, la definición precisa de esta distancia depende de la orientación de las fuerzas respecto a la línea que une los puntos de aplicación.

Esta distancia perpendicular es la que determina el brazo de palanca efectivo del par de fuerzas. Esta característica geométrica es lo que diferencia a una cupla de otras configuraciones de fuerzas paralelas y es fundamental para calcular el momento generado por el sistema.

Propiedades mecánicas del par de fuerzas

Al ser un sistema formado por dos fuerzas de igual magnitud y sentido contrario, la cupla presenta propiedades mecánicas únicas. La resultante de las fuerzas en una cupla es nula, ya que las dos fuerzas se cancelan mutuamente en términos de traslación. Sin embargo, a pesar de que la suma vectorial de las fuerzas es cero, el sistema no está en equilibrio rotacional. La cupla genera un momento de fuerza, también conocido como torque, que tiende a producir una rotación en el cuerpo rígido sobre el cual actúan las fuerzas.

Este momento de fuerza es independiente del punto de referencia elegido para su cálculo, lo que convierte a la cupla en un vector libre en la mecánica de los cuerpos rígidos. La magnitud de este momento es el producto del módulo de una de las fuerzas por la distancia perpendicular entre sus líneas de acción. Esta propiedad hace que la cupla sea un concepto fundamental en el análisis de la rotación y el equilibrio de cuerpos en estática y dinámica. La comprensión de estas características básicas es esencial para el estudio de sistemas de fuerzas en ingeniería y física.

¿Cómo se aplica el concepto de cupla en la mecánica?

Implicaciones mecánicas y generación de giro

En el ámbito de la física y la mecánica, el concepto de cupla, también denominado par de fuerzas, describe un sistema dinámico específico formado por dos fuerzas paralelas entre sí. Estas fuerzas poseen la misma intensidad o módulo, pero presentan sentidos contrarios y están aplicadas sobre dos puntos distintos separados por una distancia d. Esta configuración es fundamental para comprender cómo se genera un efecto de giro en un cuerpo rígido sin producir necesariamente una traslación neta del centro de masas.

Esta distancia perpendicular es crucial para determinar la eficacia del par en la generación de rotación. El efecto resultante es un momento de fuerza que tiende a hacer girar el cuerpo alrededor de un eje que pasa por el centro de masas o un punto de apoyo, dependiendo de las condiciones de restricción del sistema.

Momento de fuerza y equilibrio estático

El momento de una cupla se calcula multiplicando la magnitud de una de las fuerzas por la distancia perpendicular entre las líneas de acción de ambas fuerzas. Este momento es una cantidad vectorial cuya dirección es perpendicular al plano formado por las dos fuerzas, siguiendo la regla de la mano derecha. La característica distintiva de una cupla es que su momento es independiente del punto de referencia elegido para su cálculo, lo que la convierte en un vector libre en el plano de las fuerzas.

En términos de equilibrio estático, una cupla introduce una condición específica para el equilibrio de un cuerpo rígido. Mientras que la suma vectorial de las fuerzas en una cupla es cero (lo que implica que no hay fuerza neta que cause aceleración lineal del centro de masas), la suma de los momentos de estas fuerzas respecto a cualquier punto es distinta de cero. Por lo tanto, para que un cuerpo sometido a una cupla esté en equilibrio completo, debe existir otro par de fuerzas o un momento externo que contrarreste exactamente el momento generado por la cupla. Este principio es esencial en el diseño de estructuras mecánicas, sistemas de transmisión de potencia y análisis de tensiones en materiales, donde el control de la rotación es tan crítico como el control de la traslación.

La cupla en construcción: componentes de fontanería

En el ámbito de la construcción y específicamente dentro de las instalaciones de fontanería, el término cupla designa un componente mecánico esencial para la continuidad de las tuberías. A diferencia de la definición física, que describe una interacción de fuerzas, en este contexto la cupla es un elemento tangible de unión. Se define técnicamente como un trozo muy corto de cañería que presenta rosca hembra en ambos extremos. Esta configuración geométrica permite que la cupla actúe como un nexo de conexión entre dos segmentos de tubería, facilitando el ensamblaje y la sellado de las líneas de conducción de fluidos.

Estructura y características técnicas

La estructura de la cupla de fontanería es simple pero funcional. Al tratarse de un trozo corto de cañería, su longitud es mínima en comparación con las tuberías que une, lo que permite reducir el espacio ocupado por las uniones en espacios reducidos. La presencia de rosca hembra en ambos extremos es la característica definitoria de este componente. Esta rosca permite que las puntas de las tuberías, que suelen tener rosca macho, se introduzcan y ajusten firmemente dentro de la cupla. Este diseño de rosca doble hembra es fundamental para asegurar una conexión hermética y resistente a la presión del fluido que circula por el sistema.

La función principal de la cupla en construcción es unir dos cañerías de mayor longitud. Al conectar dos segmentos más extensos, la cupla asegura la continuidad del flujo y la integridad estructural de la línea de tuberías. Este tipo de unión es común en sistemas de agua, gas y otros fluidos donde la facilidad de montaje y desmontaje es importante. La precisión en la fabricación de la rosca hembra en ambos extremos garantiza que las fuerzas aplicadas durante el apriete se distribuyan adecuadamente, evitando fugas y asegurando una conexión duradera. La simplicidad de este componente lo convierte en uno de los elementos más utilizados en las instalaciones de fontanería residencial e industrial.

Aplicaciones en sistemas de tuberías

Las cuplas de fontanería se utilizan ampliamente en la unión de tuberías de diversos materiales, como el hierro fundido, el acero y el cobre, siempre que estas presenten la correspondiente rosca macho en sus extremos. Su uso es particularmente común en instalaciones donde se requiere una unión rápida y efectiva sin necesidad de soldadura o soldadura por puntos. La capacidad de la cupla para unir dos cañerías de mayor longitud permite modular la longitud total de la línea de tuberías, adaptándola a las necesidades específicas de la instalación. Esto facilita el proceso de montaje y permite ajustes precisos en la disposición de las tuberías dentro de las estructuras de construcción.

La elección de la cupla adecuada depende del diámetro de las tuberías que se van a unir y del tipo de fluido que circulará por ellas. Es importante que la rosca hembra de la cupla sea compatible con la rosca macho de las tuberías para asegurar una conexión segura. La correcta instalación de la cupla implica un ajuste adecuado que no sea ni demasiado flojo, lo que podría causar fugas, ni demasiado apretado, lo que podría dañar la rosca o la propia tubería. Este componente, aunque pequeño, juega un papel crucial en la eficiencia y la fiabilidad de los sistemas de fontanería, asegurando que las uniones entre las tuberías sean tan resistentes como el resto de la instalación.

¿Qué diferencia una cupla física de una cupla de construcción?

La terminología técnica a menudo presenta homónimos funcionales, donde un mismo nombre designa entidades radicalmente distintas según el campo disciplinario. El término «cupla» es un ejemplo claro de esta dualidad: en la física mecánica representa un concepto abstracto de interacción de fuerzas, mientras que en la construcción y la fontanería alude a un componente físico tangible. Comprender esta distinción es fundamental para evitar ambigüedades en la comunicación técnica y en la lectura de planos o ecuaciones.

Naturaleza del concepto en física

En el ámbito de la mecánica clásica, la cupla no es un objeto material, sino un sistema de fuerzas. Se define específicamente como un par de fuerzas paralelas entre sí, que poseen la misma intensidad o módulo, pero que actúan en sentidos contrarios. Estas fuerzas se aplican sobre dos puntos distintos, separados por una distancia específica. La característica definitoria de este sistema es que, aunque la suma vectorial de las fuerzas puede ser nula (dependiendo de la alineación), generan un momento de fuerza puro que tiende a producir rotación en el cuerpo rígido sobre el que actúan, sin necesariamente traslación lineal neta. Es una abstracción matemática y física utilizada para describir el estado de esfuerzo o movimiento.

Naturaleza del componente en construcción

Por el contrario, en el sector de la construcción y específicamente en la fontanería, la cupla es un elemento de conexión física. Se trata de un trozo muy corto de cañería diseñada para unir dos segmentos de tubería. Su diseño técnico incluye una rosca hembra en ambos extremos, lo que permite acoplar dos cañerías con rosca macho, o conectar una cañería con otro componente. Es un objeto tangible, fabricado en materiales como cobre, latón, plástico o acero, cuya función es asegurar la continuidad y la estanqueidad de un sistema de conducción de fluidos. No implica fuerzas abstractas, sino resistencia mecánica y ajuste dimensional.

Tabla comparativa de características

Característica	Cupla en Física (Mecánica)	Cupla en Construcción (Fontanería)
Naturaleza	Concepto abstracto / Sistema de fuerzas	Objeto físico tangible / Componente de unión
Definición técnica	Par de fuerzas paralelas, mismo módulo, sentido contrario, aplicadas en puntos distintos	Trozo corto de cañería con rosca hembra en ambos extremos
Función principal	Generar momento de fuerza (rotación) en un cuerpo rígido	Unir dos cañerías para continuidad y estanqueidad
Medición	Se mide en unidades de momento (ej. Newton-metro) o fuerza (Newton)	Se mide en unidades de longitud (diámetro, longitud) y dimensiones de rosca
Materialidad	Inmaterial (vectorial)	Material (metal, polímero, etc.)

La diferencia fundamental radica en la abstracción frente a la materialidad. La cupla física describe cómo actúan las fuerzas para provocar movimiento o equilibrio estático, siendo independiente del material del cuerpo. La cupla de construcción describe qué se usa para conectar elementos, dependiendo intrínsecamente de las propiedades del material y la precisión de fabricación. Ambas comparten el nombre, pero operan en dominios epistemológicos casi disjuntos dentro de las ciencias aplicadas.

Ejercicios resueltos

Ejemplo teórico: Cálculo del momento de una cupla en mecánica

Consideremos un sistema físico donde se aplica una cupla sobre un cuerpo rígido. Según la definición técnica, este par de fuerzas consiste en dos vectores de igual módulo pero de sentidos contrarios y líneas de acción paralelas. Supongamos que cada fuerza tiene una intensidad de 50 N y que la distancia perpendicular entre sus líneas de acción es de 0,4 m. Para determinar el momento de la cupla, se aplica la relación fundamental que vincula la intensidad de la fuerza con la distancia de separación.

El cálculo se realiza multiplicando el módulo de una de las fuerzas por la distancia perpendicular entre ellas. La expresión matemática para este caso específico es:

M = F ⋅ d

Sustituyendo los valores dados en la ecuación, obtenemos:

M = 50 ⋅ 0.4 = 20 N⋅m

El resultado indica que la cupla genera un momento de 20 N⋅m. Este valor es constante independientemente del punto de referencia elegido sobre el cuerpo rígido, siempre que las fuerzas mantengan su paralelismo y sentido contrario.

Ejemplo práctico: Instalación de cuplas en sistemas de fontanería

En el ámbito de la construcción y la instalación de tuberías, la cupla se utiliza como un elemento de unión esencial. Se trata de un trozo corto de cañería diseñada específicamente para conectar dos segmentos de tubería mediante roscas hembra ubicadas en ambos extremos. Este componente permite la unión de dos cañerías con rosca macho, facilitando la extensión de la línea o la corrección de alineaciones.

Para realizar una instalación correcta, se deben seguir pasos precisos que aseguren la hermeticidad y la resistencia mecánica de la unión. Primero, se verifica que las roscas macho de las cañerías estén libres de imperfecciones y residuos. A continuación, se aplica un sello adecuado, como cinta teflón o pasta de empalme, sobre las roscas macho para prevenir fugas. Posteriormente, se introduce cada extremo de la cañería en la rosca hembra de la cupla. Se realiza el apriete manual inicial para asegurar el alineamiento correcto, seguido de un apriete con llave ajustable. El objetivo es lograr una tensión uniforme sin sobrecargar el material, garantizando que las dos cañerías queden firmemente unidas a través de la cupla central.

Este procedimiento práctico demuestra la aplicación directa de la definición de cupla en construcción como un conector de rosca doble. La eficiencia de la unión depende de la calidad de las roscas y de la correcta aplicación del sello, asegurando la funcionalidad del sistema de conducción de fluidos.

Aplicaciones prácticas y ejemplos

Las aplicaciones prácticas del concepto de cupla varían significativamente según el campo técnico en el que se utilice el término. En ingeniería mecánica, el par de fuerzas es fundamental para entender el movimiento rotacional y la transmisión de energía. Este principio se aplica directamente en componentes como volantes de inercia y ejes de transmisión, donde dos fuerzas paralelas de igual magnitud y sentido contrario generan un momento de fuerza que induce la rotación alrededor de un eje central.

Mecánica y transmisión de fuerza

En el análisis de sistemas mecánicos, la cupla permite descomponer fuerzas complejas para predecir el comportamiento dinámico de los cuerpos rígidos. La distancia entre las líneas de acción de las fuerzas determina la intensidad del momento generado. Este concepto es esencial en el diseño de motores y sistemas de suspensión, donde el equilibrio de fuerzas paralelas asegura la estabilidad estructural y la eficiencia en la conversión de fuerza lineal en movimiento angular. La precisión en la aplicación de estas fuerzas paralelas es crítica para minimizar el desgaste en los cojinetes y ejes.

Uniones en sistemas hidráulicos

En el ámbito de la construcción y la fontanería, la cupla cumple una función de conexión física. Se utiliza para unir dos segmentos de cañería mediante sus roscas hembra en ambos extremos. Esta pieza es indispensable en sistemas hidráulicos domésticos e industriales, permitiendo la extensión de tuberías, la corrección de alineaciones y la facilidad de desmontaje durante el mantenimiento. El uso correcto de estas uniones garantiza la estanqueidad del sistema, previniendo fugas en puntos críticos de la red de distribución de agua o fluidos presurizados.

Preguntas frecuentes

¿Qué es una cupla en física?

En física, una cupla es un par de fuerzas de igual magnitud y dirección opuesta que no comparten la misma línea de acción, lo que genera un momento de fuerza (torque) que tiende a rotar un cuerpo rígido sin desplazarlo linealmente.

¿Qué es una cupla en construcción?

En construcción, el término suele referirse a componentes de unión o anclaje, como placas metálicas o accesorios de fontanería que sirven para conectar estructuras o tuberías, asegurando la estabilidad mecánica del sistema.

¿Cuál es la diferencia principal entre ambas definiciones?

La diferencia radica en que la cupla física es un concepto abstracto de fuerzas que generan rotación, mientras que la cupla de construcción es un objeto físico tangible utilizado para unir o sostener elementos estructurales o hidráulicos.

¿Cómo se calcula el momento de una cupla en mecánica?

El resultado es un vector perpendicular al plano formado por las fuerzas.

Resumen

El término "cupla" abarca dos significados distintos pero igualmente importantes en las ciencias aplicadas. En la mecánica clásica, describe un sistema de fuerzas que produce rotación pura, siendo fundamental para entender el equilibrio de cuerpos rígidos y la dinámica de giro. En la construcción, se refiere a elementos físicos de unión y anclaje, esenciales en fontanería y estructuras para garantizar la integridad de las conexiones.

Comprender la distinción entre el concepto abstracto de fuerza par y los componentes materiales de construcción permite a ingenieros y técnicos aplicar correctamente los principios de la física en el diseño y la ejecución de obras, optimizando tanto el cálculo estructural como la selección de materiales de unión.
