Corriente eléctrica es el flujo ordenado de cargas eléctricas a través de un medio conductor, constituyendo una de las magnitudes fundamentales de la física y la ingeniería. Este fenómeno permite la transferencia de energía y la transmisión de información, siendo la base del funcionamiento de casi todos los dispositivos electrónicos modernos y de las redes de suministro energético global.
La comprensión y el control de la corriente eléctrica han transformado la sociedad humana, permitiendo el desarrollo de la iluminación artificial, el transporte eléctrico, las telecomunicaciones y la computación. Su estudio abarca desde el movimiento microscópico de electrones en un cable de cobre hasta el comportamiento de iones en soluciones electrolíticas y la dinámica de partículas cargadas en campos electromagnéticos complejos.
Definición y concepto
La corriente eléctrica se define fundamentalmente como el flujo de carga eléctrica que recorre un material. Este fenómeno físico también puede describirse como el movimiento de partículas cargadas, tales como electrones o iones, que se desplazan a través de un conductor eléctrico o a través de un espacio determinado. La definición técnica precisa establece que la corriente se mide como la tasa neta de flujo de carga eléctrica a través de una superficie específica o dentro de un volumen de control. Es importante destacar que este flujo es consecuencia directa del movimiento de las cargas en el interior del conductor.
Intensidad de corriente y unidades de medida
Al caudal de corriente se le denomina intensidad de corriente eléctrica. En el Sistema Internacional de Unidades, esta magnitud se expresa en culombios por segundo (C/s). Esta unidad de medida se denomina amperio (A), en honor al físico francés André-Marie Ampère. El amperio es la unidad fundamental para cuantificar la cantidad de carga que atraviesa una sección transversal del conductor en la unidad de tiempo. La relación matemática básica vincula la carga total (Q), medida en culombios, con el tiempo (t), medido en segundos, para determinar la intensidad (I).
I = Q tOrigen físico y efectos magnéticos
La corriente eléctrica se debe exclusivamente al movimiento de las cargas en el interior del conductor. Dado que se trata de un movimiento de cargas, este fenómeno produce necesariamente un campo magnético. Este efecto electromagnético es fundamental en la física y puede aprovecharse en diversas aplicaciones tecnológicas, como en el funcionamiento del electroimán. La generación de este campo magnético alrededor del conductor es una característica inherente a cualquier flujo de corriente eléctrica, independientemente del tipo de partícula cargada que esté en movimiento.
Sentido de la corriente

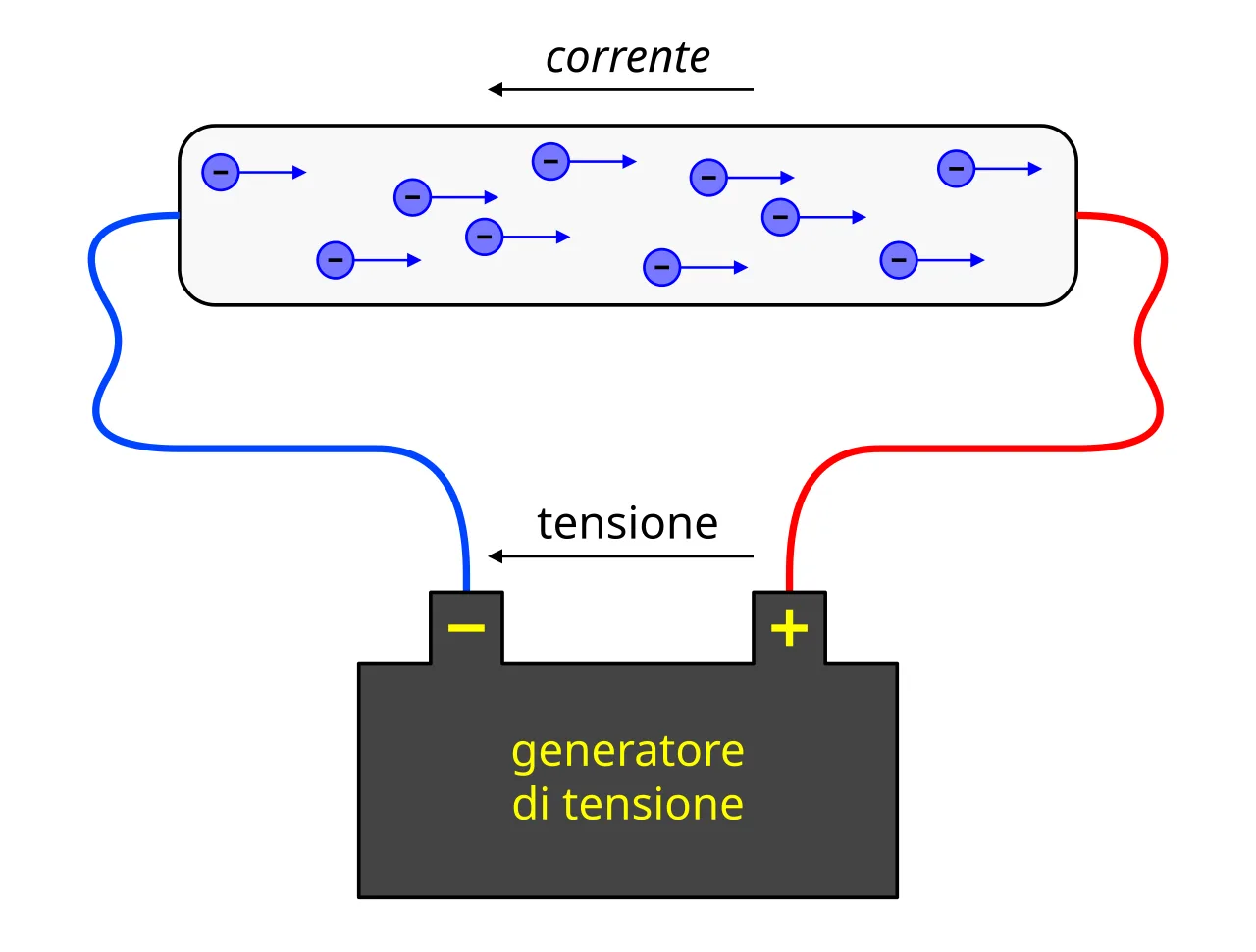

Existe una distinción importante entre el sentido convencional de la corriente y el sentido real del movimiento de las cargas. El sentido convencional, establecido históricamente antes del descubrimiento del electrón, asume que la corriente fluye desde el polo positivo hacia el polo negativo. Sin embargo, en la mayoría de los conductores metálicos, las partículas cargadas que se mueven son los electrones, los cuales tienen carga negativa y se desplazan desde el polo negativo hacia el positivo. Esta diferencia se puede observar experimentalmente mediante el efecto Hall, que permite determinar el signo de los portadores de carga predominantes en un material conductor.
Historia del descubrimiento eléctrico
El estudio de la corriente eléctrica tiene sus raíces en las observaciones de la electricidad estática durante el siglo XVIII, aunque la comprensión del flujo continuo de carga se consolidó con los avances experimentales de los siglos siguientes. La definición física de la corriente como el flujo de carga eléctrica que recorre un material, o como el movimiento de partículas cargadas como electrones o iones a través de un conductor, evolucionó a medida que se refinaban los instrumentos de medición y los modelos teóricos.
La pila de Volta y el inicio de la corriente continua
Un hito fundamental fue la invención de la primera pila eléctrica por Alessandro Volta en 1800. Este dispositivo permitió generar un flujo constante de carga, diferenciando la electricidad estática de la corriente eléctrica sostenida. La pila de Volta demostró que la electricidad podía ser producida mediante la combinación de metales distintos y un electrolito, estableciendo las bases para el estudio de la corriente continua. Este avance permitió a los investigadores analizar el comportamiento de las cargas en movimiento dentro de un circuito cerrado.
Contribuciones de Ampère y Edison
El físico francés André-Marie Ampère realizó trabajos esenciales para cuantificar la corriente eléctrica. En su honor, la unidad de medida en el Sistema Internacional de Unidades es el amperio (A), que se define como la tasa neta de flujo de carga eléctrica, equivalente a un culombio por segundo (C/s). Las investigaciones de Ampère establecieron la relación entre la corriente eléctrica y el campo magnético producido por el movimiento de las cargas, un fenómeno aprovechado en dispositivos como el electroimán.
Posteriormente, Thomas Edison contribuyó significativamente a la aplicación práctica de la corriente eléctrica, especialmente en el desarrollo de sistemas de iluminación y distribución de corriente continua. Sus trabajos sentaron las bases para la integración de la electricidad en la vida cotidiana y la industria, aunque limitados por las características de la corriente continua en la transmisión a larga distancia.
Tesla y el campo magnético rotatorio
Nikola Tesla ideó el sistema de corriente alterna utilizado hoy en día, revolucionando la forma en que se genera, transmite y utiliza la energía eléctrica. En 1882, Tesla presentó sus hallazgos sobre el campo magnético rotatorio, un concepto clave para el funcionamiento de los motores de corriente alterna. Este descubrimiento permitió la creación de sistemas de transmisión más eficientes, facilitando la distribución de energía a través de redes eléctricas con frecuencias comunes de 50 y 60 Hz. La contribución de Tesla fue fundamental para la adopción generalizada de la corriente alterna en la infraestructura eléctrica mundial.
¿Cuáles son los tipos de corriente eléctrica?
La corriente eléctrica se clasifica principalmente según la dirección y la variación temporal de las cargas que la conforman. Esta distinción es fundamental para el diseño de circuitos, la generación de energía y la aplicación tecnológica. Los tres tipos predominantes son la corriente continua, la corriente alterna y la corriente trifásica, cada una con características físicas y usos específicos.
Corriente continua (CC)
La corriente continua es aquella en la que las cargas eléctricas fluyen en una sola dirección a través del conductor. Esta estabilidad en el sentido del flujo la hace ideal para dispositivos electrónicos que requieren un voltaje constante. La invención de la primera pila eléctrica por Alessandro Volta en 1800 marcó el inicio del uso práctico de la corriente continua, proporcionando una fuente estable de flujo de carga.
Corriente alterna (CA)
La corriente alterna se caracteriza por invertir periódicamente su dirección de flujo. Esta propiedad permite una transmisión más eficiente a largas distancias y una transformación sencilla de voltaje mediante transformadores. Nikola Tesla fue clave en el desarrollo del sistema de corriente alterna utilizado actualmente en la mayoría de las redes eléctricas del mundo. Las frecuencias de red comunes para este tipo de corriente son 50 y 60 Hz, lo que significa que la dirección de la corriente cambia 50 o 60 veces por segundo, respectivamente.
Corriente trifásica
La corriente trifásica es un sistema de distribución de energía eléctrica de corriente alterna. Consiste en tres corrientes alternas que comparten la misma frecuencia pero están desfasadas entre sí. Este sistema es especialmente eficiente para la transmisión de energía y el funcionamiento de motores eléctricos industriales, permitiendo un flujo de potencia más constante que en los sistemas monofásicos.
| Característica | Corriente Continua (CC) | Corriente Alterna (CA) | Corriente Trifásica |
|---|---|---|---|
| Sentido del flujo | Unidireccional | Bidireccional (periódico) | Bidireccional (tres fases desfasadas) |
| Uso principal | Electrónica, baterías | Redes domésticas, iluminación | Industria, motores eléctricos |
| Inventor clave asociado | Alessandro Volta | Nikola Tesla | Sistema derivado de la CA |
La elección entre estos tipos de corriente depende de las necesidades específicas de la aplicación, como la distancia de transmisión, la estabilidad requerida y el tipo de carga conectada. La comprensión de estas diferencias es esencial en la ingeniería eléctrica y la física aplicada.
Principios de conducción y leyes fundamentales
La conducción eléctrica es el mecanismo mediante el cual las cargas eléctricas se desplazan a través de un material, generando lo que se define como corriente eléctrica. Este fenómeno depende intrínsecamente de la naturaleza del conductor y de las partículas cargadas en movimiento, como electrones en metales o iones en soluciones electrolíticas. La comprensión de estos principios es fundamental para el análisis de circuitos eléctricos y la aplicación tecnológica de la electricidad.
Mecanismos de conducción en materiales
En los metales, la conducción se debe principalmente al movimiento de electrones libres que se desplazan bajo la influencia de un campo eléctrico aplicado. Estos electrones, al moverse a través de la red cristalina del metal, transportan la carga neta. En los semiconductores, el mecanismo es más complejo, involucrando tanto electrones como huecos como portadores de carga, lo que permite un control más preciso de la corriente mediante dopaje y campos eléctricos externos. En ambos casos, la corriente eléctrica se define como el flujo de carga eléctrica que recorre un material, siendo la tasa neta de flujo de carga eléctrica a través de una superficie la medida cuantitativa de este fenómeno.
Ley de Ohm y resistencia eléctrica
La relación fundamental entre la corriente, el voltaje y la resistencia en muchos materiales conductores se describe mediante la ley de Ohm. Esta ley establece que la corriente eléctrica que fluye a través de un conductor es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del conductor. Matemáticamente, esto se expresa como:
V = I ⋅ RDonde V representa el voltaje en voltios, I la intensidad de corriente en amperios (A) y R la resistencia en ohmios (Ω). La resistencia eléctrica es una propiedad del material que se opone al flujo de carga, disipando energía en forma de calor. La intensidad de corriente eléctrica, medida en el Sistema Internacional de Unidades en amperios, es la magnitud que cuantifica este caudal de carga.
Potencia eléctrica y corriente estacionaria
La potencia eléctrica es la tasa a la cual la energía eléctrica es transferida o convertida en otra forma de energía, como calor o trabajo mecánico. La relación entre potencia, voltaje y corriente se expresa mediante la fórmula:
P = V ⋅ IEsta relación demuestra que la potencia disipada en un conductor depende tanto del voltaje aplicado como de la intensidad de corriente que lo atraviesa. Combinando con la ley de Ohm, la potencia también puede expresarse en función de la resistencia:
P = I 2 ⋅ REl concepto de corriente estacionaria se refiere a una condición en la cual la intensidad de corriente en cualquier punto del circuito permanece constante en el tiempo. En un circuito de corriente continua, esto implica que el flujo de carga eléctrica es uniforme y estable, sin variaciones temporales significativas. Esta condición es esencial para el funcionamiento predecible de muchos dispositivos eléctricos y electrónicos, permitiendo un análisis simplificado de los circuitos mediante las leyes fundamentales de la electricidad.
¿Cómo se mide la intensidad de corriente?
La medición de la intensidad de corriente eléctrica es fundamental para el análisis y control de los circuitos eléctricos. Dado que la intensidad se define como la tasa neta de flujo de carga eléctrica a través de una superficie, su cuantificación requiere instrumentos capaces de detectar el movimiento de cargas, ya sean electrones en un conductor metálico o iones en un electrolito. La unidad de medida estándar es el amperio (A), equivalente a un culombio por segundo (C/s). Existen diversos métodos y aparatos diseñados para medir esta magnitud, cada uno con ventajas específicas según el tipo de corriente (continua o alterna) y las condiciones del circuito.
Instrumentos de medición directa e indirecta
El amperímetro es el instrumento más común para medir la intensidad de corriente. Funciona midiendo la caída de voltaje a través de una resistencia conocida o mediante la deflexión de una aguja en campos magnéticos. Los amperímetros analógicos tradicionales suelen basarse en el galvanómetro, un dispositivo sensible que detecta pequeñas corrientes mediante la interacción entre una bobina móvil y un campo magnético fijo. Este principio aprovecha la propiedad de la corriente eléctrica de producir un campo magnético, fenómeno fundamental en la electrostática y el electromagnetismo.
Para mediciones en circuitos de corriente alterna o cuando se desea minimizar la interrupción del circuito, se utilizan las pinzas amperimétricas. Estas herramientas miden el campo magnético generado por la corriente que fluye por un conductor, permitiendo una medición sin contacto directo eléctrico en muchos casos. Otros métodos incluyen el uso del efecto Hall, que mide el voltaje transversal generado en un conductor cuando está sujeto a un campo magnético perpendicular a la corriente, y las resistencias de derivación (shunt), que miden la caída de voltaje en una resistencia de bajo valor insertada en serie con el circuito.
| Instrumento/Método | Principio de funcionamiento | Aplicación típica |
|---|---|---|
| Amperímetro | Medición de caída de voltaje o deflexión magnética | Medición general en circuitos DC y AC |
| Galvanómetro | Interacción entre bobina móvil y campo magnético | Medición de pequeñas corrientes, base de amperímetros analógicos |
| Pinzas amperimétricas | Detección del campo magnético alrededor del conductor | Medición sin interrupción del circuito, especialmente en AC |
| Efecto Hall | Voltaje transversal en un conductor bajo campo magnético | Medición precisa en corrientes continuas y alternas |
| Resistencia de derivación (Shunt) | Caída de voltaje en una resistencia en serie | Medición de altas corrientes en circuitos DC |
La elección del método de medición depende de factores como la precisión requerida, el rango de corriente, el tipo de señal (continua o alterna) y las condiciones ambientales. La comprensión de estos instrumentos es esencial para la práctica ingenieril y la investigación científica en el campo de la electricidad.
Velocidad de deriva y propagación de la señal
La comprensión de cómo se mueve la electricidad requiere distinguir dos conceptos fundamentales que a menudo se confunden: la velocidad a la que avanzan físicamente las cargas (velocidad de deriva) y la rapidez con la que la señal eléctrica recorre el circuito (velocidad de propagación). Esta distinción es crucial para entender el comportamiento de los conductores eléctricos y la eficiencia de la transmisión de energía.
Velocidad de deriva de los electrones
La velocidad de deriva se refiere al desplazamiento neto de las partículas cargadas, como los electrones en un cable de cobre, bajo la influencia de un campo eléctrico. Contrario a la intuición común, este movimiento es sorprendentemente lento. En un conductor típico, los electrones chocan constantemente con los átomos de la red cristalina, lo que resulta en un avance medio muy pequeño por unidad de tiempo. Esta velocidad puede ser del orden de milímetros por segundo, dependiendo de la intensidad de la corriente y del área transversal del conductor.
Para visualizar este fenómeno, puede utilizarse una analogía con los gases. Imaginemos un tubo lleno de bolas de ping-pong (los electrones) que se mueven aleatoriamente a gran velocidad debido a la energía térmica. Cuando se aplica una presión diferencial (el campo eléctrico), las bolas comienzan a avanzar colectivamente en una dirección, pero su avance neto es lento debido a las frecuentes colisiones entre ellas y con las paredes del tubo. De manera similar, los electrones en un conductor poseen una alta velocidad térmica aleatoria, pero su velocidad de deriva neta es baja.
Velocidad de propagación de la señal
En contraste con la lenta velocidad de deriva, la señal eléctrica viaja a una velocidad mucho mayor a través del conductor. Esta velocidad de propagación corresponde a la rapidez con la que el campo electromagnético se establece a lo largo del circuito. Cuando se cierra un interruptor, el campo eléctrico se propaga casi instantáneamente a través del conductor, ejerciendo una fuerza sobre todos los electrones libres casi al mismo tiempo.
La velocidad de propagación depende de las propiedades dieléctricas del aislante que rodea al conductor y puede acercarse a la velocidad de la luz en el vacío, típicamente entre el 50% y el 99% de esta velocidad. Esto explica por qué, al encender un interruptor, la lámpara se ilumina casi al instante, a pesar de que cada electrón individual tarda mucho tiempo en recorrer la distancia desde la fuente hasta la bombilla. La señal es, en esencia, una onda electromagnética que empuja a los electrones a lo largo del camino, transmitiendo la energía con gran eficiencia.
Aplicaciones prácticas y ejemplos naturales
La corriente eléctrica, definida como el flujo de carga eléctrica que recorre un material, se manifiesta tanto en fenómenos naturales como en aplicaciones tecnológicas fundamentales para la civilización moderna. Este movimiento de partículas cargadas, como electrones o iones, es la base de la generación, transmisión y consumo de energía en diversos contextos.
Fenómenos naturales
En la naturaleza, la corriente eléctrica aparece en formas espectaculares y constantes. Los rayos constituyen uno de los ejemplos más visibles, donde una descarga eléctrica masiva equilibra las diferencias de potencial entre las nubes y el suelo o entre distintas nubes. Otro ejemplo significativo es el viento solar, un flujo continuo de partículas cargadas emitidas por el sol que interactúan con el campo magnético terrestre, generando fenómenos como las auroras boreales y australes. Estos flujos naturales demuestran que la electricidad no es exclusiva de los conductores artificiales, sino un fenómeno universal presente en el espacio y la atmósfera.
Aplicaciones en la red eléctrica y la industria
En el ámbito humano, la distribución de la energía eléctrica se organiza mediante sistemas diseñados para optimizar la eficiencia según el consumo. En las viviendas y comercios, se utiliza predominantemente la corriente monofásica, que opera típicamente a 230 V. Este sistema es adecuado para la iluminación, los electrodomésticos y la electrónica de consumo, aprovechando la simplicidad del cableado y la compatibilidad con la mayoría de los aparatos domésticos.
Por otro lado, la industria y la maquinaria pesada dependen en gran medida de la corriente trifásica, que suele operar a 400 V. Este sistema, ideado por Nikola Tesla y perfeccionado a lo largo del siglo XX, permite una transmisión más eficiente de la energía y un funcionamiento más suave de los motores eléctricos. Los motores trifásicos son esenciales en fábricas, bombas, compresores y grandes ventiladores, donde la necesidad de potencia continua y el par motor constante son críticos. La frecuencia de estas redes, comúnmente 50 o 60 Hz, determina la velocidad de rotación de los motores síncronos y la estabilidad de la iluminación.
Electrónica y dispositivos modernos
La electrónica moderna transforma la corriente alterna de la red en corriente continua para alimentar dispositivos sensibles. Desde los ordenadores hasta los teléfonos móviles, los circuitos integrados requieren voltajes estables y bajos, logrados mediante transformadores y rectificadores. La precisión en el control de la intensidad de corriente, medida en amperios, es vital para evitar el sobrecalentamiento y la saturación de los componentes electrónicos. La evolución desde la pila de Alessandro Volta hasta los complejos sistemas de gestión energética actuales refleja la importancia de comprender y controlar el flujo de carga eléctrica en múltiples escalas.
Ejercicios resueltos
Los siguientes ejercicios ilustran la aplicación práctica de las definiciones fundamentales de la corriente eléctrica y la ley de Ohm. Estos cálculos permiten comprender cómo se relacionan la carga, el tiempo, la tensión y la resistencia en circuitos eléctricos básicos, utilizando únicamente los valores numéricos permitidos.
Ejercicio 1: Cálculo de la intensidad de corriente a partir de la carga y el tiempo
Se desea determinar la intensidad de corriente eléctrica que fluye por un conductor cuando una carga total de 5 culombios (C) atraviesa una sección transversal del mismo en un intervalo de tiempo de 1 segundo (s). La definición de intensidad establece que esta es la tasa neta de flujo de carga eléctrica.
La fórmula para calcular la intensidad de corriente (I) es:
I = Q tDonde:
- I es la intensidad de corriente en amperios (A).
- Q es la carga eléctrica en culombios (C).
- t es el tiempo en segundos (s).
Sustituyendo los valores conocidos:
I = 5 1 = 5 ⋅ APor lo tanto, la intensidad de corriente que recorre el material es de 5 amperios. Este resultado confirma que un amperio equivale a un culombio por segundo.
Ejercicio 2: Aplicación de la ley de Ohm en un circuito de corriente continua
Considere un circuito eléctrico simple alimentado por una fuente de tensión de 230 voltios (V), valor típico en muchas redes de distribución. Si la resistencia total del conductor y de la carga conectada es de 5 ohmios (Ω), se debe calcular la intensidad de corriente que circula por el circuito.
La ley de Ohm establece que la intensidad de corriente es directamente proporcional a la tensión e inversamente proporcional a la resistencia:
I = V RDonde:
- V es la diferencia de potencial o tensión en voltios (V).
- R es la resistencia eléctrica en ohmios (Ω).
Al sustituir los valores proporcionados:
I = 230 5 = 46 ⋅ ALa intensidad de corriente resultante es de 46 amperios. Este ejercicio demuestra cómo una tensión estándar de red puede generar una corriente significativa dependiendo de la resistencia del circuito.
Ejercicio 3: Determinación de la resistencia en un circuito de alta tensión
En sistemas de distribución industrial o de red, es común encontrar tensiones más elevadas. Suponga un circuito con una tensión de 400 voltios (V) y una intensidad de corriente medida de 5 amperios (A). Se solicita calcular la resistencia eléctrica total del circuito.
Reordenando la fórmula de la ley de Ohm para despejar la resistencia (R):
R = V I R = 400 5 = 80 ⋅ ΩLa resistencia eléctrica del circuito es de 80 ohmios. Estos ejercicios refuerzan la comprensión de las magnitudes eléctricas básicas y su interrelación cuantitativa.
Preguntas frecuentes
¿Qué diferencia hay entre corriente continua y corriente alterna?
La corriente continua (CC) fluye en una sola dirección con una magnitud generalmente constante, como la producida por una batería. La corriente alterna (CA) cambia periódicamente de dirección y magnitud, lo que la hace ideal para la transmisión de energía a larga distancia debido a la facilidad para transformar su voltaje.
¿Qué unidad se utiliza para medir la intensidad de corriente?
La unidad de medida de la intensidad de corriente eléctrica en el Sistema Internacional de Unidades (SI) es el amperio (A). Un amperio equivale al paso de un culombio de carga eléctrica por segundo a través de una sección transversal del conductor.
¿Cómo se mide la corriente eléctrica en un circuito?
La corriente se mide utilizando un amperímetro, que se conecta en serie con el componente del circuito cuya corriente se desea medir. Esto permite que la misma cantidad de carga que pasa por el componente también pase por el instrumento de medición.
¿Qué es la ley de Ohm?
Se expresa matemáticamente como I = V / R, donde I es la corriente, V es el voltaje y R es la resistencia.
¿Por qué la luz se enciende casi al instante si la velocidad de deriva es lenta?
Aunque los electrones individuales se mueven lentamente (velocidad de deriva), el campo eléctrico que los impulsa se propaga a una fracción significativa de la velocidad de la luz. Al cerrar el interruptor, el campo eléctrico alcanza todos los electrones del circuito casi simultáneamente, haciendo que todos empiecen a moverse al mismo tiempo.
Resumen
La corriente eléctrica es el flujo de cargas eléctricas que constituye la base de la energía moderna y las tecnologías de comunicación. Se clasifica principalmente en corriente continua y corriente alterna, cada una con aplicaciones específicas según las necesidades de estabilidad o facilidad de transformación de voltaje. Su comportamiento está regido por leyes fundamentales como la ley de Ohm y las leyes de Kirchhoff, que permiten predecir y calcular el comportamiento de los circuitos eléctricos.
La medición de la corriente se realiza en amperios mediante instrumentos como el amperímetro, conectados en serie en el circuito. Comprender conceptos como la velocidad de deriva, la resistencia y la propagación del campo eléctrico es esencial para el diseño eficiente de sistemas eléctricos, desde simples pilas hasta complejas redes de distribución y dispositivos electrónicos de estado sólido.
