Comparador electrónico: definición, funcionamiento y aplicaciones

Definición y concepto

El término comparador designa un concepto técnico transversal a la electrónica, la física aplicada y la informática, cuyo principio fundamental radica en la evaluación de dos magnitudes distintas para determinar su relación de orden o diferencia. En su acepción más amplia, un comparador es cualquier dispositivo o circuito capaz de analizar dos entradas y generar una salida que refleje cuál de ellas es mayor, menor o si son iguales. Esta funcionalidad básica es esencial en sistemas de medición de precisión y en la lógica de procesamiento de datos.

Comparadores electrónicos analógicos y digitales

En el ámbito de la electrónica, el comparador es un circuito específico diseñado para comparar dos señales de entrada. Su operación consiste en variar el estado de la salida en función de cuál de las señales de entrada posee un valor superior. Este comportamiento es crítico para la conversión de señales continuas en estados discretos y para el control de procesos automáticos.

En la electrónica analógica, el comparador suele implementarse utilizando un amplificador operacional configurado en lazo abierto. En esta configuración, la ganancia del amplificador es tan elevada que la salida tiende a saturarse en uno de los extremos del rango de voltaje disponible, típicamente +Vcc o -Vcc (o las tensiones de riel positivas y negativas). La dirección de la saturación depende directamente de la diferencia de potencial entre las entradas no inversora e inversora. Este mecanismo permite detectar umbrales de voltaje con alta precisión, convirtiendo una señal analógica variable en una señal digital de dos estados.

Por otro lado, en la electrónica digital, la comparación se realiza sobre datos binarios. Existen sistemas combinacionales diseñados específicamente para esta tarea, como el circuito integrado 7485. Este componente es capaz de comparar datos de 4 bits, y mediante el encadenamiento de unidades, puede extenderse para comparar datos de 8 bits o más. Estos comparadores digitales evalúan la igualdad o la magnitud relativa de dos palabras binarias, proporcionando salidas lógicas que indican si la primera entrada es mayor, menor o igual a la segunda, lo cual es fundamental en unidades de procesamiento central y en la gestión de memoria.

Instrumentación física y aplicaciones informáticas

Más allá de los circuitos electrónicos, el concepto de comparador se extiende a la física y la instrumentación de medición. En este contexto, un comparador puede referirse a instrumentos físicos diseñados para medir diferencias de tamaño diminutas con alta precisión. Estos dispositivos permiten determinar desviaciones microscópicas respecto a una referencia estándar, siendo herramientas esenciales en la metrología industrial y en el control de calidad de piezas mecánicas.

En el campo de la informática y la gestión de datos, el término también se aplica a herramientas de software diseñadas para comparar información. Un ejemplo común es el uso de comparadores para analizar precios de productos o servicios. Estas aplicaciones informáticas recopilan datos de múltiples fuentes, los normalizan y los evalúan entre sí para determinar cuál ofrece el mejor valor según criterios predefinidos, aplicando así el principio básico de comparación de magnitudes en un entorno de toma de decisiones.

¿Cómo funciona un comparador electrónico?

El funcionamiento de un comparador electrónico se basa en la evaluación continua de dos señales de entrada distintas. Este dispositivo, ya sea de naturaleza analógica o digital, determina cuál de las dos magnitudes es mayor y ajusta su señal de salida en consecuencia. Este principio fundamental permite convertir una diferencia analógica en una decisión lógica o un cambio de estado, lo que lo convierte en un elemento esencial en el procesamiento de señales y en la toma de decisiones en sistemas electrónicos.

Funcionamiento en electrónica analógica

En el ámbito de la electrónica analógica, el comparador opera típicamente como un amplificador de operación configurado en lazo abierto. En esta configuración, la ganancia del amplificador es extremadamente alta, lo que provoca que la señal de salida se "sature" rápidamente hacia uno de los extremos del rango de voltaje disponible. Específicamente, la salida se estabiliza en el nivel de tensión positiva (+Vcc) o negativa (-Vcc), dependiendo del signo de la diferencia entre las dos entradas.

Para que esta comparación sea efectiva, una de las entradas suele recibir la señal variable que se desea medir, mientras que la otra entrada se conecta a una tensión de referencia estable. Esta tensión de referencia actúa como umbral o punto de corte. Cuando la señal de entrada supera el valor de la referencia, la salida cambia de estado, pasando de un nivel de voltaje al opuesto. Este mecanismo permite detectar con precisión el instante en que una señal cruza un valor específico, facilitando aplicaciones como la detección de cero, la conversión analógica-digital básica y la generación de formas de onda.

Comparación en sistemas digitales

En la electrónica digital, el concepto de comparación se adapta al manejo de datos discretos. Aquí, los comparadores son circuitos combinacionales diseñados para evaluar la magnitud de dos palabras de datos binarios. Estos circuitos determinan si una palabra es mayor, menor o igual a la otra, generando salidas lógicas correspondientes.

Un ejemplo representativo de esta tecnología es el circuito integrado 7485, un comparador de magnitud de 4 bits. Este dispositivo permite comparar dos conjuntos de cuatro bits cada uno. Para manejar datos de mayor longitud, como palabras de 8 bits, se pueden encadenar múltiples unidades de 4 bits utilizando las entradas y salidas de cascada del circuito. Estos comparadores digitales son fundamentales en unidades aritmético-lógicas, procesadores y sistemas de memoria, donde la comparación rápida de direcciones y valores es crítica para el flujo de datos y el control del proceso.

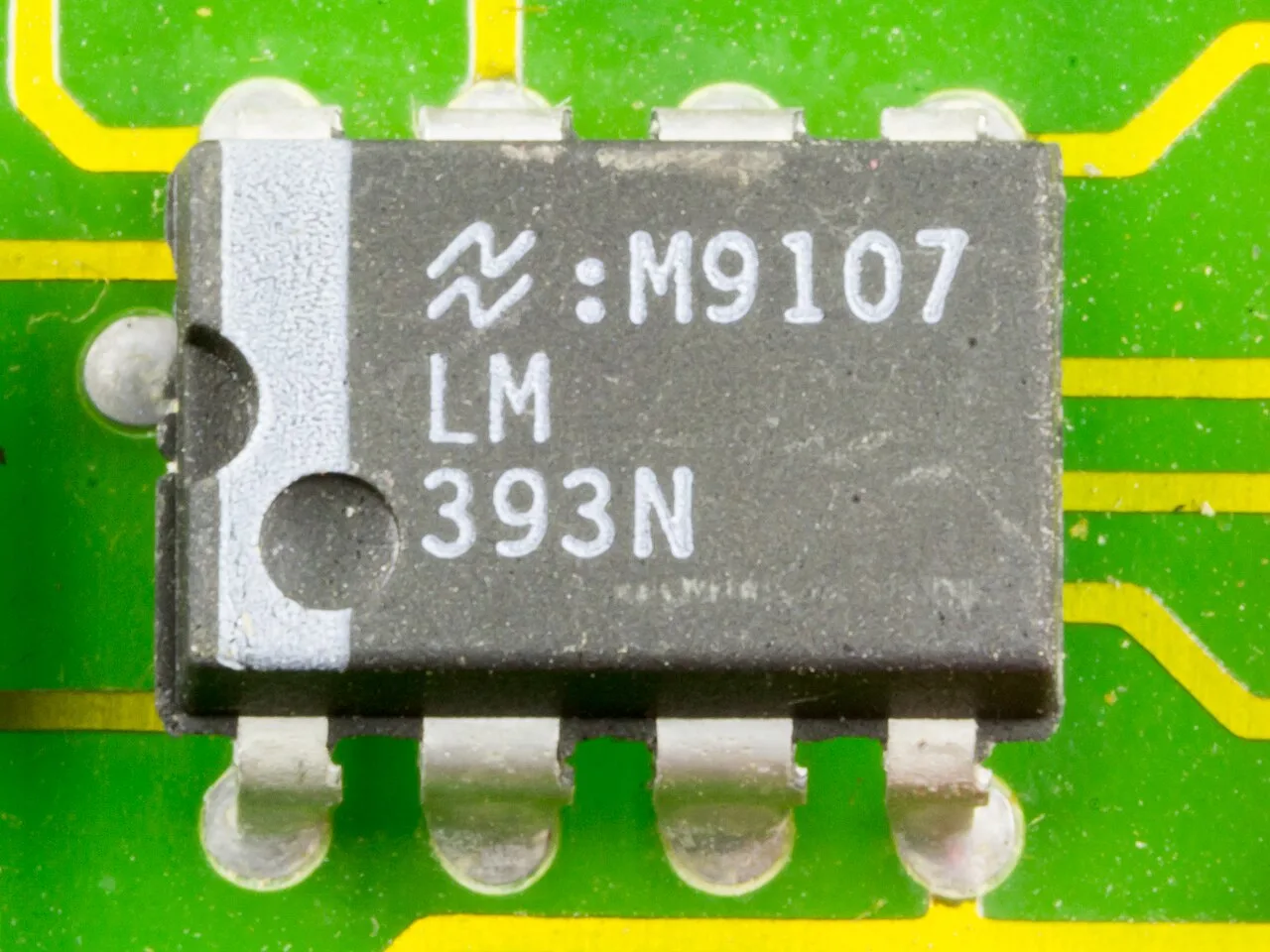

Comparadores en electrónica analógica

En el ámbito de la electrónica analógica, los comparadores se implementan frecuentemente mediante el uso de amplificadores operacionales configurados en lazo abierto. Esta configuración aprovecha la alta ganancia del amplificador para determinar la relación entre dos señales de entrada, generando una salida que indica cuál de ellas posee un mayor valor instantáneo. El funcionamiento básico se basa en la diferencia de potencial entre las dos entradas del amplificador, lo que provoca que la señal de salida se estabilice en uno de los extremos de su rango dinámico.

Condiciones de saturación y funcionamiento

El comportamiento del comparador analógico se define por las condiciones de saturación de la salida. Cuando la tensión aplicada a la entrada no inversora (V1) es mayor que la tensión en la entrada inversora (V2), la salida del circuito se satura en el valor positivo de la fuente de alimentación, denotado como +Vcc. Por el contrario, si la tensión en la entrada no inversora es menor que la de la entrada inversora, la salida se desplaza hacia el valor negativo de la fuente, -Vcc. Este mecanismo permite convertir una señal analógica continua en una señal de dos estados, facilitando la toma de decisiones en circuitos de control y procesamiento de señales.

Es fundamental comprender que la salida no sigue linealmente la diferencia de entrada debido a la saturación. El circuito actúa como un interruptor controlado por voltaje, donde la transición entre estados ocurre cuando las dos tensiones de entrada son prácticamente iguales. La precisión de esta transición depende de la ganancia en lazo abierto del amplificador operacional utilizado.

Ejemplo práctico de tensiones

Para ilustrar este principio, considere un circuito alimentado por fuentes simétricas de 15V y -15V. Si se aplica una señal de entrada V1 de 5V y una referencia V2 de 3V, al cumplirse la condición V1 > V2, la salida del comparador se estabilizará en +15V. En cambio, si la señal V1 desciende a 2V mientras V2 se mantiene en 3V, la condición V1 < V2 provocará que la salida cambie bruscamente hacia -15V. Este ejemplo demuestra cómo los valores concretos de las fuentes de alimentación determinan los niveles lógicos de salida en aplicaciones analógicas.

Comparadores en electrónica digital

Los comparadores en el ámbito de la electrónica digital se implementan como sistemas combinacionales diseñados para evaluar la relación de magnitud entre dos palabras de datos binarios de N bits. A diferencia de los comparadores analógicos que operan con señales continuas y tensiones de saturación, estos circuitos digitales procesan secuencias discretas para determinar si una entrada es mayor, menor o igual a la otra, generando salidas lógicas específicas para cada condición. Esta capacidad de comparación es fundamental en unidades aritméticas y lógicas, así como en sistemas de control donde la toma de decisiones depende de la relación entre dos valores numéricos representados en código binario.

Circuitos integrados de comparación

La implementación práctica de estos comparadores se realiza frecuentemente mediante circuitos integrados especializados. Entre los dispositivos más comunes se encuentran los comparadores de 4 bits, que permiten evaluar palabras de datos de longitud corta con una arquitectura compacta. Para aplicaciones que requieren mayor resolución, existen soluciones para 8 bits, las cuales pueden lograrse mediante circuitos integrados dedicados o mediante la conexión en cascada de unidades menores. El circuito integrado 7485 es un ejemplo representativo de tecnología utilizada en esta categoría, siendo ampliamente empleado para la comparación de datos de 8 bits. Este dispositivo permite conectar múltiples unidades en cascada, lo que facilita la expansión de la capacidad de comparación más allá de los 8 bits iniciales, permitiendo así la evaluación de palabras de datos más largas manteniendo la precisión lógica en cada posición de bit.

La estructura interna de estos comparadores digitales se basa en puertas lógicas que evalúan bit a bit, comenzando por el bit más significativo. Si los bits más significativos son iguales, el circuito procede a evaluar los siguientes bits en orden decreciente de peso hasta encontrar una diferencia o confirmar la igualdad total. Este proceso secuencial dentro de la arquitectura combinacional asegura que la salida refleje correctamente la relación de magnitud entre las dos entradas digitales. La posibilidad de utilizar configuraciones en cascada, como las habilitadas por el circuito 7485, ofrece flexibilidad en el diseño de sistemas digitales complejos, permitiendo adaptar la longitud de la palabra de datos a las necesidades específicas de la aplicación sin requerir un único circuito integrado de gran escala para cada caso particular.

¿Qué diferencia a los comparadores analógicos de los digitales?

Los comparadores electrónicos se clasifican en analógicos y digitales según la naturaleza de las señales que procesan y el comportamiento de su salida. Esta distinción es fundamental para seleccionar el circuito adecuado en un diseño electrónico, ya que determina cómo se interpreta la diferencia entre las entradas y cómo se transmite esa información al sistema subsiguiente.

Comparadores analógicos

En el dominio analógico, un comparador funciona esencialmente como un amplificador operacional en lazo abierto. Su operación se basa en la comparación continua de dos tensiones de entrada. Cuando la tensión en una entrada supera a la otra, la salida del circuito se satura, alcanzando uno de los límites de voltaje de alimentación, típicamente +Vcc o -Vcc. Este comportamiento de saturación convierte una diferencia analógica continua en un cambio brusco de nivel de voltaje.

La naturaleza de la señal de entrada es una tensión continua, lo que permite detectar variaciones sutiles en magnitudes físicas como temperatura o luz. La salida, aunque binaria en su estado saturado, se manifiesta como un nivel de voltaje específico determinado por las fuentes de alimentación del circuito integrado. Las aplicaciones típicas incluyen la detección de umbrales en sensores y la conversión de señales analógicas a formas de onda cuadradas.

Comparadores digitales

Los comparadores digitales pertenecen a la electrónica digital y operan sobre datos discretos, comúnmente representados en bits. Estos circuitos son sistemas combinacionales diseñados para evaluar la relación de magnitud entre dos palabras de datos. Un ejemplo representativo es el circuito integrado 7485, capaz de comparar datos de 4 o 8 bits. En lugar de medir diferencias de voltaje continuas, estos dispositivos evalúan el valor numérico representado por las entradas binarias.

La salida de un comparador digital no es una tensión de saturación analógica, sino un estado lógico que indica la relación entre las entradas: mayor que, menor que o igual a. Estos estados lógicos son directamente compatibles con otras puertas lógicas y registros, facilitando su integración en procesadores y unidades aritmético-lógicas. Las aplicaciones típicas incluyen la comparación de direcciones de memoria y la evaluación de condiciones en secuencias de control digital.

Tabla comparativa

La elección entre un comparador analógico o digital depende de la fuente de la señal y del destino de la información de salida. Mientras que los analógicos excelen en la traducción directa de magnitudes físicas a niveles de voltaje, los digitales ofrecen precisión en la evaluación de valores numéricos discretos dentro de sistemas de procesamiento de datos.

Ejercicios resueltos

Ejercicio 1: Análisis del comparador de referencia en masa

Se analiza un comparador electrónico construido con un amplificador operacional en lazo abierto, alimentado con tensiones de +15V y -15V. La entrada no inversora (V+) se conecta a masa (0V) y la entrada inversora (V-) recibe una señal sinusoidal. El objetivo es determinar el comportamiento de la salida cuando la señal de entrada en V- es positiva.

El funcionamiento básico del circuito implica comparar las dos señales de entrada para variar la salida según cuál es mayor. En este caso específico, la entrada V+ está fija en 0V. Cuando la señal sinusoidal aplicada a V- alcanza un valor positivo, por ejemplo +2V, se establece la siguiente relación entre las entradas:

Como la entrada inversora es mayor que la entrada no inversora, la diferencia de tensión en las entradas es negativa. El amplificador operacional, actuando como un comparador, satura su salida hacia el potencial negativo de alimentación. Por lo tanto, la salida del circuito se estabiliza en -15V. Este comportamiento demuestra cómo el circuito responde a la señal de entrada variando la salida en función de cuál es mayor.

Ejercicio 2: Comparación con señal negativa en la entrada inversora

Utilizando la misma configuración de circuito con amplificador operacional alimentado a 15V y -15V, se evalúa el caso donde la señal sinusoidal en la entrada inversora (V-) es negativa. Supongamos que en un instante dado, la señal en V- es -3V, mientras que V+ permanece en 0V.

Se compara nuevamente las dos señales de entrada. En esta situación, la entrada no inversora es mayor que la entrada inversora:

Dado que la entrada no inversora tiene un potencial mayor, la diferencia de entrada es positiva. El comparador electrónico satura la salida hacia el potencial positivo de alimentación. En consecuencia, la salida del circuito alcanza los +15V. Este resultado confirma que el circuito varía la salida según cuál es mayor, saturando a +Vcc cuando la entrada no inversora domina.

Ejercicio 3: Transición en el punto de cruce por cero

Se considera el instante preciso en que la señal sinusoidal en la entrada inversora (V-) cruza por cero, igualándose a la entrada no inversora (V+). En este punto, ambas entradas tienen el mismo potencial de 0V.

La comparación de las dos señales de entrada muestra igualdad:

En un comparador ideal en lazo abierto, cuando las entradas son iguales, la salida puede estar en un estado de transición o depender de ruido mínimo. Sin embargo, en la práctica, cualquier pequeña variación hará que una entrada sea mayor que la otra, provocando que la salida sature a +15V o -15V. Este ejercicio ilustra la sensibilidad del circuito electrónico para comparar dos señales de entrada y variar la salida según cuál es mayor, incluso con diferencias mínimas.

Aplicaciones prácticas

Los comparadores encuentran aplicación en diversos campos técnicos y científicos, aprovechando su capacidad fundamental para evaluar diferencias entre magnitudes o estados. En el ámbito de la física experimental, estos instrumentos son esenciales para la medición de diferencias diminutas entre cantidades físicas. Permiten detectar variaciones sutiles en parámetros como voltaje, corriente o resistencia, lo que resulta crucial en experimentos de alta precisión donde la resolución de los instrumentos de medición estándar puede ser insuficiente. La capacidad de aislar y cuantificar pequeñas desviaciones facilita el análisis de fenómenos físicos complejos y mejora la exactitud de las mediciones en laboratorios de investigación y control de calidad industrial.

En electrónica, tanto analógica como digital, los comparadores desempeñan un papel central en el procesamiento de señales. En los sistemas analógicos, el funcionamiento como amplificador operacional en lazo abierto permite convertir señales continuas en estados discretos, saturando la salida hacia los niveles de tensión de alimentación según la relación entre las entradas. Esta característica es fundamental en conversores analógico-digitales, donde se determina si una señal de entrada supera un umbral específico. En electrónica digital, los circuitos integrados dedicados, como el modelo 7485, permiten la comparación directa de palabras de datos de 4 u 8 bits. Estos dispositivos son componentes básicos en unidades de procesamiento, donde se evalúan valores para tomar decisiones lógicas, gestionar el flujo de datos y realizar operaciones aritméticas complejas con mayor eficiencia que mediante cálculos por resta.

Aplicaciones en informática y gestión de datos

Más allá del hardware electrónico, el concepto de comparación se extiende a la informática aplicada y la gestión de información. En este contexto, los comparadores se utilizan para evaluar y contrastar valores numéricos o categóricos, como precios y tarifas en sistemas de comercio electrónico o bases de datos financieras. Los algoritmos de comparación permiten a los usuarios y sistemas automatizados identificar diferencias en costos, optimizar la selección de servicios y analizar tendencias de mercado. Esta aplicación demuestra la versatilidad del principio comparativo, que trasciende el dominio físico-electrónico para convertirse en una herramienta lógica fundamental en la organización y toma de decisiones basada en datos. La capacidad de evaluar rápidamente qué valor es mayor o menor es esencial para la eficiencia en el procesamiento de información moderna.
