Definición y concepto
Un colimador es un dispositivo óptico o de física de partículas diseñado para transformar un haz divergente en un haz paralelo. Su función principal consiste en homogeneizar las trayectorias de los rayos o partículas que, al ser emitidos por una fuente, tienden a dispersarse en múltiples direcciones. A través de este proceso, el colimador genera un chorro de partículas o un conjunto de rayos que comparten propiedades comunes, lo que resulta esencial para la precisión en diversas aplicaciones científicas y técnicas.
Etimología
El término «colimador» proviene del verbo «colimar», que a su vez deriva del nombre propio «Colima», en referencia a las observaciones astronómicas realizadas en esta ciudad mexicana durante el siglo XVIII. El sufijo «-dor» indica la acción o el agente que realiza dicha función. Por lo tanto, etimológicamente, un colimador es aquel instrumento que realiza la acción de alinear o paralelizar los rayos de luz o partículas.
Concepto general en física
En el ámbito de la física general, el colimador se define como un sistema que obtiene un haz paralelo a partir de un haz divergente de luz o electrones. Este concepto es fundamental en la óptica y la física de partículas, donde la capacidad de controlar la dirección de los rayos o partículas es crucial para la medición y el análisis. Los colimadores ópticos utilizan componentes como espejos parabólicos, lentes y diafragmas para lograr esta paralelización. En el caso de la física de partículas, se emplean campos eléctricos y magnéticos, así como diafragmas y filtros absorbentes, dependiendo de si las partículas son cargadas o neutras.
Aplicaciones específicas
El concepto de colimador se aplica de manera específica en diferentes campos. En astronomía, el colimador es un instrumento de precisión utilizado para ajustar el foco de los telescopios, asegurando que los rayos de luz procedentes de los cuerpos celestes converjan correctamente en el punto focal. En balística, el colimador se refiere a un visor acoplado a un arma de fuego, diseñado para mejorar la precisión del tiro al proporcionar una línea de mira clara y ajustada. Estas aplicaciones demuestran la versatilidad del colimador como herramienta para la alineación y la precisión en diversos contextos científicos y técnicos.
Principios físicos de la colimación
Mecanismo de formación del haz paralelo
El principio fundamental de la colimación radica en la transformación geométrica de las trayectorias emitidas por una fuente puntual o extendida. Una fuente típica emite radiación o partículas en múltiples direcciones, generando un haz divergente donde los vectores de velocidad o los rayos luminosos se alejan continuamente entre sí. El objetivo del sistema es homogeneizar estas trayectorias, logrando que sean mutuamente paralelas. Esto implica que los ángulos de incidencia respecto a un eje central se reducen a valores mínimos o nulos, creando un "chorro" con propiedades uniformes a lo largo de su propagación.
La eficacia de este proceso depende de la naturaleza física del haz: si se trata de ondas electromagnéticas (luz) o de corpusculos (partículas), los mecanismos de desviación y selección varían significativamente. En ambos casos, el dispositivo actúa como un filtro espacial y direccional, eliminando aquellos elementos que no cumplen con el criterio de paralelismo deseado.
Componentes según el tipo de haz
La arquitectura interna de un colimador se adapta a las propiedades físicas de la entidad que se desea colimar. Para la luz, se utilizan elementos ópticos clásicos que aprovechan la reflexión y la refracción. En el ámbito de la física de partículas, la interacción con campos externos o con la materia misma permite seleccionar las trayectorias deseadas.
| Tipo de Haz | Componentes Principales | Mecanismo de Acción |
|---|---|---|
| Luz (Ondas electromagnéticas) | Espejos parabólicos, lentes, diafragmas | Reflexión y refracción para alinear los rayos; los diafragmas limitan el ángulo de apertura. |
| Partículas Cargadas | Campos eléctricos, campos magnéticos, diafragmas | Los campos desvían las trayectorias según la carga y velocidad; los diafragmas seleccionan el ángulo final. |
| Partículas Neutras | Diafragmas, filtros absorbentes | Al carecer de carga, dependen principalmente de la selección geométrica (diafragmas) y la atenuación por absorción. |
Los diafragmas son elementos transversales comunes a casi todos los tipos de colimadores. Su función es restringir físicamente el paso de los rayos o partículas, permitiendo solo aquellos que viajan dentro de un cono angular estrecho alrededor del eje óptico o del eje del haz. En el caso de partículas neutras, como los neutrones, la ausencia de interacción electromagnética directa hace que los filtros absorbentes sean cruciales para eliminar las partículas dispersadas que no mantienen la dirección original.
La precisión de la colimación determina la calidad del haz resultante. Un haz perfectamente colimado presenta mínima divergencia, lo que es esencial en aplicaciones que requieren alta resolución espacial o energética, como en la astronomía para el ajuste de telescopios o en la balística para la precisión del visor.
¿Cómo funcionan los colimadores ópticos?

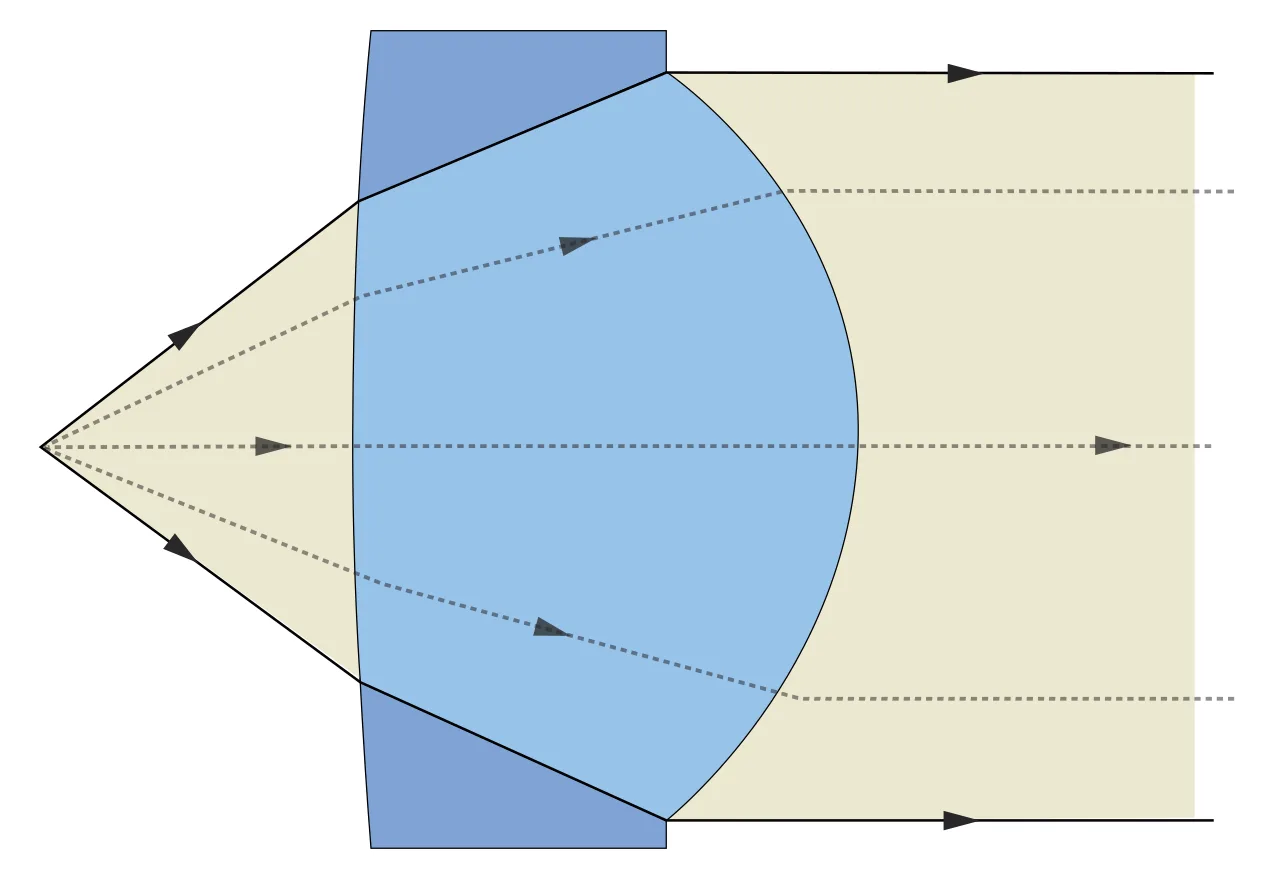

Los colimadores ópticos operan sobre el principio de transformar la luz divergente emitida por una fuente puntual en un haz de rayos paralelos. Este proceso es fundamental para asegurar que las trayectorias luminosas mantengan propiedades uniformes al atravesar el sistema óptico. La arquitectura básica de estos dispositivos integra componentes específicos diseñados para controlar la dirección y la intensidad de la luz con alta precisión.
Componentes ópticos y su función
El elemento central en muchos diseños de colimadores es el espejo parabólico. La geometría parabólica tiene la propiedad óptica de reflejar los rayos que provienen del foco hacia un haz paralelo al eje óptico. Esta configuración es particularmente eficiente para minimizar la aberración esférica, lo que permite obtener un haz más homogéneo. Alternativamente, o en combinación, se emplean lentes convergentes. Una lente convexa puede colimar la luz si la fuente luminosa se sitúa exactamente en su punto focal. La elección entre espejos y lentes depende de factores como el rango espectral de trabajo y las necesidades de corrección de aberraciones cromáticas.
Los diafragmas juegan un rol crítico en la definición del haz. Actúan como aberturas limitadoras que seleccionan los rayos centrales del haz, descartando aquellos con ángulos de incidencia extremos. Esto mejora la calidad del haz paralelo al reducir la divergencia residual. La precisión en la fabricación y el posicionamiento de estos diafragmas determina en gran medida la calidad final del haz colimado. Cualquier imperfección o desalineación puede introducir distorsiones en la paralelidad de los rayos.
Requisitos de diseño y estabilidad
La aplicación práctica de los colimadores exige que estos dispositivos sean ligeros y robustos. Deben poder acoplarse a tubos estándar sin añadir un peso excesivo al sistema óptico general. Esta necesidad es especialmente relevante en instrumentación móvil o en sistemas espaciales donde la masa es un factor crítico. La robustez mecánica asegura que la alineación óptica se mantenga bajo vibraciones y cambios de posición.
La creación de un punto pequeño y visible es otro requisito esencial. La fuente de luz debe ser lo suficientemente pequeña para actuar como un punto focal preciso, pero lo suficientemente brillante para ser detectada o utilizada eficazmente. Esto a menudo implica el uso de fuentes LED de alta intensidad o láseres, combinados con sistemas de iluminación que aseguren una distribución uniforme.
La estabilidad ante cambios de temperatura es un desafío de ingeniería importante. Los materiales utilizados en la construcción del colimador deben tener coeficientes de expansión térmica adecuados para minimizar los desplazamientos focales. Un cambio de temperatura puede alterar la distancia entre la fuente y el elemento óptico, introduciendo errores de colimación. Por ello, los diseños de alta precisión suelen incorporar materiales de baja expansión térmica o mecanismos de ajuste compensatorio.
Aplicaciones en astronomía y telescopios
En el ámbito de la astronomía, el colimador se erige como un instrumento de precisión fundamental para el mantenimiento y la optimización de los telescopios. Su función principal consiste en ajustar el foco del instrumento, asegurando que la luz procedente de los cuerpos celestes llegue al punto de convergencia óptima. Este proceso, conocido como colimación, es vital para obtener imágenes nítidas y maximizar el poder de resolución del telescopio, especialmente en sistemas con múltiples elementos ópticos.
El proceso de colimación y alineación óptica
El objetivo central de la colimación es hacer coincidir el eje óptico de cada lente o espejo con el rayo central del sistema. En un telescopio perfectamente colimado, los ejes de los espejos primario y secundario, así como el del ocular, se alinean de manera que la luz viaja en una trayectoria directa hacia el punto focal. Cualquier desviación en esta alineación provoca que los rayos de luz converjan en puntos ligeramente distintos, lo que resulta en una imagen difusa o con aberraciones. El colimador permite al astrónomo visualizar estos desalineamientos y realizar los ajustes mecánicos necesarios en los soportes de los espejos o lentes para restaurar la simetría del haz.
Uso de láseres colimadores y desafíos térmicos
Entre las herramientas más utilizadas para este fin se encuentran los láseres colimadores. Estos dispositivos emiten un haz de luz coherente y altamente paralelo que se proyecta a través del sistema óptico del telescopio. Al observar dónde incide el punto de luz láser en el espejo primario o en el anillo de centrado, el usuario puede determinar con gran exactitud la posición del eje óptico. Sin embargo, el uso de láseres presenta desafíos técnicos, particularmente relacionados con la estabilidad del haz. La temperatura puede afectar la trayectoria del haz láser, haciendo que se vuelva difuso o que su punto de impacto se desplace ligeramente debido a la dilatación térmica de los componentes del emisor o del propio telescopio. Por ello, es común permitir que el telescopio y el colimador se asienten térmicamente antes de realizar ajustes finos, asegurando que la alineación no se vea comprometida por las variaciones de temperatura ambiente.
Uso en instrumentos de medición científica
En el ámbito de la instrumentación científica, el colimador desempeña un papel fundamental como componente esencial en dispositivos de medición de alta precisión, tales como espectroscopios y goniómetros. Su función principal en estos instrumentos es garantizar que los rayos de luz o las partículas que alcanzan el elemento de medición viajen en direcciones paralelas entre sí. Esta alineación es crítica para minimizar los errores sistemáticos y mejorar la resolución angular o espectral del sistema. Al transformar un haz divergente emitido por una fuente en un haz paralelo, el colimador homogeneiza las trayectorias, permitiendo que las propiedades físicas de la muestra o del fenómeno estudiado se manifiesten con mayor claridad en la lectura del instrumento.
Integración en espectroscopios
En los espectroscopios, el colimador se sitúa típicamente después de la rendija de entrada. La luz que pasa por la rendija diverge naturalmente; el colimador, que puede estar compuesto por espejos parabólicos o lentes, recoge estos rayos y los hace paralelos antes de que incidan sobre el elemento dispersor, como una red de difracción o un prisma. Esta configuración asegura que los ángulos de incidencia sobre el elemento dispersor sean consistentes, lo que resulta en una separación más nítida de las longitudes de onda. Sin esta colimación previa, la superposición de rayos con ángulos ligeramente diferentes provocaría un ensanchamiento de las líneas espectrales, reduciendo la precisión con la que se pueden identificar los componentes químicos de la muestra analizada.
Aplicación en goniómetros
En los goniómetros, instrumentos utilizados para medir ángulos con gran exactitud, el colimador define el haz de referencia. Al producir un haz paralelo, el colimador permite que el haz viaje distancias considerables sin divergir significativamente, lo cual es esencial para la alineación precisa entre la fuente de luz, la muestra y el detector. Esta capacidad de mantener la paralelidad de los rayos facilita la medición de pequeños cambios angulares, ya que cualquier desviación en la trayectoria de la luz puede atribuirse con mayor certeza a las propiedades de la muestra o a la rotación del propio instrumento, en lugar de a la dispersión inherente de la fuente luminosa. Así, el colimador actúa como un estándar de dirección que mejora la fiabilidad de las mediciones geométricas y ópticas en la investigación científica.
El colimador en balística y armas de fuego
En el contexto de las armas de fuego, el término colimador designa un dispositivo óptico específico: un visor acoplado al arma diseñado para mejorar significativamente la precisión del disparo. Esta aplicación práctica representa una adaptación tecnológica del concepto físico original, donde la función de homogeneizar trayectorias se traduce en la alineación visual entre el punto de mira y el objetivo. A diferencia de la definición estricta de física que busca crear haces paralelos de luz o partículas, en balística el colimador sirve como interfaz visual que permite al tirador compensar la dispersión natural del proyectil y los errores de percepción humana.
Funcionamiento y sinónimos técnicos
Las fuentes técnicas identifican al colimador de armas comúnmente con el sinónimo de 'mira telescópica'. Este dispositivo se monta sobre el cañón o el receptor del arma, creando un eje óptico estable que reduce la incertidumbre en la puntería. El funcionamiento básico implica la superposición de una retícula o punto de referencia sobre la imagen del objetivo, facilitando una alineación más precisa que la ofrecida por las miras metálicas tradicionales. Esta mejora en la precisión es crítica tanto en la cacería como en la competición deportiva y el uso táctico, donde la distancia y la velocidad del objetivo exigen una rápida y exacta adquisición de la mira.
Contraste con la definición física
Es fundamental distinguir esta aplicación balística de la definición física del colimador. Mientras que en óptica y física de partículas el colimador es un sistema que transforma un haz divergente en uno paralelo para homogeneizar las propiedades de los rayos o partículas emitidas por una fuente, en las armas de fuego el dispositivo no modifica físicamente la trayectoria del proyectil ni crea un haz paralelo de luz en el mismo sentido técnico. En su lugar, utiliza principios ópticos para proporcionar al operador una referencia visual precisa. Esta diversidad en el uso del término refleja cómo un concepto científico fundamental ha sido adaptado y especializado en distintos campos de aplicación práctica, manteniendo la idea central de control y dirección, pero cambiando el mecanismo de implementación.
La precisión lograda mediante estos dispositivos depende de la calidad de los componentes ópticos, la estabilidad del montaje y la correcta alineación del eje óptico con el eje balístico del arma. Este proceso de ajuste, conocido como colimación en el contexto de los telescopios, tiene su análogo en la regulación de las miras de armas, donde se busca que el punto de impacto coincida con el punto de mira. Así, el colimador en balística cumple una función análoga a la del instrumento de precisión en astronomía: ajustar el sistema para obtener una lectura o resultado lo más exacto posible, aunque los medios y los fines sean distintos.
Ejercicios resueltos
Los siguientes ejercicios ilustran la aplicación práctica de los principios físicos descritos en las definiciones del colimador. Cada caso analiza cómo los componentes específicos transforman haces divergentes en paralelos según el tipo de partícula o onda involucrada.
Ejercicio 1: Componentes para la colimación de electrones
Planteamiento: Identificar los elementos necesarios para colimar un haz de electrones, considerando que son partículas cargadas.
Resolución: Dado que los electrones poseen carga eléctrica, su trayectoria puede ser modificada mediante interacciones electromagnéticas. Según la información disponible, los colimadores para partículas cargadas emplean campos eléctricos y magnéticos, además de diafragmas físicos.
- Campos eléctricos y magnéticos: Se utilizan para desviar y enfocar las trayectorias de los electrones, homogeneizando sus direcciones iniciales.
- Diafragmas: Actúan como filtros geométricos que eliminan los rayos que no siguen la trayectoria deseada.
Por lo tanto, el sistema requiere la combinación de campos eléctricos, campos magnéticos y diafragmas para obtener un haz paralelo de electrones.
Ejercicio 2: Importancia de los filtros absorbentes para partículas neutras
Planteamiento: Explicar por qué un filtro absorbente es crucial cuando se coliman partículas neutras, en contraste con las partículas cargadas.
Resolución: Las partículas neutras carecen de carga eléctrica neta, lo que hace que los campos eléctricos y magnéticos tengan un efecto menor o nulo sobre su trayectoria en comparación con las partículas cargadas. La definición indica que para partículas neutras se emplean diafragmas y filtros absorbentes.
El filtro absorbente es crucial porque:
- Elimina las partículas que no siguen la dirección deseada mediante la absorción física.
- Complementa la acción de los diafragmas, permitiendo que solo pasen aquellas partículas con la trayectoria correcta.
Sin estos filtros, las partículas neutras seguirían trayectorias divergentes debido a la falta de influencia electromagnética significativa.
Ejercicio 3: Procedimiento de colimación en telescopios astronómicos
Planteamiento: Describir cómo se utiliza el colimador como instrumento de precisión para ajustar el foco de un telescopio astronómico.
Resolución: En astronomía, el colimador sirve para ajustar el foco del telescopio. Este proceso implica:
- Utilizar el colimador como un instrumento de precisión.
- Ajustar los componentes ópticos del telescopio para asegurar que los rayos de luz converjan correctamente en el punto de enfoque.
El objetivo es obtener una imagen nítida al asegurar que los rayos de luz estén alineados adecuadamente mediante el ajuste del colimador.
¿Qué diferencia a un colimador de otros dispositivos ópticos?
La función fundamental del colimador lo distingue claramente de otros elementos ópticos o de partículas por su objetivo específico: la transformación de un haz divergente en uno paralelo. Mientras que una lente simple o un espejo pueden enfocar la luz en un punto o proyectar una imagen, el colimador busca homogeneizar las trayectorias de los rayos o partículas que salen de una fuente en todas direcciones, obteniendo un chorro con propiedades uniformes. Este propósito define su naturaleza como un instrumento de precisión diseñado para tareas especiales, donde la paralelidad del haz es crítica para el resultado final.
Características únicas y estabilidad
La eficacia de un colimador depende de la integración de varios componentes que trabajan en conjunto. En los sistemas ópticos, esto implica el uso de espejos parabólicos, lentes y diafragmas. En física de partículas, la configuración varía según la carga de las partículas: se emplean campos eléctricos y magnéticos junto con diafragmas para partículas cargadas, mientras que para partículas neutras se utilizan diafragmas y filtros absorbentes. Esta complejidad estructural requiere una estabilidad térmica y mecánica superior a la de un elemento óptico aislado. Cualquier variación en la temperatura o vibración puede alterar la alineación de los componentes, afectando directamente la paralelidad del haz resultante.
Diferencias con dispositivos ópticos simples
A diferencia de una lente simple, que por sí sola puede corregir la divergencia de un haz bajo condiciones ideales, un colimador es un sistema completo que considera la fuente de emisión y el medio de propagación. Un espejo sin el contexto del sistema completo no garantiza la homogeneización de las trayectorias de la misma manera. El colimador no solo enfoca o desvía, sino que estandariza las propiedades del haz, lo que lo hace indispensable en aplicaciones que requieren alta precisión, como el ajuste del foco en telescopios astronómicos o la mejora de la precisión en visores balísticos acoplados a armas de fuego.
