Definición y concepto
La anomalía gravitatoria se define como la diferencia entre el valor de gravedad observado (gobs) en un determinado lugar de un planeta —generalmente un punto en su superficie— y la gravedad teórica (γ), obtenida de un modelo que contempla las dimensiones, masa y rotación del planeta. Esta magnitud física es fundamental en la geofísica para comprender la distribución de las masas internas de un cuerpo celeste.
Interpretación física de la anomalía
Una anomalía positiva de gravedad indica la presencia de un cuerpo con exceso de masa respecto a la masa del modelo de referencia. Por el contrario, una anomalía negativa sugiere un déficit de masa en comparación con el modelo teórico. Estas variaciones permiten a los investigadores determinar la estructura interna de los planetas mediante el modelado numérico del campo gravitatorio.
Unidades de medida
La anomalía gravitatoria se expresa habitualmente en unidades de miligal. Un miligal equivale a 10–5 m/s2, lo que proporciona una escala adecuada para medir las sutiles variaciones del campo gravitatorio terrestre y de otros planetas.
Clasificación de las anomalías
Existen tres clases principales de anomalías gravitatorias: la anomalía observada, la anomalía de aire libre y la anomalía de Bouguer. Cada una de estas clasificaciones implica diferentes correcciones para aislar los efectos de la topografía y la densidad de las rocas subyacentes.
La corrección de aire libre utiliza un gradiente de gravedad normal de 0,3086 mGal/m. Esta corrección es esencial para ajustar las mediciones de gravedad a un nivel de referencia común, permitiendo comparaciones precisas entre diferentes puntos de la superficie.
La anomalía de Bouguer es generalmente negativa en orógenos compresivos como los Pirineos o los Andes. Esta característica refleja la presencia de raíces crustales profundas y menos densas que el manto subyacente, lo que resulta en un déficit de masa en estas regiones montañosas.
¿Cómo se mide y se expresa la anomalía gravitatoria?
La medición de la anomalía gravitatoria requiere determinar con precisión el valor de la gravedad observada (gobs) en puntos específicos de la superficie planetaria y compararlo con el valor teórico (γ) derivado de modelos que consideran las dimensiones, masa y rotación del cuerpo celeste. Esta diferencia revela variaciones locales en la distribución de la masa, permitiendo inferir la estructura interna de los planetas mediante el modelado numérico del campo gravitatorio.
Unidades de expresión
La unidad habitual para expresar la anomalía gravitatoria es el miligal (mGal). Esta unidad está directamente relacionada con la aceleración de la gravedad en el Sistema Internacional de Unidades. Específicamente, 1 mGal equivale a 10–5 m/s2. El uso del miligal permite manejar con mayor comodidad los pequeños desviaciones del campo gravitatorio terrestre, facilitando la interpretación de los datos geofísicos en escalas regionales y locales.
Métodos de medición
La obtención de datos gravimétricos se realiza principalmente a través de dos enfoques complementarios: mediciones in situ y observaciones satelitales. Las mediciones in situ implican el despliegue de gravímetros en puntos discretos de la superficie. Estos instrumentos miden la aceleración de la gravedad local, proporcionando datos de alta resolución espacial, ideales para estudios detallados de la corteza terrestre y la estructura subterránea. Por otro lado, las mediciones satelitales permiten cubrir extensas áreas con una cobertura casi global, ofreciendo una visión integral de las variaciones del campo gravitatorio a escalas mayores.

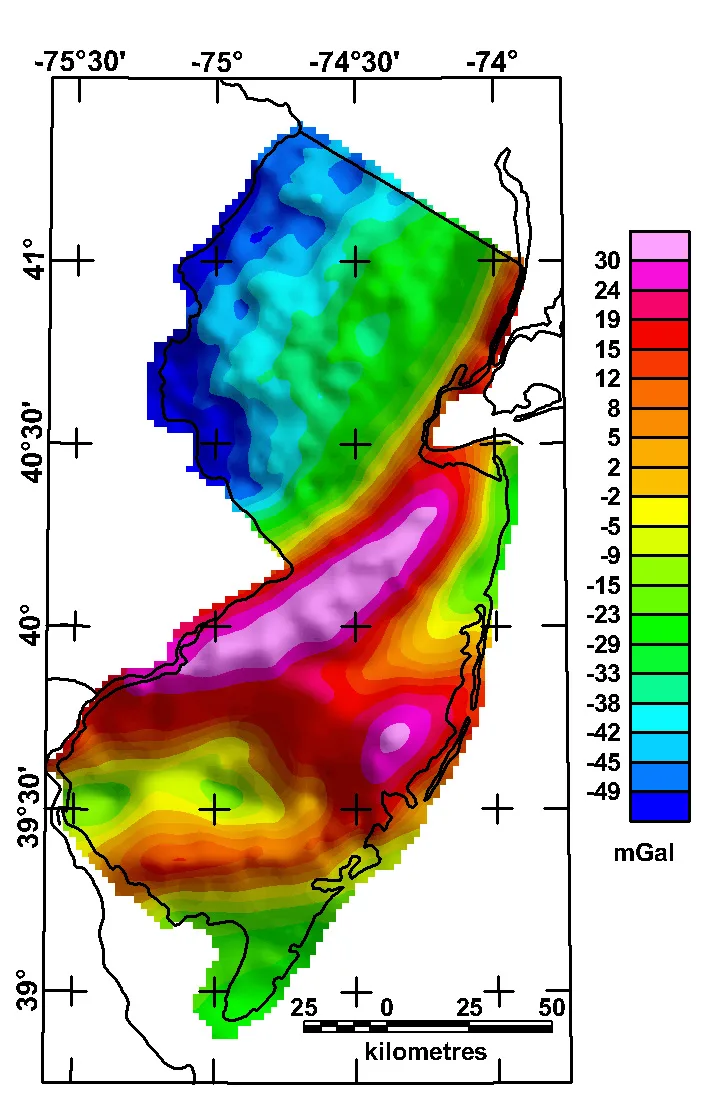

Representación cartográfica
Los datos obtenidos, ya sea por métodos terrestres o satelitales, se procesan y presentan habitualmente en mapas de anomalías gravitatorias. Estos mapas visualizan la distribución espacial de las desviaciones del valor teórico, destacando regiones con anomalías positivas o negativas. La interpretación de estos mapas es fundamental en geofísica para identificar estructuras geológicas, cuencas sedimentarias, cordilleras y otros rasgos topográficos que influyen en el campo gravitatorio local.
Clasificación de las anomalías gravitatorias
La clasificación de las anomalías gravitatorias permite distinguir entre diferentes niveles de corrección aplicados al valor de gravedad observado. Estas correcciones son esenciales para aislar las variaciones debidas a la estructura interna del planeta, eliminando efectos topográficos y de densidad superficial.
| Tipo de anomalía | Definición y características |
|---|---|
| Anomalía gravitatoria observada | Representa la diferencia directa entre el valor de gravedad medido en un punto específico y la gravedad teórica del modelo de referencia, sin correcciones adicionales. |
| Anomalía de aire libre | Correción que considera la altura del punto de medida sobre el elipsoide de referencia, utilizando un gradiente de gravedad normal de 0,3086 mGal/m. |
| Anomalía de Bouguer | Incorpora además la masa del terreno entre el punto de medida y el nivel de referencia. Suele ser negativa en regiones montañosas como los Pirineos o los Andes. |
La anomalía gravitatoria observada constituye el punto de partida para los cálculos geofísicos.
La anomalía de aire libre introduce una corrección por la altura del punto de medición. Esta corrección utiliza un gradiente de gravedad normal de 0,3086 mGal/m, lo que significa que por cada metro de elevación, la gravedad disminuye aproximadamente en esta cantidad. Esta corrección es fundamental para comparar mediciones realizadas a diferentes altitudes sobre el elipsoide de referencia.
La anomalía de Bouguer va un paso más allá al considerar la masa del terreno entre el punto de medida y el nivel de referencia. Esta corrección es especialmente relevante en regiones montañosas, donde la masa adicional del terreno ejerce una influencia significativa en la medición de la gravedad. En regiones montañosas como los Pirineos o los Andes, la anomalía de Bouguer suele ser negativa, lo que indica una menor densidad en la corteza terrestre en comparación con el modelo de referencia.
¿Qué es la corrección de aire libre?
La corrección de aire libre es el procedimiento fundamental en la geofísica potencial para ajustar las mediciones de gravedad a una superficie de referencia común. Este proceso permite comparar los valores de gravedad en diferentes puntos de la superficie terrestre, eliminando el efecto puramente altimétrico de la masa terrestre situada entre el punto de medición y el nivel de referencia. Sin esta corrección, la variación de la gravedad con la altura enmascararía las variaciones debidas a la distribución de masas en el subsuelo.
Fórmula y componentes de la corrección
La anomalía de aire libre se calcula mediante una relación matemática que integra la gravedad observada, la gravedad teórica y la altura del punto de medición. La expresión general para la anomalía de aire libre (ΔgAL) se define como:
Δ g AL = g obs − g teo + 0.3086 × hEn esta ecuación, cada término tiene un significado físico preciso basado en los datos verificados del campo gravitatorio:
- gobs: Representa el valor de gravedad observado en un determinado lugar de un planeta, generalmente un punto en su superficie. Es la magnitud medida directamente por los gravímetros en el terreno.
- gteo: Corresponde a la gravedad teórica (γ), obtenida de un modelo que contempla las dimensiones, masa y rotación del planeta. Este valor representa lo que se esperaría medir si la Tierra fuera un elipsoide de referencia perfecto.
- h: Es la cota o altura del punto de medición expresada en metros. Este parámetro cuantifica la distancia vertical entre el punto de observación y la superficie del elipsoide de referencia.
- 0.3086: Es el factor de corrección conocido como el gradiente de gravedad normal. Su unidad es mGal/m (miligal por metro). Este valor indica cuánto disminuye la gravedad por cada metro de ascenso en la superficie terrestre, asumiendo que el espacio entre el punto de medición y el nivel de referencia está lleno de aire (masa despreciable).
Significado físico de la corrección
La aplicación del factor 0.3086 mGal/m implica que, a medida que nos alejamos del centro de la Tierra, la fuerza de gravedad disminuye. Por lo tanto, si medimos la gravedad en una montaña, el valor observado será menor que en el nivel del mar simplemente por estar más lejos del centro de masa terrestre. La corrección de aire libre "devuelve" ese valor medido al nivel de referencia (generalmente el elipsoide o el geoide) sumando la pérdida de gravedad debida a la altura.
Es crucial distinguir esta corrección de la anomalía de Bouguer. Mientras que la corrección de aire libre asume que el espacio entre el punto de medición y la superficie de referencia está vacío o lleno de aire, la corrección de Bouguer considera la masa de la capa terrestre entre ambos puntos. Por esta razón, la anomalía de aire libre es generalmente el primer paso en el procesamiento de datos gravimétricos y es esencial para identificar estructuras superficiales y variaciones de densidad en la corteza terrestre.
Anomalía de Bouguer y compensación isostática
La anomalía de Bouguer representa una etapa fundamental en el procesamiento del campo gravitatorio terrestre, ya que incorpora explícitamente el efecto de la masa sólida situada entre el punto de observación y el geoide de referencia. A diferencia de la corrección de aire libre, que solo considera la altura, esta corrección añade un término que tiene en cuenta la densidad media de las rocas intermedias, permitiendo aislar las variaciones de densidad subyacentes a la topografía superficial.
Compensación isostática y raíces corticales
En regiones montañosas de formación tectónica compresiva, como los Pirineos o los Andes, se observa sistemáticamente que la anomalía de Bouguer es negativa. Este fenómeno contradice la intuición inicial de que una gran masa de roca en la superficie debería generar un exceso de atracción gravitatoria positiva. La explicación radica en el principio de compensación isostática, que describe el equilibrio hidrostático de la corteza terrestre sobre el manto más denso.
Las cadenas montañosas no son simplemente montículos de roca sobre una corteza de espesor constante; poseen una "raíz cortical" que se hunde en el manto. Esta raíz es significativamente más gruesa que la corteza media, alcanzando un espesor entre 4 y 8 veces superior en zonas orogénicas intensas. Dado que la densidad de la corteza continental (aproximadamente 2,67 g/cm³) es menor que la del manto subyacente (alrededor de 3,25 g/cm³), la presencia de esta gruesa raíz implica un déficit de masa en profundidad que compensa el exceso de masa topográfica superficial.
Analogía del iceberg
Para visualizar este equilibrio, se emplea frecuentemente la analogía del iceberg. Al igual que un iceberg flota en el océano con una porción visible sobre la superficie y una masa mucho mayor sumergida, las montañas "flotan" en el manto terrestre. La parte sumergida, o raíz cortical, desplaza material del manto de mayor densidad. Este desplazamiento genera un efecto gravitatorio negativo que, al combinarse con la corrección de Bouguer, resulta en valores netos negativos en las anomalías medidas sobre grandes cordilleras. Este análisis es crucial para determinar la estructura interna y el estado de equilibrio de la litosfera.
Anomalía isostática
La anomalía isostática representa una etapa avanzada en el procesamiento de datos gravimétricos, diseñada para aislar las variaciones de densidad que se encuentran por debajo de la corteza terrestre. Mientras que las correcciones anteriores, como la de aire libre y la de Bouguer, tienen en cuenta principalmente la altura del punto de observación y la masa del terreno intermedio, la anomalía isostática introduce un modelo de equilibrio vertical de la corteza. Este concepto es fundamental en geofísica para entender cómo la litosfera flota sobre la astenosfera, similar a como un iceberg flota en el océano, según los principios de la isostasia.
Mecanismo de corrección isostática
Para calcular la anomalía isostática, se sustrae de la anomalía de Bouguer la atracción gravitatoria ejercida por el engrosamiento teórico de la corteza. Este engrosamiento no es uniforme; varía según la altitud del terreno y los modelos isostáticos elegidos, como los modelos de Airy o de Pratt. La corrección isostática asume que las masas montañosas tienen raíces corticales que se adentran en el manto, compensando así su peso adicional. Al eliminar este efecto de compensación, se busca revelar las inhomogeneidades residuales que no explican simplemente la topografía superficial.
El proceso implica modelar la interfaz entre la corteza y el manto (la superficie de Mohorovičić) y calcular el efecto gravitatorio de las masas corticales adicionales o deficientes en comparación con un modelo de referencia. Esta corrección es más compleja que las anteriores porque depende de la elección de los parámetros del modelo isostático, tales como la densidad de la corteza, la densidad del manto y la profundidad de compensación. Por lo tanto, la anomalía isostática no es un valor absoluto único, sino que puede variar ligeramente según el modelo geofísico aplicado.
Interpretación geofísica
Una vez obtenida la anomalía isostática, su interpretación se centra en los cambios de densidad por debajo de la corteza. Valores positivos o negativos significativos indican la presencia de estructuras profundas que desvían el equilibrio isostático local. Por ejemplo, una anomalía isostática positiva puede sugerir la presencia de masas densas en el manto superior o un adelgazamiento cortical no compensado, mientras que una anomalía negativa podría indicar un engrosamiento cortical adicional o la presencia de materiales menos densos en la raíz de la corteza.
Esta herramienta es esencial para el modelado numérico del campo gravitatorio y para determinar la estructura interna de los planetas. En regiones como los Pirineos o los Andes, donde la anomalía de Bouguer es generalmente negativa debido al gran espesor cortical, la corrección isostática ayuda a cuantificar cuánto de esa señal es debida al equilibrio estático y cuánto proviene de dinámicas más profundas o de heterogeneidades en la densidad del manto. Así, la anomalía isostática sirve como un puente entre la topografía superficial y la estructura profunda de la Tierra, permitiendo a los geofísicos inferir la composición y el estado térmico de las capas subyacentes con mayor precisión.
Aplicaciones en la determinación de la estructura interna
El análisis de las anomalías gravitatorias constituye una herramienta fundamental en la geofísica y la planetología para inferir la estructura interna de los cuerpos celestes. Dado que la gravedad teórica (γ) se deriva de un modelo de referencia que considera las dimensiones, la masa y la rotación del planeta, cualquier desviación significativa entre este valor y la gravedad observada (gobs) revela heterogeneidades en la distribución de masas subterráneas. El modelado numérico del campo gravitatorio permite a los investigadores traducir estas diferencias en mapas de densidad, ofreciendo una visión detallada de la arquitectura interna sin necesidad de perforaciones profundas o datos sísmicos exclusivos.
Relación con la densidad cortical y del manto
La interpretación física de las anomalías se basa directamente en el exceso o defecto de masa respecto al modelo de referencia. Una anomalía positiva de gravedad indica la presencia de un cuerpo con exceso de masa, lo que suele asociarse con una corteza más delgada o con materiales del manto superior que son más densos y ascienden hacia la superficie. Por el contrario, las anomalías negativas sugieren un defecto de masa, comúnmente relacionado con espesores corticales aumentados, como se observa en grandes cadenas montañosas donde la corteza continental, menos densa que el manto subyacente, se eleva para mantener el equilibrio isostático.
Este principio es esencial para comprender la dinámica de la litosfera. Al analizar las variaciones del campo gravitatorio, los científicos pueden estimar el grosor de la corteza y la profundidad de la interfaz corteza-manto (discontinuidad de Mohorovičić). La precisión de estos modelos depende de la correcta aplicación de las correcciones físicas, como la de aire libre y la de Bouguer, que ajustan los valores medidos para tener en cuenta la altitud y la masa de la roca entre el punto de medición y el nivel del mar. Así, la gravedad no solo mide la atracción superficial, sino que actúa como una radiografía de la densidad interna del planeta.
Ejercicios resueltos
Ejemplo 1: Cálculo básico de la anomalía de aire libre
Se presenta un caso hipotético para ilustrar la aplicación directa de la fórmula de corrección. Supongamos que en un punto de la superficie terrestre se mide una gravedad observada (gobs) de 980,000 mGal. La elevación del punto respecto al elipsoide de referencia es de 100 metros. La gravedad teórica (γ) en ese mismo punto, según el modelo de referencia, es de 980,200 mGal.
La fórmula para la anomalía de aire libre (ΔgAL) es:
Δ g A L = g o b s + 0.3086 × h − γSustituyendo los valores:
Δ g A L = 980.000 + 0.3086 × 100 − 980.200El término de corrección de aire libre es 0.3086×100=30.86 mGal. Por lo tanto:
Δ g A L = 980.000 + 30.86 − 980.200 = 10.86 − 200 = − 169.14 mGalLa anomalía resultante es negativa, lo que indica que la masa efectiva en esa columna es menor que la esperada por el modelo teórico tras la corrección altimétrica.
Ejemplo 2: Análisis de signo y magnitud
En este segundo ejercicio, se analiza cómo varía el resultado al cambiar la elevación. Se mantiene la gravedad observada en 980,000 mGal y la teórica en 980,200 mGal, pero la elevación (h) aumenta a 500 metros.
Δ g A L = 980.000 + 0.3086 × 500 − 980.200La corrección de aire libre es 0.3086×500=154.3 mGal. El cálculo final es:
Δ g A L = 980.000 + 154.3 − 980.200 = 1134.3 − 980.200 = 154.1 mGalEn este caso, la anomalía se vuelve positiva. Este cambio de signo demuestra la sensibilidad de la anomalía de aire libre a la topografía. Una mayor elevación añade más masa por encima del punto de observación en la columna de aire libre, incrementando el valor corregido y pudiendo superar la diferencia inicial con la gravedad teórica. Estos ejercicios teóricos permiten comprender la mecánica de la fórmula antes de aplicar correcciones adicionales, como la de Bouguer, necesaria para orógenos compresivos.
