Actinógrafo es un instrumento científico diseñado para medir y registrar la intensidad de la radiación luminosa, desempeñando un papel fundamental en la cuantificación de la luz en disciplinas tan diversas como la fotografía técnica y la meteorología. Este dispositivo permite transformar la percepción subjetiva de la claridad en datos objetivos y continuos, facilitando el análisis preciso de la exposición en procesos fotográficos y el estudio de la insolación en la atmósfera terrestre.
El desarrollo del actinógrafo ha estado íntimamente ligado a los avances en la comprensión de la luz y su interacción con la materia, desde las primeras reglas de cálculo establecidas por Hurter y Driffield hasta los mecanismos mecánicos y ópticos perfeccionados por investigadores como Arthur William Clayden. Su importancia radica en su capacidad para proporcionar un registro continuo, lo que lo convierte en una herramienta esencial para entender tanto la exposición fotográfica como los patrones de radiación solar.
Definición y concepto
El actinógrafo se define como un instrumento científico diseñado específicamente para medir o estimar la cantidad de luz disponible en función de su capacidad para exponer una película fotográfica. Esta definición técnica sitúa al dispositivo dentro del campo de la fotometría química, distinguiéndolo de otros instrumentos ópticos que miden la luz desde perspectivas físicas o perceptuales diferentes. El propósito fundamental del actinógrafo no es cuantificar la energía total emitida por una fuente luminosa, ni evaluar cómo el ojo humano percibe ese brillo, sino determinar cuánta luz es efectiva para provocar una reacción química en un emulsión sensible, lo que lo convierte en una herramienta esencial en la fotografía histórica y en la meteorología temprana.
Diferencias entre intensidad actínica, radiométrica y fotométrica
Es crucial comprender que el actinógrafo mide la intensidad actínica de la luz, un concepto distinto de la intensidad radiométrica o el volumen fotométrico. La intensidad radiométrica se refiere a la medida objetiva de la energía electromagnética emitida por una fuente, independientemente de cómo interactúe con un medio receptor. Por otro lado, la fotometría evalúa la luz según la sensibilidad del ojo humano, ponderando las longitudes de onda según la curva de luminosidad visual estándar. En cambio, la intensidad actínica, o química, se centra exclusivamente en el efecto que la luz tiene sobre una superficie sensible, como el papel fotográfico o la película. Esto significa que dos fuentes de luz con la misma intensidad radiométrica pueden tener diferentes intensidades actínicas si sus espectros de emisión afectan de manera distinta a la emulsión fotográfica.
Esta distinción es fundamental para entender la utilidad del actinógrafo. Mientras que un radiómetro podría medir la energía total del sol, y un fotómetro cuánta luz parece brillante para un observador, el actinógrafo responde a la pregunta práctica de cuánto tiempo se necesita para obtener una exposición correcta en un proceso fotográfico. Por lo tanto, la medida actínica es intrínsecamente funcional y depende de la sensibilidad específica del material fotográfico utilizado, lo que la hace más relevante para aplicaciones prácticas en fotografía y registro continuo de la radiación solar que las medidas puramente físicas o biológicas.
Significado del sufijo 'grafo' en el contexto del actinógrafo
El término "actinógrafo" está compuesto por la raíz "actino-", derivada del griego aktis (rayo), que hace referencia a la luz o a los rayos solares, y el sufijo "-grafo", que proviene del griego graphein (escribir o registrar). En el contexto de este instrumento, el sufijo indica que el dispositivo no solo mide la luz, sino que también la registra de manera continua o gráfica. A diferencia de un simple actinómetro, que puede proporcionar una lectura puntual, el actinógrafo produce un registro visual, a menudo en forma de una curva o línea continua en un medio sensible como el papel fotográfico. Este registro permite analizar las fluctuaciones de la intensidad de la luz a lo largo del tiempo, lo que resulta particularmente útil para los meteorólogos y fotógrafos que necesitan comprender los cambios en la iluminación durante un período específico. La capacidad de "escribir" o registrar la luz es lo que distingue al actinógrafo como un instrumento de registro continuo, facilitando el análisis detallado de la variabilidad de la radiación solar y su impacto en los procesos fotográficos.
¿Qué diferencia la intensidad actínica de otras medidas de luz?
La medición de la luz no es un concepto unidimensional; depende fundamentalmente de lo que se busca cuantificar: la energía pura, la percepción humana o la capacidad de provocar una reacción química. El actinógrafo se sitúa específicamente en esta última categoría, midiendo la intensidad actínica. Comprender esta distinción es esencial para estudiantes de física y fotografía, ya que explica por qué un instrumento diseñado para la exposición fotográfica no es intercambiable con un radiómetro estándar o un fotómetro clásico.
Distinciones técnicas: Actínica, Radiométrica y Fotométrica
La intensidad radiométrica es la medida más objetiva y física de la luz. Cuantifica la energía electromagnética emitida, transmitida o recibida, independientemente de cómo sea percibida o utilizada. Se mide en unidades como vatios por metro cuadrado (W/m²) y abarca todo el espectro electromagnético relevante, desde el ultravioleta hasta el infrarrojo, sin ponderar la respuesta del receptor. Es una medida de la "cantidad bruta" de energía luminosa.
En contraste, la intensidad fotométrica introduce la percepción humana como variable principal. Esta medida pondera la energía radiante según la curva de sensibilidad estándar del ojo humano (la función de luminosidad espectral, V(λ)). Por ejemplo, una luz verde brillante puede tener una intensidad fotométrica mayor que una luz roja de igual energía radiométrica, simplemente porque el ojo humano es más sensible al verde. Las unidades típicas son la lux o la candela. Sin embargo, la película fotográfica histórica no "vee" como el ojo humano; responde a la energía química depositada.
La intensidad actínica, por tanto, mide la eficacia de la luz para provocar una reacción química específica, generalmente la exposición de una emulsión fotográfica. Esta medida considera la sensibilidad espectral del medio receptor (la película o el papel) y la energía necesaria para activar los cristales de haluro de plata. No mide solo la energía total (como la radiometría) ni la percepción visual (como la fotometría), sino la energía efectiva para la fijación de la imagen. Esta distinción fue crucial porque una luz podía parecer brillante al ojo (alta fotometría) pero tener poca capacidad para exponer una placa fotográfica si su composición espectral no coincidía con la sensibilidad química de la emulsión.
Relevancia histórica para la exposición fotográfica
Antes de la estandarización de las reglas de cálculo de Hurter y Driffield en 1888, los fotógrafos dependían de la intuición y de mediciones actínicas continuas. Los primeros dispositivos, como los descritos por Robert Hunt en 1845, utilizaban papel fotográfico en cilindros rotatorios para registrar estas fluctuaciones. La precisión en la medición actínica permitía ajustar el tiempo de exposición con mayor exactitud, diferenciando entre la luz que el ojo veía y la luz que la placa "sentía".
Esta diferenciación técnica sentó las bases para el desarrollo de instrumentos más especializados, como la versión de Arthur William Clayden en 1911, diseñada específicamente para registrar las fluctuaciones de la radiación solar con fines meteorológicos y fotográficos. La comprensión de la intensidad actínica permitió pasar de la exposición por ensayo y error a una ciencia cuantificable, donde la relación entre la energía luminosa y la respuesta química del medio se podía predecir y controlar con precisión.
Historia del desarrollo de los actinógrafos
El desarrollo de los actinógrafos se enmarca en la búsqueda de instrumentos científicos capaces de cuantificar la intensidad actínica, es decir, la capacidad química de la luz para exponer una película fotográfica, diferenciándola de la intensidad radiométrica o el volumen fotométrico. Esta evolución tecnológica comenzó con antecedentes tempranos que sentaron las bases para la medición continua de la radiación solar.
El precursor de T. B. Jordan (1839)
Los orígenes de la medición actínica se remontan a 1839, año en el que se registró el heliógrafo de T. B. Jordan como un dispositivo precursor. Este instrumento representó uno de los primeros intentos sistemáticos para estimar la cantidad de luz disponible en relación con su efecto sobre soportes sensibles, estableciendo un punto de partida cronológico fundamental para la posterior estandarización de las mediciones actínicas.
La mejora de Robert Hunt (1845)

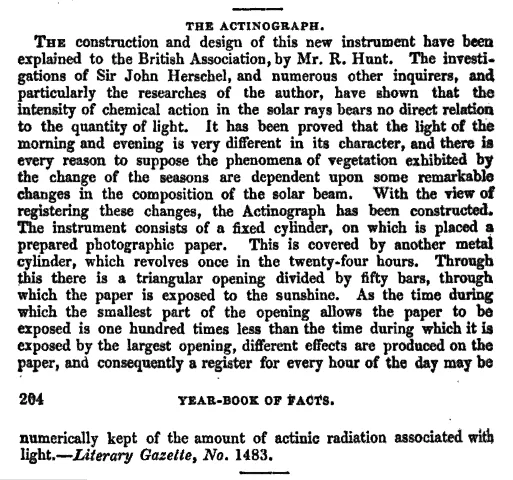

En 1845, Robert Hunt, actuando como secretario de la Real Sociedad Politécnica de Cornualles, describió los primeros dispositivos continuos que permitieron un registro más detallado de la intensidad de la luz. Su trabajo fue crucial para transformar la medición puntual en un registro gráfico continuo, facilitando el análisis de las variaciones de la radiación a lo largo del tiempo. Los dispositivos desarrollados bajo su descripción utilizaban papel fotográfico enrollado en cilindros rotatorios, un mecanismo que permitía capturar datos de manera ininterrumpida.
Mecanismo de los primeros dispositivos
La tecnología empleada en estos primeros actinógrafos se basaba en un sistema mecánico preciso. Se utilizaba un cilindro cubierto de papel fotográfico que giraba gracias a un mecanismo de relojería. Una ranura en forma de cuña permitía que la luz incidiera sobre el papel de manera controlada, registrando así gráficos continuos durante un período de 24 horas. Este diseño permitía visualizar las fluctuaciones de la intensidad actínica a lo largo del día, proporcionando a los investigadores una representación visual directa de la exposición química de la luz.
Posteriormente, en 1888, Hurter y Driffield patentaron reglas de cálculo destinadas a ajustar las exposiciones fotográficas. Sin embargo, estas herramientas no producían gráficos continuos, lo que mantuvo la relevancia de los dispositivos mecánicos como los descritos por Hunt. Más adelante, en 1911, Arthur William Clayden desarrolló una versión específica del actinógrafo dirigida a los meteorólogos, optimizada para registrar las fluctuaciones de la radiación solar con mayor precisión para fines meteorológicos.
¿Cómo funcionaban los primeros actinógrafos continuos?
Los primeros actinógrafos continuos operaban bajo un principio mecánico y químico sencillo pero efectivo para su época. Estos dispositivos no medían la luz de forma instantánea mediante un sensor eléctrico, sino que registraban la exposición acumulada a lo largo del tiempo. El mecanismo central consistía en un cilindro que giraba a velocidad constante, impulsado por un mecanismo de relojería. Sobre la superficie de este cilindro se enrollaba una hoja de papel fotográfico sensible a la luz.
La luz entraba al interior del cilindro a través de una ranura específica. Esta abertura no era una simple hendidura lineal, sino que tenía una forma de cuña. La geometría de la cuña permitía que la cantidad de luz que alcanzaba el papel variara según la posición del cilindro, creando un gradiente de exposición. A medida que el cilindro rotaba durante el día, el papel se exponía a la radiación solar filtrada por la ranura. La intensidad actínica, es decir, la capacidad de la luz para provocar una reacción química en la emulsión, determinaba el grado de oscurecimiento del papel.
Al finalizar el período de exposición, el papel revelado mostraba una banda continua de tono variable. Las zonas más oscuras correspondían a momentos de mayor intensidad actínica, mientras que las zonas más claras indicaban menor intensidad. Esto generaba una gráfica diaria visual de la radiación solar, permitiendo a los investigadores analizar las fluctuaciones de la luz a lo largo de las horas. Este método diferenciaba claramente la intensidad actínica de la intensidad radiométrica o fotométrica, al basarse directamente en el efecto químico sobre la película.
Comparativa de dispositivos históricos
| Autor / Inventor | Año | Tipo de dispositivo | Características principales |
|---|---|---|---|
| Robert Hunt | 1845 | Dispositivo continuo | Uso de papel fotográfico en cilindros rotatorios con mecanismo de relojería y ranura en forma de cuña para generar gráfica diaria. |
| Hurter y Driffield | 1888 | Reglas de cálculo | Patentaron reglas para ajustar exposiciones fotográficas. No producían gráficos continuos, sino que servían para calcular ajustes. |
| Arthur William Clayden | 1911 | Versión meteorológica | Desarrolló una versión específica para meteorólogos diseñada para registrar fluctuaciones de radiación solar con mayor precisión. |
Es importante distinguir entre estos enfoques. Mientras que el dispositivo de Hunt proporcionaba un registro visual continuo, las reglas de cálculo de Hurter y Driffield eran herramientas auxiliares para determinar la exposición correcta, sin generar un gráfico por sí mismas. Posteriormente, la versión de Clayden refinó el concepto para aplicaciones meteorológicas específicas, enfocándose en la precisión del registro de las fluctuaciones solares.
Las reglas de cálculo de Hurter y Driffield
Las reglas de cálculo de Hurter y Driffield
En 1888, Ferdinand Hurter y Vero Charles Driffield patentaron un dispositivo conocido como reglas de cálculo para ajustar exposiciones fotográficas. Aunque estos instrumentos no producían gráficos continuos como los actinógrafos posteriores, adoptaron el nombre de "actinógrafo" en el ámbito de la fotografía. Su propósito principal era ayudar a los fotógrafos a determinar los tiempos de exposición y las aperturas adecuadas de las cámaras, basándose en la sensibilidad de la película, la hora del día, la época del año y la latitud geográfica. Esta herramienta permitió una mayor precisión en la captación de imágenes, al considerar factores que influyen en la intensidad actínica de la luz.
Las reglas de cálculo de Hurter y Driffield representaron un avance significativo en la fotografía, al proporcionar un método sistemático para ajustar las condiciones de exposición. A diferencia de los dispositivos que registraban datos en papel fotográfico, estas reglas eran herramientas manuales que facilitaban el cálculo de parámetros fotográficos. Su uso extendido contribuyó a la estandarización de las técnicas fotográficas y a la mejora de la calidad de las imágenes obtenidas.
El actinógrafo meteorológico de Arthur William Clayden
En 1911, Arthur William Clayden desarrolló una versión específica del actinógrafo diseñada para satisfacer las necesidades de los meteorólogos. Clayden, quien era socio de la Sociedad Meteorológica Real y director del Royal Albert Memorial University College de Exeter, adaptó el concepto original del instrumento para el registro de fluctuaciones de la radiación solar. Esta innovación permitió a los científicos atmosféricos observar y documentar con mayor precisión las variaciones en la intensidad de la luz solar a lo largo del tiempo.
Adaptación para la ciencia atmosférica
El dispositivo de Clayden representó una evolución significativa en la aplicación del actinógrafo. Mientras que los primeros dispositivos continuos, descritos por Robert Hunt en 1845, utilizaban papel fotográfico en cilindros rotatorios para medir la intensidad actínica, la versión de Clayden se centró específicamente en las necesidades de la meteorología. Esto significó un cambio de enfoque hacia el uso del actinógrafo como una herramienta científica atmosférica, permitiendo a los meteorólogos registrar y analizar las fluctuaciones de la radiación solar con mayor detalle.
La adaptación de Clayden fue importante porque permitió a los meteorólogos estudiar la intensidad actínica de la luz, que es distinta de la intensidad radiométrica o el volumen fotométrico de la luz. Esto fue crucial para comprender cómo la luz solar afecta a la atmósfera y, por extensión, al clima y el tiempo atmosférico. El trabajo de Clayden en 1911, por lo tanto, marcó un hito en la historia del actinógrafo y su aplicación en la ciencia atmosférica.
Aplicaciones prácticas en fotografía y meteorología
Los actinógrafos desempeñaron un papel fundamental en la cuantificación de la luz para fines prácticos, diferenciándose de otros instrumentos ópticos al centrarse específicamente en la intensidad actínica. Esta magnitud mide la capacidad de la luz para exponer una película fotográfica, lo que la distingue claramente de la intensidad radiométrica o del volumen fotométrico. Esta distinción técnica permitió a científicos y técnicos ajustar con precisión las condiciones de iluminación en dos campos aparentemente dispares: la fotografía y la meteorología.
Aplicaciones en la fotografía
En el ámbito fotográfico, el desarrollo de dispositivos continuos marcó un avance significativo. Este mecanismo permitía registrar variaciones continuas en la intensidad de la luz a lo largo del tiempo, ofreciendo a los fotógrafos una representación visual directa de las condiciones de exposición. Sin embargo, la precisión en el ajuste de las exposiciones requirió también herramientas de cálculo. Aunque estas reglas no producían gráficos continuos como los actinógrafos de cilindro, complementaron el proceso al permitir cálculos más precisos basados en la sensibilidad de la película y la intensidad lumínica, optimizando así los resultados finales de las tomas fotográficas.
Registro meteorológico de la radiación solar
La meteorología también se benefició de la capacidad de los actinógrafos para registrar fluctuaciones sutiles en la radiación solar. Los meteorólogos necesitaban instrumentos capaces de capturar las variaciones diarias de la luz solar, esenciales para comprender los patrones climáticos y la energía recibida por la superficie terrestre. Este dispositivo estaba diseñado para registrar con precisión las fluctuaciones de la radiación solar, proporcionando datos continuos que facilitaban el análisis de la intensidad actínica a lo largo del día. Esta adaptación permitió a los investigadores meteorológicos cuantificar la luz disponible en relación con su efecto químico, ofreciendo una métrica más relevante para ciertos estudios atmosféricos que las mediciones puramente radiométricas.
La evolución de los actinógrafos desde 1839 hasta 1911 refleja la creciente necesidad de medir la luz no solo por su brillo percibido, sino por su capacidad para provocar cambios químicos. Estos instrumentos sentaron las bases para la medición precisa de la luz en la era pre-digital, influyendo tanto en la técnica fotográfica como en la observación meteorológica.
Ejercicios resueltos
Aquí tienes el contenido HTML para la sección solicitada, respetando estrictamente los datos proporcionados y las restricciones de formato.Ejercicio 1: Cálculo de duración de exposición continua
Problema: Un actinógrafo de tipo clásico utiliza un cilindro rotatorio con papel fotográfico para registrar la intensidad actínica durante un ciclo completo. Si el instrumento está diseñado para cubrir un período de 24 horas y el cilindro completa una vuelta entera en ese tiempo, ¿cuál es la relación temporal de la exposición si se considera que la luz incide constantemente sobre una franja específica del papel?
Resolución:
Para un ciclo diario estándar, la duración total T se define como:
T = 24 horas
Dado que el cilindro rota continuamente, cada punto del papel fotográfico está expuesto a la luz actínica durante el tiempo que tarda el cilindro en completar su revolución. Por lo tanto, la duración de la exposición para un punto fijo en el papel es igual al período de rotación completo. No se requiere cálculo complejo de multiplicación, sino la identificación del período cíclico establecido en el diseño del instrumento de 1845. La respuesta es que la exposición continua abarca las 24 horas del día, registrando las variaciones de intensidad química de la luz a lo largo del tiempo.
Ejercicio 2: Análisis comparativo de dispositivos históricos
Problema: Identificar las diferencias fundamentales en el propósito y la salida de datos entre los dispositivos desarrollados por Robert Hunt (1845), Hurter y Driffield (1888) y Arthur William Clayden (1911).
Es crucial distinguir entre la medición continua y el cálculo de exposición:
- 1845 (Robert Hunt): Desarrolló los primeros dispositivos continuos que usaban papel fotográfico en cilindros rotatorios. Su objetivo era registrar la intensidad actínica a lo largo del tiempo, generando un gráfico continuo de la luz disponible.
- 1888 (Hurter y Driffield): Patentaron reglas de cálculo para ajustar exposiciones fotográficas. Es importante notar que estas reglas no producían gráficos continuos de la intensidad de la luz, sino que servían para determinar la exposición correcta basada en la capacidad de la película.
- 1911 (Arthur William Clayden): Desarrolló una versión específica para meteorólogos. Este dispositivo estaba diseñado para registrar las fluctuaciones de la radiación solar, enfocado en la aplicación meteorológica más que en la pura fotografía.
La diferencia clave radica en que Hunt y Clayden generaban registros gráficos de la intensidad actínica (química), mientras que las herramientas de Hurter y Driffield eran auxiliares de cálculo para la exposición, sin generar un registro continuo de la intensidad lumínica.
Ejercicio 3: Por qué las reglas de Hurter y Driffield no generaban gráficos
Problema: Explicar por qué las reglas de cálculo patentadas por Hurter y Driffield en 1888 no se consideran actinógrafos en el sentido de registro continuo, a pesar de su relación con la medición de la luz.
Un actinógrafo, por definición, mide la intensidad actínica de la luz, es decir, su capacidad para exponer una película fotográfica, y típicamente registra esta información de forma continua o cuasi-continua. Las reglas de cálculo de Hurter y Driffield, patentadas en 1888, tenían un propósito diferente: ajustar las exposiciones fotográficas.
Estas reglas eran herramientas de cálculo, no de registro continuo. No utilizaban cilindros rotatorios ni papel fotográfico expuesto continuamente para crear un gráfico de la intensidad de la luz a lo largo del tiempo. En cambio, permitían a los fotógrafos calcular la exposición necesaria basándose en las propiedades de la película y la luz disponible. Por lo tanto, aunque están relacionadas con la intensidad actínica, no generaban gráficos de la variación de la luz como lo hacían los dispositivos de Robert Hunt (1845) o Arthur William Clayden (1911). La ausencia de un mecanismo de registro continuo es la razón principal por la que no se consideran actinógrafos en el sentido estricto de la palabra.
Preguntas frecuentes
¿Qué es un actinógrafo?
Un actinógrafo es un instrumento utilizado para medir y registrar la intensidad de la radiación luminosa, proporcionando datos continuos sobre la exposición a la luz en contextos fotográficos y meteorológicos.
¿Cuál es la diferencia entre intensidad actínica y otras medidas de luz?
La intensidad actínica se refiere específicamente a la cantidad de energía luminosa recibida por unidad de superficie y tiempo, diferenciándose de otras medidas que pueden enfocarse en la percepción humana o en la potencia de la fuente sin considerar el registro continuo.
¿Quién desarrolló las reglas de cálculo fundamentales para el actinógrafo?
Las reglas de cálculo fundamentales fueron establecidas por Hurter y Driffield, quienes sentaron las bases teóricas para la medición precisa de la exposición fotográfica y la intensidad de la luz.
¿Qué contribución hizo Arthur William Clayden al desarrollo del actinógrafo?
Arthur William Clayden contribuyó con el desarrollo del actinógrafo meteorológico, un dispositivo específico diseñado para registrar la intensidad de la radiación solar en estudios atmosféricos y climáticos.
¿En qué campos se aplican los actinógrafos?
Los actinógrafos se aplican principalmente en la fotografía técnica, para controlar la exposición, y en la meteorología, para medir la insolación y la radiación solar continua.
Resumen
El actinógrafo es un instrumento clave para la medición de la intensidad de la radiación luminosa, con aplicaciones esenciales en fotografía y meteorología. Su evolución histórica incluye contribuciones fundamentales de Hurter y Driffield en las reglas de cálculo y de Arthur William Clayden en el diseño de versiones meteorológicas. Este dispositivo permite el registro continuo de datos de luz, facilitando el análisis preciso de la exposición fotográfica y los patrones de insolación atmosférica.
