Definición y concepto
En el ámbito de la ingeniería mecánica y eléctrica, un accionamiento se define como el conjunto estructurado de elementos que tienen como función principal transmitir movimiento y fuerza desde una fuente primaria de energía hasta un elemento de trabajo final. Este concepto es fundamental para comprender cómo las máquinas convierten la energía en trabajo útil, actuando como el puente funcional entre la generación de potencia y su aplicación práctica en diversos sistemas industriales y mecánicos.
Componentes y estructura del sistema
Un accionamiento no es un componente aislado, sino una integración de múltiples partes que trabajan en sinergia. Este conjunto puede incluir motores, transmisiones, reductores y diversos elementos de acoplamiento. Cada uno de estos componentes cumple un rol específico en la cadena de transmisión de energía, asegurando que el movimiento llegue al punto de trabajo con las características adecuadas de velocidad, torque y dirección. La complejidad de un accionamiento puede variar significativamente dependiendo de la aplicación específica, desde sistemas simples con un solo par de engranajes hasta configuraciones complejas que integran múltiples etapas de reducción y mecanismos de control.
Alcance tecnológico: sistemas eléctricos y mecánicos
El término accionamiento abarca una amplia gama de tecnologías, incluyendo tanto sistemas eléctricos como mecánicos. En el contexto eléctrico, esto se refiere principalmente a los motores eléctricos que convierten la energía eléctrica en movimiento rotativo. Por otro lado, en el ámbito mecánico, el concepto incluye componentes como engranajes, correas, cadenas y ejes que transmiten y modifican el movimiento. Esta dualidad permite que los ingenieros seleccionen la combinación óptima de componentes según los requisitos específicos de cada aplicación, considerando factores como la eficiencia, el espacio disponible, la carga a mover y las condiciones ambientales de operación.
Diferenciación entre motor y accionamiento
Es crucial distinguir entre el concepto de motor y el de accionamiento completo. El motor representa la fuente primaria de energía que genera el movimiento inicial, mientras que el accionamiento abarca el sistema completo que incluye el motor junto con todos los elementos necesarios para transmitir, modificar y controlar ese movimiento hasta el elemento de trabajo. Esta distinción es importante porque permite una mejor comprensión de cómo los diferentes componentes contribuyen al rendimiento general del sistema, facilitando el análisis, el mantenimiento y la optimización de los sistemas de transmisión de movimiento en la ingeniería moderna.
¿Cuáles son los principales tipos de accionamientos?
Clasificación según fuente de energía y mecanismo
Los sistemas de transmisión de movimiento se clasifican fundamentalmente por la naturaleza de la energía primaria y los componentes mecánicos o fluidos empleados para llegar al elemento de trabajo. Esta distinción determina la selección técnica en ingeniería mecánica y eléctrica.
Accionamientos eléctricos
Estos sistemas utilizan motores eléctricos como fuente primaria. Se dividen en motores de corriente alterna (CA) y corriente continua (CC). Los motores CA son predominantes por su robustez y conexión directa a la red, mientras que los motores CC ofrecen un control preciso de la velocidad mediante variación de tensión. Estos motores suelen acoplarse a reductores para ajustar la velocidad de giro y el par de salida.
Accionamientos mecánicos
La transmisión mecánica directa implica el uso de elementos físicos para transferir el giro. Los engranajes ofrecen una relación de transmisión precisa y alta carga, ideales para reductores. Las correas permiten cierta flexibilidad y amortiguación de vibraciones, siendo comunes en transmisiones de larga distancia entre ejes. Las cadenas proporcionan una transmisión positiva sin deslizamiento, útil en entornos con suciedad o altas temperaturas.
Accionamientos hidráulicos y neumáticos
Los sistemas hidráulicos emplean un fluido incompresible, generalmente aceite, para transmitir fuerza a alta presión, ofreciendo gran potencia en relación con el tamaño. Los sistemas neumáticos utilizan aire comprimido, destacando por su limpieza y velocidad de respuesta, aunque con menor fuerza que los hidráulicos debido a la compresibilidad del aire.
| Tipo de Accionamiento | Ventajas Principales | Desventajas Principales |
|---|---|---|
| Eléctrico (CA/CC) | Control preciso de velocidad; eficiencia energética; facilidad de integración con sensores. | Costo inicial del motor y controlador; sensibilidad a sobrecargas térmicas. |
| Mecánico (Engranajes, Correas) | Alta eficiencia de transmisión; simplicidad estructural; bajo mantenimiento en engranajes. | Ruido operativo; necesidad de lubricación; desgaste de componentes. |
| Hidráulico | Alta densidad de potencia; capacidad de sobrecarga; suavidad del movimiento. | Pérdidas por fugas del fluido; necesidad de bomba y reservorio; contaminación por aceite. |
| Neumático | Limpieza del fluido (aire); velocidad rápida de respuesta; simplicidad del circuito. | Baja precisión de posición por compresibilidad del aire; ruido de escape; necesidad de compresor. |
Historia y evolución tecnológica
El concepto de accionamiento ha evolucionado paralelamente al desarrollo tecnológico de la humanidad, pasando de soluciones puramente mecánicas a sistemas complejos que integran la electricidad y la electrónica de potencia. En sus inicios, la transmisión de movimiento dependía exclusivamente de fuentes de energía naturales o biológicas. La fuerza animal, utilizada mediante yugos y ejes simples, permitió el transporte y el giro de ruedas. Posteriormente, la aprovechamiento de la energía cinética del agua mediante la rueda hidráulica marcó un hito fundamental. Estos sistemas transmitían la fuerza directamente desde la fuente al elemento de trabajo, a menudo mediante ejes largos y engranajes de madera o hierro fundido, estableciendo las bases de la cinemática aplicada.
La era del vapor y la mecanización

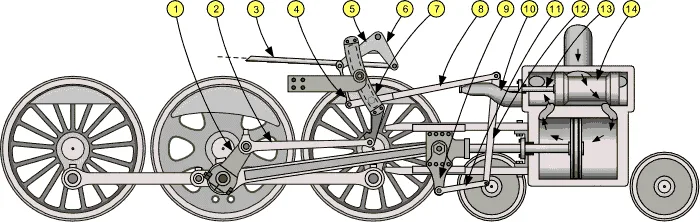

Con la llegada de la Revolución Industrial, la necesidad de concentrar la fuerza motriz en las fábricas impulsó la adopción del motor de vapor. Este cambio introdujo la necesidad de sistemas de transmisión más sofisticados para distribuir el movimiento desde un único motor central hacia múltiples máquinas-herramienta. Se generalizó el uso de correas de cuero y poleas, así como sistemas de cadenas y engranajes de piñón y corona. La estandarización de estos elementos mecánicos permitió una mayor eficiencia en la transmisión de torque y velocidad, aunque la flexibilidad seguía siendo limitada en comparación con las soluciones posteriores.
La revolución eléctrica y la electrónica de potencia
La incorporación de motores eléctricos transformó la arquitectura de los accionamientos. La capacidad de ubicar la fuente de energía cerca del punto de trabajo redujo la complejidad de las transmisiones mecánicas intermedias. Sin embargo, la verdadera revolución llegó con el desarrollo de la electrónica de potencia y los variadores de frecuencia (VFD). Estos dispositivos permiten controlar con precisión la velocidad y el par del motor eléctrico, ofreciendo una flexibilidad operativa sin precedentes. La integración de sensores, controladores lógicos y actuadores ha convertido al accionamiento moderno en un sistema ciberfísico, donde la eficiencia energética y la precisión del movimiento son críticas para la industria contemporánea.
Principios de funcionamiento y componentes
Los sistemas de accionamiento se definen como conjuntos integrados que facilitan la transmisión de movimiento y fuerza desde una fuente energética primaria hasta un elemento de trabajo específico. Su arquitectura básica requiere la coordinación de varios componentes esenciales para garantizar la eficiencia y la precisión del movimiento transmitido.
Componentes estructurales básicos
Todo sistema de accionamiento típico se compone de una fuente de energía, que puede ser eléctrica, mecánica o hidráulica, según la aplicación. Esta energía es captada por un transmisor principal, comúnmente identificado como el motor, encargado de convertir la energía en movimiento rotativo o lineal. Posteriormente, el movimiento es modificado y transmitido a través de elementos como reductores, ejes y acoplamientos, que ajustan la velocidad y la fuerza para adaptarse a las necesidades del elemento accionado final.
Los reductores, por ejemplo, son fundamentales para reducir la velocidad de giro del motor mientras aumentan el par disponible en la salida. Los ejes sirven como soportes rígidos que mantienen la alineación de los componentes giratorios, mientras que los acoplamientos permiten conectar dos ejes para transmitir el torque, absorbiendo ligeras desalineaciones o vibraciones. La selección adecuada de estos componentes mecánicos y eléctricos determina la fiabilidad y la vida útil del conjunto.
Conceptos físicos fundamentales: par, velocidad y potencia
El funcionamiento de un accionamiento se rige por tres magnitudes físicas interrelacionadas: el par (o torque), la velocidad angular y la potencia. El par representa la fuerza de giro aplicada sobre un eje, siendo crucial para vencer la inercia y la resistencia de carga del elemento accionado. La velocidad angular indica la rapidez con la que gira el eje, generalmente medida en revoluciones por minuto (rpm). La potencia, por su parte, es la tasa a la cual se realiza el trabajo mecánico, resultante del producto del par por la velocidad.
La relación entre estas magnitudes es fundamental para el diseño del sistema. Un aumento en la velocidad del motor, manteniendo constante la potencia, implica una reducción en el par disponible, y viceversa. Esta interdependencia explica la necesidad de utilizar reductores en muchas aplicaciones: permiten operar el motor a su velocidad óptima de eficiencia mientras se entrega el par necesario en la carga. La comprensión precisa de estos principios permite a los ingenieros seleccionar los motores y transmisiones adecuadas para cada aplicación específica, asegurando que el sistema de accionamiento cumpla con los requisitos de rendimiento y eficiencia energética sin sobrecargar los componentes mecánicos o eléctricos involucrados.
¿Cómo se selecciona un accionamiento adecuado?
La selección de un accionamiento adecuado es un proceso crítico en la ingeniería mecánica y eléctrica que determina el rendimiento, la durabilidad y la eficiencia del sistema completo. Dado que un accionamiento transmite movimiento y fuerza desde una fuente de energía hasta un elemento de trabajo, su elección debe basarse en un análisis riguroso de los parámetros operativos específicos de cada aplicación. Un error en esta etapa puede resultar en sobredimensionamiento, costos innecesarios o fallos prematuros en los componentes como motores, transmisiones y reductores.
Parámetros técnicos fundamentales
El primer paso implica definir la carga que debe moverse. Esto incluye no solo la masa, sino también el par requerido para vencer la inercia y la fricción. La velocidad requerida del elemento de trabajo determina la relación de transmisión necesaria, lo que influye directamente en la selección del reductor o del tipo de motor eléctrico. La precisión del movimiento es otro factor determinante; aplicaciones que requieren alta exactitud pueden necesitar sistemas con menor juego mecánico o motores con retroalimentación de posición.
Influencia del entorno operativo
Las condiciones ambientales juegan un papel crucial en la selección de los materiales y el tipo de protección del accionamiento. Factores como la temperatura extrema, la humedad, la presencia de polvos o la corrosión pueden exigir sellos específicos o recubrimientos especiales en los engranajes y correas. Ignorar estos factores puede llevar a la degradación rápida de los elementos de acoplamiento y a una reducción significativa de la vida útil del sistema.
Eficiencia energética y sostenibilidad
En la ingeniería moderna, la eficiencia energética es un criterio no negociable. Se deben evaluar las pérdidas por fricción en las transmisiones mecánicas y las pérdidas eléctricas en los motores. Un accionamiento eficiente reduce el consumo de energía a lo largo del ciclo de vida del equipo, lo que se traduce en ahorros económicos y una menor huella de carbono. La selección debe equilibrar el costo inicial con el costo operativo a largo plazo.
| Parámetro de Selección | Descripción Técnica | Componentes Afectados |
|---|---|---|
| Carga y Par | Fuerza necesaria para mover la masa y vencer la inercia. | Motores, Reductores |
| Velocidad | RPM requeridas en la salida del elemento de trabajo. | Transmisiones, Correas |
| Precisión | Exactitud en la posición o velocidad del movimiento. | Elementos de acoplamiento |
| Entorno | Temperatura, humedad y exposición a agentes externos. | Sellos, Materiales |
| Eficiencia | Relación entre la energía de entrada y la salida útil. | Motores eléctricos, Engranajes |
Aplicaciones industriales y ejemplos prácticos
Los sistemas de accionamiento constituyen la columna vertebral de la automatización y la eficiencia energética en diversos sectores industriales. La selección del tipo de accionamiento —ya sea eléctrico, mecánico o una combinación de ambos— depende críticamente de las exigencias de par, velocidad, precisión y entorno operativo de cada aplicación específica. Esta versatilidad permite adaptar la transmisión de fuerza desde la fuente de energía hasta el elemento de trabajo para optimizar el rendimiento global del sistema.
Minería y transporte de materiales
En la industria minera, las cintas transportadoras representan una de las aplicaciones más exigentes para los sistemas de transmisión de movimiento. Estos sistemas deben mover grandes volúmenes de mineral a lo largo de distancias considerables, a menudo en condiciones ambientales adversas. Los accionamientos utilizados en este contexto suelen combinar motores eléctricos de alta potencia con reductores robustos y elementos de acoplamiento capaces de absorber las vibraciones y cargas dinámicas típicas del entorno minero. La fiabilidad del conjunto mecánico es crucial para minimizar el tiempo muerto de la producción.
Manufactura y robótica
En el sector de la manufactura, la precisión y la velocidad son los factores determinantes. Los robots industriales emplean accionamientos que integran motores eléctricos de alta respuesta, como los motores paso a paso o los servomotores, acoplados a transmisiones de alta precisión. Estos sistemas permiten movimientos repetitivos y exactos en múltiples ejes, esenciales para tareas de ensamblaje, soldadura y pintura. La capacidad del accionamiento para ajustar la fuerza y la velocidad en tiempo real mejora la calidad del producto final y reduce los desperdicios en la línea de producción.
Tratamiento de aguas y bombeo
Las plantas de tratamiento de aguas dependen de bombas impulsadas por sistemas de accionamiento para mover grandes volúmenes de líquido a través de filtros, tanques y tuberías. En estas aplicaciones, la eficiencia energética del motor eléctrico y la curva de rendimiento de la bomba son fundamentales. Los accionamientos pueden incluir variadores de frecuencia que permiten ajustar la velocidad del motor según la demanda hidráulica, optimizando así el consumo eléctrico y la vida útil de los componentes mecánicos como las correas y los engranajes.
Vehículos eléctricos
La transición hacia la movilidad eléctrica ha posicionado al accionamiento eléctrico como un componente central en el diseño de vehículos. En los automóviles eléctricos, el motor eléctrico transmite directamente la fuerza a las ruedas o a través de una transmisión simplificada, eliminando la necesidad de complejos sistemas de engranajes tradicionales. Este tipo de accionamiento ofrece una respuesta inmediata y una eficiencia superior en la conversión de energía almacenada en la batería en movimiento cinético, definiendo el rendimiento y la autonomía del vehículo.
Ejercicios resueltos
La selección adecuada de un accionamiento requiere el dominio de principios fundamentales de la mecánica y la electricidad. A continuación, se presentan ejercicios resueltos que ilustran el cálculo de potencia, la determinación de la relación de reducción y la evaluación de la eficiencia del sistema. Estos ejemplos demuestran cómo integrar motores, transmisiones y elementos de acoplamiento para transmitir movimiento y fuerza desde la fuente de energía hasta el elemento de trabajo.
Ejemplo 1: Cálculo de la potencia necesaria
Se desea determinar la potencia requerida para mover una carga lineal. Supongamos una fuerza constante de F=500 N aplicada a una velocidad de v=2 m/s. La potencia mecánica P se calcula mediante el producto de la fuerza por la velocidad:
P=F⋅v=500⋅2=1000 WEl sistema requiere una potencia de 1000 W. Este valor guía la elección del motor eléctrico dentro del conjunto de elementos mecánicos o eléctricos que forman el accionamiento.
Ejemplo 2: Selección de la relación de reducción
Un motor gira a n1=1500 rpm y el elemento de trabajo necesita n2=300 rpm. La relación de reducción i en el reductor o engranajes se define como:
i=n1n2=1500300=5Se selecciona una relación de 5:1. Esto asegura que la transmisión de movimiento se adapte a las necesidades cinemáticas del sistema.
Ejemplo 3: Cálculo de la eficiencia del sistema
Si la potencia de entrada al accionamiento es Pin=1200 W y la potencia útil en la salida es Pout=1000 W, la eficiencia η se calcula como:
η=PoutPin⋅100=10001200⋅100≈83.3 %Una eficiencia del 83.3 % indica las pérdidas en los elementos de acoplamiento y la transmisión, fundamentales para optimizar el rendimiento del conjunto.
Tendencias futuras y eficiencia energética
Integración tecnológica y la Industria 4.0
La evolución de los sistemas de transmisión de movimiento y fuerza se encuentra actualmente impulsada por la integración profunda de la electrónica y la informática en la ingeniería mecánica y eléctrica. Los modernos conjuntos de elementos mecánicos o eléctricos que transmiten movimiento ya no operan como entidades aisladas, sino como nodos inteligentes dentro de una red más amplia. La incorporación de sensores avanzados permite el monitoreo en tiempo real de parámetros críticos como la temperatura, la vibración y la carga en motores, transmisiones, reductores y elementos de acoplamiento. Esta capacidad de diagnóstico continuo es fundamental para la implementación de estrategias de mantenimiento predictivo, reduciendo el tiempo de inactividad y optimizando el ciclo de vida de los componentes.
Avances en materiales y diseño estructural
Paralelamente a la digitalización, el uso de materiales compuestos está transformando la física de los sistemas de transmisión. La sustitución de metales tradicionales por polímeros reforzados y aleaciones ligeras en engranajes y correas permite reducir la inercia rotacional y mejorar la resistencia a la fatiga. Estos avances materiales contribuyen directamente a la reducción del peso total de los conjuntos, lo que resulta en una menor demanda de energía durante las fases de aceleración y desaceleración. La optimización del diseño estructural mediante simulaciones computacionales permite crear geometrías que minimizan las pérdidas por fricción y mejoran la distribución de la fuerza aplicada desde la fuente de energía hasta el elemento de trabajo.
Eficiencia energética y reducción de la huella de carbono
La eficiencia energética se ha consolidado como un pilar central en el diseño de nuevos sistemas de transmisión. Las normativas internacionales han establecido clases de eficiencia, como las clases IE3 y IE4, que exigen niveles cada vez más elevados de rendimiento en los motores eléctricos que forman parte de estos conjuntos. La adopción de motores de alta eficiencia no solo reduce el consumo eléctrico directo, sino que también disminuye las pérdidas térmicas en las transmisiones asociadas. Esta mejora en la eficiencia global es crucial para la reducción de la huella de carbono en los sectores industriales y de transporte. La optimización de la transmisión de fuerza desde la fuente hasta el punto de trabajo minimiza la disipación de energía, contribuyendo a una mayor sostenibilidad ambiental y a una reducción significativa de los costes operativos a largo plazo.
