Abalizar: definición, sistemas de señalización y aplicaciones técnicas

Definición y concepto

El término abalizar se define como la acción de ubicar un sitio en relación con otros puntos de referencia. Este concepto es fundamental en diversas disciplinas técnicas y científicas, donde la precisión en la localización y la señalización resulta crítica para la operación segura y eficiente de sistemas complejos. La acción de abalizar implica establecer una relación espacial clara entre un punto específico y elementos conocidos, permitiendo así la navegación, la medición y la identificación de posiciones en diferentes entornos.

La baliza como objeto señalizador

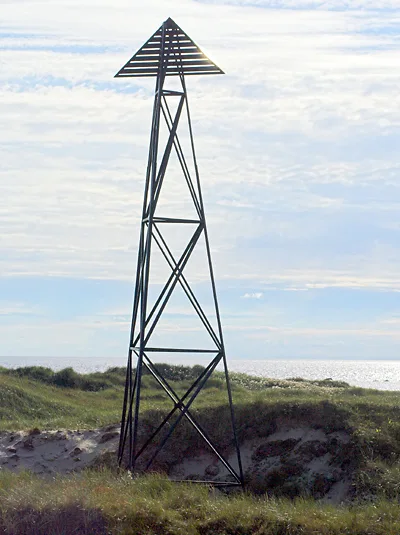

La baliza es un objeto señalizador utilizado para indicar un lugar geográfico o una situación de peligro potencial. Su función principal es proporcionar información visual o técnica a los usuarios de un espacio determinado, ya sea en tierra, mar o aire. En el contexto de la navegación marítima, las balizas sirven como ayudas a la navegación, guiando a los barcos a través de rutas seguras y alertándolos sobre obstáculos o cambios en la profundidad del agua. Estas estructuras pueden ser fijas o flotantes, y su diseño varía según la función específica que deben cumplir.

En otros contextos, las balizas también se utilizan para marcar límites territoriales, senderos en senderismo, o incluso puntos de interés en áreas urbanas. La versatilidad de la baliza como herramienta de señalización la convierte en un elemento esencial en múltiples campos, desde la topografía hasta la ingeniería civil.

Uso topográfico y puntos de referencia

En topografía, abalizar es ubicar un sitio en relación con otros puntos de referencia. Este proceso es fundamental para la creación de mapas precisos y la medición de distancias y ángulos en la superficie terrestre. Los topógrafos utilizan diversos métodos y herramientas para establecer estos puntos de referencia, asegurando que las mediciones sean exactas y consistentes. La precisión en la ubicación de sitios mediante balizamiento es crucial para proyectos de construcción, planificación urbana y estudios geográficos.

Los puntos de referencia utilizados en el balizamiento topográfico pueden ser naturales, como montañas o ríos, o artificiales, como postes o marcas en el terreno. Estos puntos permiten a los profesionales crear una red de coordenadas que facilita la navegación y la planificación en áreas extensas o complejas. La correcta identificación y utilización de estos puntos es esencial para garantizar la precisión de los datos recopilados durante los estudios topográficos.

¿Qué tipos de balizas existen según su funcionamiento?

Las balizas se clasifican fundamentalmente en dos categorías según su modo de funcionamiento: activas y pasivas. Esta distinción técnica determina la forma en que el objeto señalizador transmite información al medio o al receptor, influyendo directamente en la precisión y la tecnología requerida para su detección.

Clasificación de las balizas activas

Las balizas activas se caracterizan por emitir señales propias para indicar su presencia o transmitir datos específicos. Según los sistemas de señalización técnica, existen tres modalidades principales de emisión: señales de radio, luminosas y de ultrasonido. Cada una utiliza un físico distinto para asegurar la recepción en diferentes entornos operativos.

Las balizas que emiten señales de radio, como las utilizadas en sistemas de posicionamiento global (GPS), transmiten datos mediante ondas electromagnéticas. Estas permiten una comunicación bidireccional o unidireccional con receptores a distancia, facilitando la localización precisa de puntos geográficos sin necesidad de línea de visión directa. Este tipo de baliza es esencial en la navegación moderna y en la topografía de precisión.

Las balizas luminosas, comúnmente conocidas como faros o luces de señalización, utilizan la luz visible como medio de transmisión. Su funcionamiento se basa en la emisión intermitente o continua de haces de luz que pueden ser detectados visualmente o mediante sensores ópticos. Estas balizas son fundamentales en la navegación marítima y aérea, donde la visibilidad inmediata es crítica para identificar peligros o rutas seguras.

Las balizas de ultrasonido emplean ondas sonoras de alta frecuencia, similares a la tecnología de sonar, para detectar obstáculos o marcar zonas específicas. Este método es particularmente útil en entornos donde la visibilidad es reducida o donde las interferencias electromagnéticas pueden afectar a otras señales. El uso de ultrasonido permite una detección precisa a corta y media distancia.

La selección del tipo de baliza activa depende de las condiciones ambientales, la distancia requerida y la tecnología del receptor. Mientras que las balizas de radio ofrecen cobertura amplia, las luminosas proporcionan inmediatez visual y las de ultrasonido garantizan precisión en entornos complejos. Esta diversidad tecnológica asegura que los sistemas de señalización puedan adaptarse a las necesidades específicas de cada campo de aplicación.

Sistemas de balizamiento en el ferrocarril

Los sistemas de balizamiento ferroviario representan una evolución tecnológica fundamental en la señalización de las vías, pasando de la señalización visual tradicional a la transmisión de datos digitales entre la infraestructura y el vehículo. En este contexto, la baliza se define técnicamente como un dispositivo emisor de señales electromagnéticas que son recogidas por captadores instalados en el tren. Este intercambio de información permite una comunicación bidireccional o unidireccional, dependiendo del estándar, facilitando la precisión en la localización y la transmisión de parámetros de velocidad y estado de la vía.

Funcionamiento técnico del dispositivo

El principio de funcionamiento se basa en la inducción electromagnética. La baliza, instalada entre los carriles, actúa como un transmisor de ondas de radiofrecuencia. Cuando el tren pasa sobre ella, los captadores ubicados en el chasis del vehículo reciben estas señales electromagnéticas. Este mecanismo es esencial para sistemas de bloqueo automático y control de trenes, ya que permite al sistema a bordo conocer su posición exacta y recibir instrucciones de la vía sin depender exclusivamente de la vista del maquinista o de la señalización lateral.

Tipologías y estándares de balizamiento

Existen distintas configuraciones de balizas diseñadas para cumplir con funciones específicas dentro de los sistemas de señalización. En el sistema ASFA, se utilizan diferentes tipos de balizas para gestionar el flujo del tráfico. Estas incluyen balizas de pie de señal, que indican el estado inmediato de la señal; balizas previas, ubicadas a una distancia estándar de 300 metros antes de la señal principal para dar tiempo de reacción al tren; y balizas de limitación de velocidad, que se activan cuando la velocidad del tren es inferior a 50 km/h, permitiendo ajustes más precisos en tramos críticos.

A nivel europeo, la estandarización ha llevado a la adopción de la eurobaliza como elemento central en sistemas avanzados como el ETCS (Sistema Europeo de Control de Trenes), EuroSignum y el SCMT. La eurobaliza permite la interoperabilidad entre diferentes redes ferroviarias, estandarizando el formato de los datos transmitidos y la frecuencia de las señales electromagnéticas. Esto asegura que un equipo de a bordo pueda interpretar correctamente la información de la infraestructura en distintos países, mejorando la eficiencia y la seguridad del transporte ferroviario internacional.

¿Cómo funciona el sistema ASFA y sus tipos de balizas?

El sistema ASFA (Automático Sistema de Frenado de Alta velocidad) constituye un mecanismo esencial de protección de la marcha de los trenes, dependiendo críticamente de la correcta instalación y lectura de las balizas. Estas unidades señalizadoras permiten la comunicación entre la vía y la cabina del tren, transmitiendo datos cruciales para la regulación de la velocidad y la seguridad operativa. El funcionamiento del sistema se basa en la detección de estas balizas por parte de la sonda instalada en el tren, lo que activa las señales correspondientes y, en caso de no ser obedecidas, desencadena el frenado automático.

Clasificación de las balizas en el sistema ASFA

Dentro de la infraestructura ferroviaria gestionada por Adif, el sistema ASFA emplea tres tipos específicos de balizas, cada una con una función y ubicación estratégica definida para garantizar la continuidad y seguridad del tráfico ferroviario. La distinción entre estas balizas es fundamental para los ingenieros de señalización y los conductores que deben interpretar las indicaciones de la vía.

La correcta disposición de estas balizas asegura que el sistema pueda leer los datos necesarios en el momento preciso. La baliza previa, al estar situada a 300 metros, ofrece un margen de reacción adecuado para los trenes que circulan a velocidades elevadas, mientras que la baliza de limitación de velocidad actúa como un controlador específico para secciones críticas de la línea. Esta estructura jerárquica de señalización permite una gestión eficiente del tráfico y minimiza la dependencia exclusiva de la señalización luminosa tradicional.

La eurobaliza y los sistemas internacionales

La eurobaliza constituye el estándar tecnológico fundamental dentro de la arquitectura de los sistemas de señalización ferroviaria modernos, específicamente en el marco del Sistema Europeo de Gestión del Tráfico Ferroviario (ERTMS) y su componente de tren-control (ETCS). Este dispositivo de transmisión de datos permite la comunicación bidireccional entre la vía y la cabina del tren, facilitando la precisión en la localización y la actualización dinámica de los parámetros de velocidad y señalización. La adopción de este componente ha sido crucial para la interoperabilidad en las redes ferroviarias europeas y de otras regiones que buscan una integración tecnológica homogénea.

Estándares y sistemas de implementación

El uso de la eurobaliza no se limita exclusivamente al sistema ETCS. Diversos sistemas nacionales y regionales han integrado esta tecnología para optimizar la señalización y la comunicación con la unidad de tren. Los sistemas que emplean la eurobaliza incluyen, entre otros, ETCS, EuroSignum, EuroZub, SCMT, TBL1+, GNT y ZBS. Cada uno de estos sistemas adapta la funcionalidad básica de la baliza a las necesidades específicas de su red, pero comparten la base tecnológica que permite una mayor fiabilidad en la transmisión de información crítica para la seguridad del tráfico.

La integración de la eurobaliza en estos diversos sistemas refleja la tendencia hacia la estandarización tecnológica en el sector ferroviario. Al compartir un componente común, se facilita la interoperabilidad entre diferentes redes y se reduce la complejidad técnica para los operadores de trenes que circulan por múltiples sistemas de señalización. Esta estandarización es un paso clave hacia una red ferroviaria más conectada y eficiente a nivel internacional.

Aplicaciones prácticas en navegación y topografía

El concepto de abalizar trasciende la simple colocación de un objeto señalizador; constituye un método fundamental de ubicación relativa en diversas disciplinas técnicas. En el ámbito de la topografía, abalizar se define específicamente como el proceso de ubicar un sitio en relación con otros puntos de referencia. Esta acción permite establecer una posición precisa dentro de un entorno geográfico, utilizando las balizas como marcadores fijos que facilitan la medición y el mapeo. La precisión topográfica depende directamente de la correcta identificación y relación entre estos puntos de referencia, lo que convierte a la baliza en una herramienta esencial para la determinación de coordenadas y la delimitación de espacios.

El papel de la baliza en la navegación

En el contexto de la navegación, la baliza cumple una función crítica al indicar lugares geográficos o situaciones de peligro potencial. Este objeto señalizador es vital para la seguridad de las rutas marítimas y fluviales, guiando a los navegantes a través de aguas complejas. En este entorno, el término boya o boya de balizamiento se utiliza como un sinónimo contextual de la baliza. Las boyas actúan como balizas flotantes que marcan canales, bancos de arena, escollos u otros obstáculos que podrían amenazar la integridad de las embarcaciones. La distinción entre baliza fija y boya flotante es principalmente estructural, pero su función señalizadora es idéntica: proporcionar información visual clara sobre la ubicación y los peligros.

La eficacia del sistema de balizamiento en la navegación depende de la visibilidad y la consistencia de las señales. Las balizas y boyas deben ser fácilmente distinguibles contra el fondo del paisaje o del agua, asegurando que los navegantes puedan identificarlas rápidamente. Este sistema de señalización es una parte integral de la infraestructura náutica, permitiendo una navegación segura y eficiente en diversas condiciones climáticas y de visibilidad. La correcta interpretación de las balizas y boyas es esencial para evitar accidentes y optimizar las rutas de navegación.

Tipos de balizas y su funcionamiento

Las balizas pueden clasificarse en dos categorías principales según su funcionamiento: activas y pasivas. Las balizas activas emiten señales mediante diversos medios, como la radio, la luz o el ultrasonido. Estas señales activas permiten una detección más precisa y a menudo a mayores distancias, lo que es particularmente útil en condiciones de baja visibilidad o en sistemas de navegación avanzados. Por otro lado, las balizas pasivas dependen de medios externos para su detección, como la luz solar o la reflexión de señales emitidas por otros dispositivos. Aunque requieren menos mantenimiento que las activas, su eficacia puede variar según las condiciones ambientales.

La elección entre balizas activas y pasivas depende de las necesidades específicas de cada aplicación. En entornos donde la precisión y la fiabilidad son críticas, como en la navegación aérea o marina en aguas complejas, las balizas activas suelen ser preferidas. En cambio, en aplicaciones donde el costo y la simplicidad son factores determinantes, las balizas pasivas pueden ser una solución adecuada. La combinación de ambos tipos de balizas en un mismo sistema puede ofrecer una redundancia que mejora la generalidad del sistema de señalización.

En resumen, el proceso de abalizar, ya sea en topografía o en navegación, es fundamental para la orientación y la seguridad. La correcta implementación y mantenimiento de las balizas, ya sean fijas o flotantes, activas o pasivas, garantiza que los usuarios puedan ubicarse con precisión y evitar peligros potenciales. Este sistema de señalización es una piedra angular en múltiples disciplinas técnicas, demostrando la importancia de una comunicación clara y efectiva a través de objetos señalizadores.
